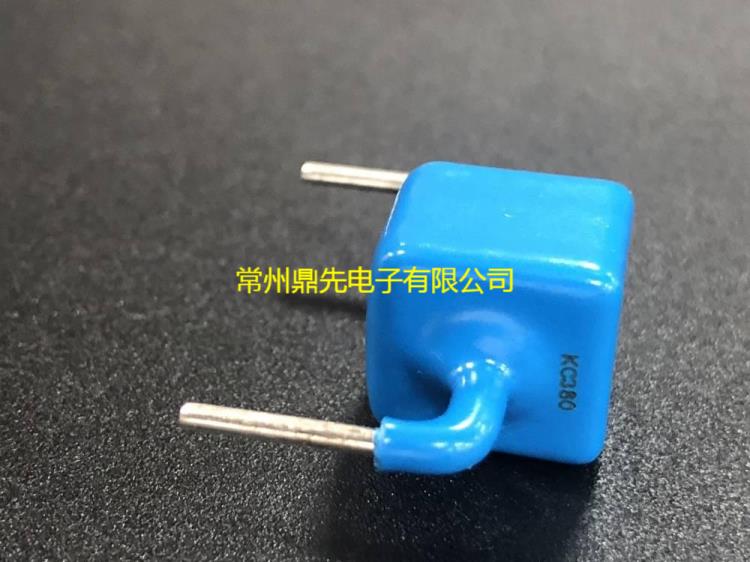

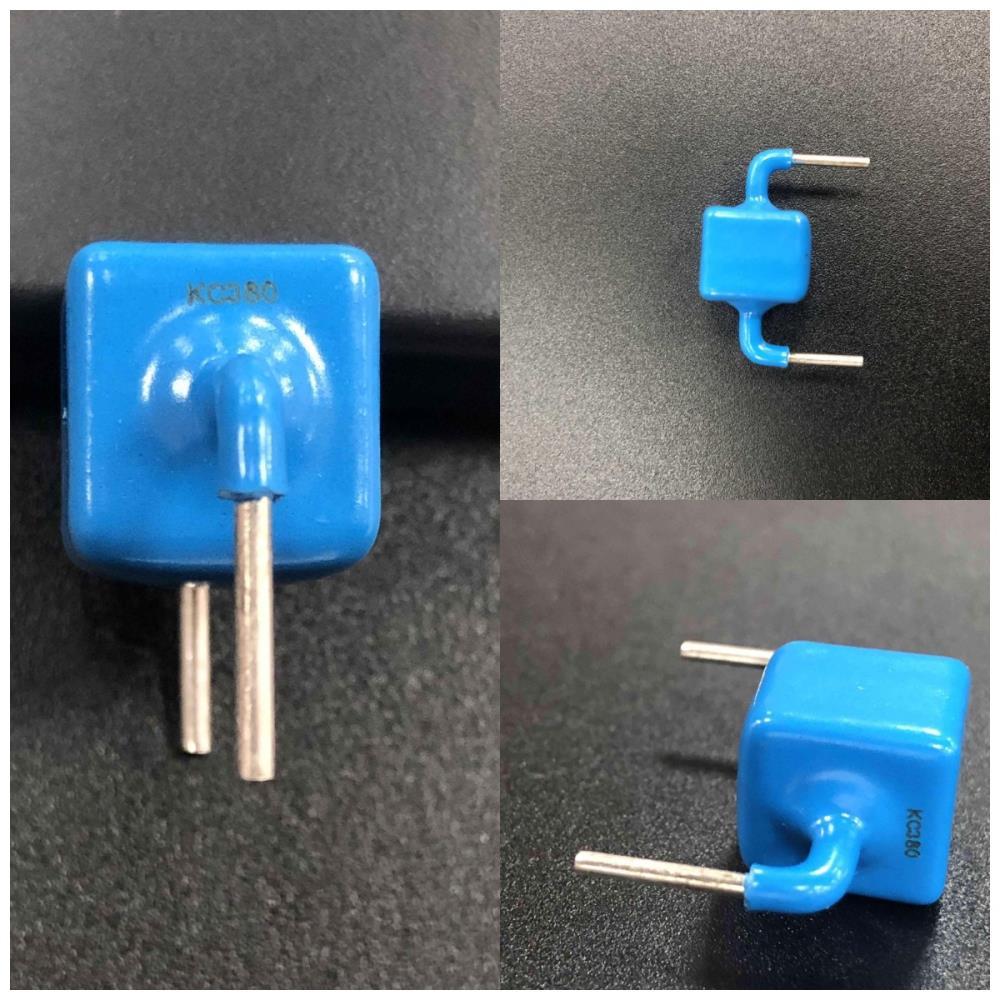

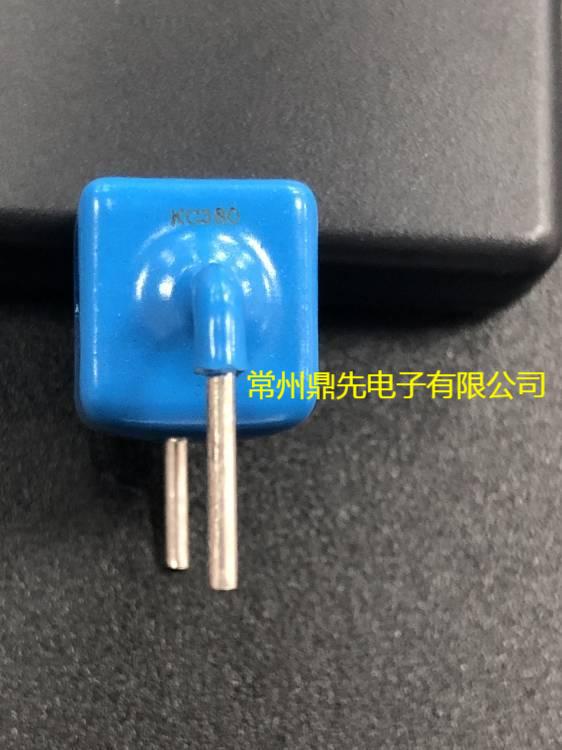

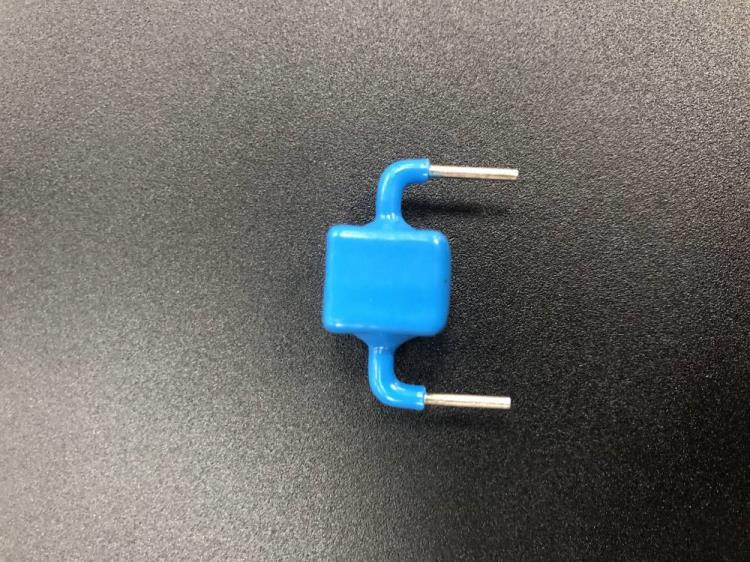

用于保護VFD/IGBT逆變器的TVS二極管AK3-380C
在幾乎所有的工業控制系統中，變頻器(VFD)/逆變器通常安裝在電機的前端，以便調節速度和節約能源。根據不同的輸入電壓要求，逆變器通常分為低壓(110V、220V、380V等)、中壓(690V、1140V、2300V等)和高壓(3kV、3.3kV、6kV、6.6kV、10kV等)。
由于變頻器/逆變器是提供電力的關鍵組件，因此其性能和可靠性對于不間斷電源是至關重要的。重點介紹在惡劣條件下也能確保VFD可靠性和正常工作的TVS二極管。
帶有TVS二極管的380V三相變頻器 /逆變器拓撲結構
如圖 中的粉紅色方框所示，可以添加兩個AK3-380C TVS二極管，以在3kA(8 /20μs處)浪涌電流期間提供差模保護。AK3-380是一款額定電壓為3kA(8 /20μs處)的雙向高功率TVS二極管，斷態電壓為380V。兩個AK3-380C TVS二極管的鉗位電壓是1040V，遠遠低于MOV的峰值鉗位電壓。因此，它們可以為6單元IGBT提供好的浪涌保護，同時保持電路處于正常工作狀態。這些TVS二極管為設計人員選擇整流二極管和IGBT提供了更多的選擇靈活性。
