品牌: 聚德偉業
型號: 在線UV爐
產地: 中國大陸
省份: 廣東省
地市: 東莞市

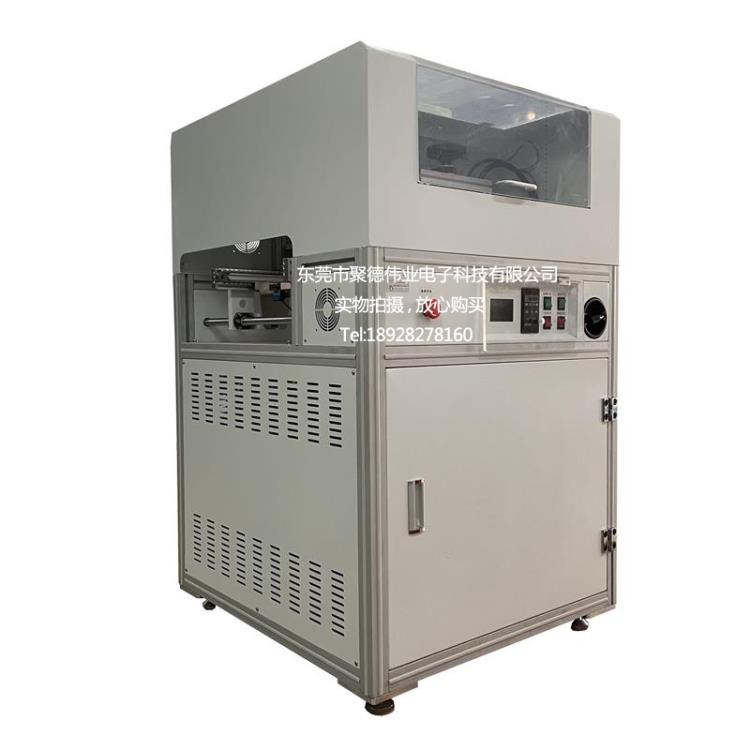

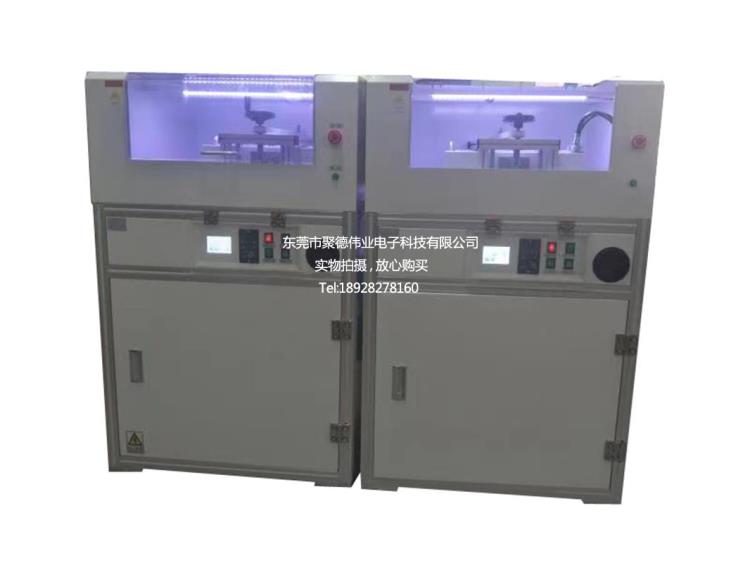

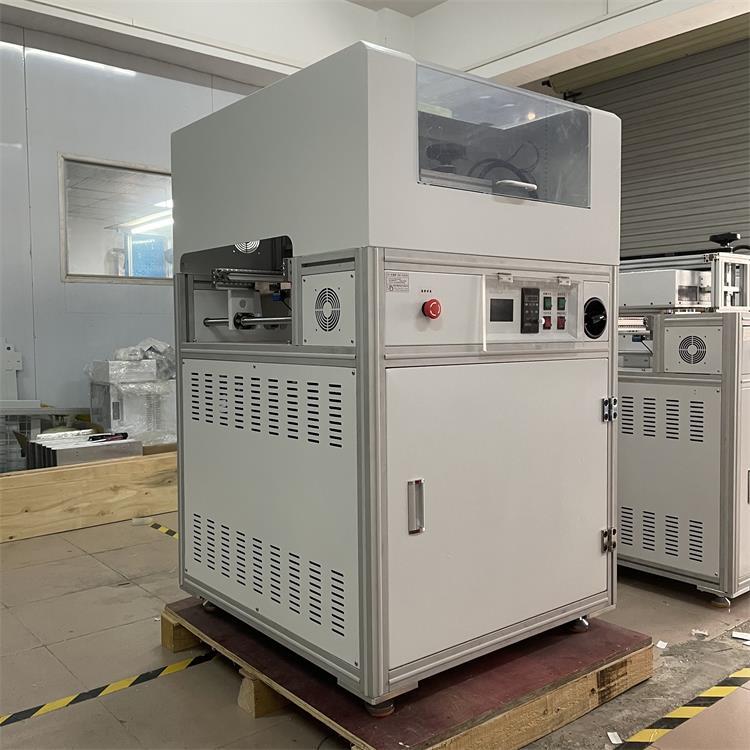

在線UV爐 手機屏雙面固化機 適用于 TFT屏幕、IPS屏幕、superLCD屏幕、OlED屏幕 膠水黏合固化
參數規格
本使用說明書旨在指導用戶正確使用設備，請您在使用前確保已閱讀過該使用說明書并充分理解其內容。本使用說明書為設備的重要組成部分，請妥善保管，確保在需要時可以方便的取閱。
嚴禁任何擅自拆卸控制器及照射頭的行為，由此所引發的設備損壞等后果，本公司不承擔任何責任。使用注意事項
1.請確保電源插座接觸良好并且電源電壓、 頻率匹配！
本公司標準產品的正常工作電壓范圍為100~240VAC，頻率為50Hz~60Hz。
2.請確保控制器及發光頭分別有效接地！需有效接地以避免靜電所產生的危害。
3.溫度過高將會造成危害，請確保各組件散熱良好！風冷型設備安裝時要保證出入風口通暢。
4.警惕紫外線對人體造成的危害！
由于發光頭所發射出的紫外線對人體有害，在使用時請蓋好擋板。
警惕電磁干擾對設備的影響！

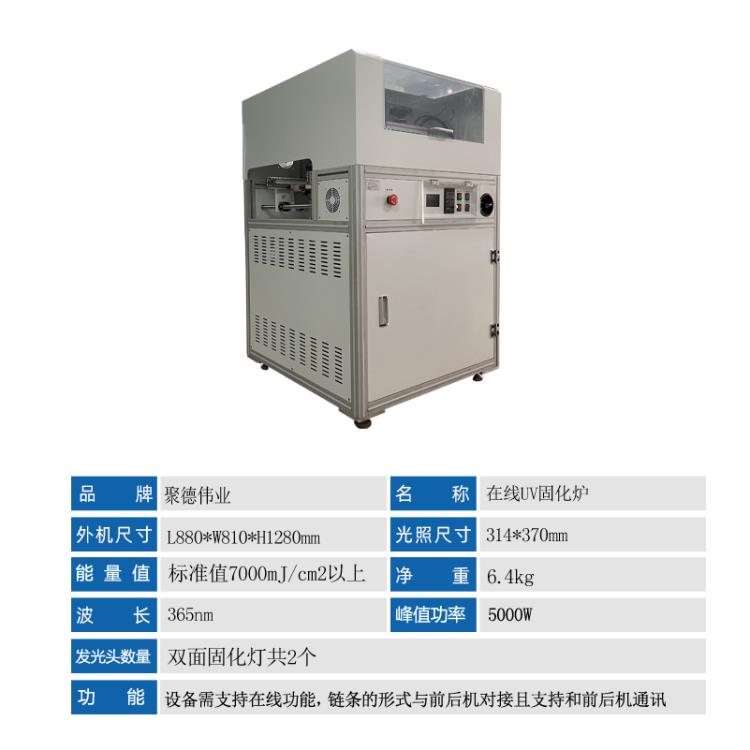

設備參數：
名稱 | 在線UV固化爐 | 型號 | 東莞市聚德偉業電子科技有限公司 |
外形尺寸 | L880*W810*H1280mm | 總功率 | 5000W |
PCB寬度 | 50mm-450mm | 輸送高度 | 900±20mm |
傳送方向 | □左-右 □右-左（默認左到右） | 輸送速度 | 0-4500mm/min |
波長 | 365nm | 出光面積 | 314X370mm 雙面 |
冷卻 | 風冷 | 輸入電源 | 100-240V AC 50-60 HZ |
重量 | 6.4kg | 發光頭數量 | 雙面固化燈共2個 |
設置 | 觸屏 可設置亮度，時間 | 能量值 | 標準值7000mJ以上 |
光源高度 | 50mm內可調節 | 功能 | 設備需支持在線功能，鏈條的形式與前后機對接且支持和前后機通訊 |
在線UV爐滿足批量手機屏UV膠水粘接固化 軌道式UV固化爐采用UVLED燈 冷光源出光不會損壞PVC、 TP各種材料 且UVLED固化爐無臭氧產生 屬于環保設備。
滿足以下工業要求
| 安全性 | 1 | 安全警示標識（電、夾手、ESD、熱等等），危險部位張貼警示標志、電氣部分張貼觸電警示、報警燈（或三色燈）正常 |
| 2 | 設備（自動化設備含全部測試及組包裝設備）是否通過(供應商）EHS委員會或設備驗收部門的驗收認證，將尖端放電、漏電、砸、壓等安全隱患排除 | |
| 3 | 設備中所有電源輸入、輸出端具有防誤插能力，如無，必須有有明確的標識，標明輸入輸出關系、端口的定義。防止插錯電源而燒壞。 | |
| 4 | 設備的可接觸部分不存在尖銳邊角，走線導槽光滑、無鋒利的棱角，危險部位有防護罩或安全聯鎖（安全門或者光柵）、無銳邊銳角 | |
| 5 | 合格證、銘牌、說明書、設計原理圖、電路圖 | |
| 6 | 運動機構有防護罩或安全聯鎖（安全門或者光柵）、有急停按鈕 | |
| 7 | 單獨電控箱須有過載保護、漏電保護、IP防水防塵、線路整齊 | |
| 8 | 設備安裝齊整,不存在明顯的部件或者整體設備晃動松動。 | |
| 9 | 對設備技術員+使用人員進行新設備的安全培訓，提供培訓記錄。 | |
| 10 | 設備在正常通電使用中沒有發生特別異常，工作噪音、設備部件發熱、指示燈發光均正常，如高溫作業需要溫度預警系統。噪音的標準是<80db，溫度預警按各設備采用輔料燃點下降20%為預警點。 | |
| 11 | 設備內部接線沒有錯誤，尤其是電源和地點接線，如測試單元在位檢測開關是否接錯。 | |
| 12 | 氣動設備是否有防夾手的措施和警示標識。 | |
| 13 | 運動機構進出時不能發出異響、氣動的急停按鈕啟動時，設備內部必須斷氣、斷電。 | |
| 14 | 設備使用材料需符合環保要求 | |
| 15 | ESD要求:達到 ANSI/ESD S20.20.2014 標準 | |
| 技術指標 | 16 | 設備總長度不能超過1MM，流水線高度95±15cm |
| 17 | UV爐覆蓋面積50*50cm--350*300cm | |
| 18 | 設備需支持在線功能，皮帶的形式與前后機對接且需支持和前后機通訊 | |
| 19 | UV強度可最小需滿足4000mj/cm2 | |
| 20 | UV強度達到2000-4000mj/cm2時間需＜20S | |
| 21 | 設備支持調寬，調寬尺寸50cm-470cm | |
| 22 | 且能和前后機通訊 | |
| 23 | 設備前后需設備防護罩，工作過程中不能透光 | |
| 24 | 設備正常使用壽命需大于3年 | |
| 25 | 安裝設備狀態指示燈(PASS、FALL、START、TESTING等)，測試結果可通過狀態指示燈顯示。 | |
| 26 | 重要參數設置項，設置管理員權限管控，密碼由工程維護人員設定管控 | |
| ESD要求 | 27 | 機殼、夾具、接地、電源按ESD要求:達到 ANSI/ESD S20.20.2014 標準 |
| 28 | 用電設施的漏電電壓<0.1V | |
| 29 | 金屬指標要求：Rs表面電阻：＜4Ω | |
| 30 | 非金屬指標要求：Rg接地電阻：1×104Ω~1×109Ω，U摩擦電壓：＜100V | |
| 31 | 設備噪聲電壓指標要求:＜35V | |
| 32 | 機殼、夾具、接地、電源接地電阻：硬接地<4Ω | |
| 可維護性 | 33 | 提供合理的、符合規范的（包括易損件和備件型號、產商及使用壽命）易損件及備件清單，所有易損件和備件確保可獲得，可替代物料必須明確標明。 |
| 34 | 設備所有非標部件在性能要求一致的前提下，應實現通用（如非標USB頭）設備所有部件確保可獲得，且成本合理。 | |
| 35 | 設備及內部線纜、氣管、單板上應有正規的標識或絲印(標識字符與使用說明書一致。標簽默認粘貼位置在距離插頭2cm處，特殊情況可特殊處理，如：標簽位置應該避開電纜彎曲或其他影響電纜安裝的位置。 | |
| 36 | 設備的硬件連接圖、氣路圖正確無誤以便維修使用。 | |
| 37 | 設備中線纜更換充分考慮可維護性。 | |
| 38 | 設備（包括夾具）易損件在結構設計上必須支持快速更換（如針板、非標USB頭等）。 | |
| 39 | 驗收前需要完成設備使用作業指導書相關操作員培訓教材。 | |
| 40 | 驗收前需要完成設備維護與保養作業指導書及設備易損配件定期更換作業指導書。 | |
| 接地保護 | 41 | 不能采用工作接地、保護接地(包括屏蔽接地和被測物接地)共同合用一組接地體的聯合接地方式。 |
| 42 | 設備與附屬設備正常不帶電的金屬部件均做保護接地。備注：當附屬設備與設備本體有導體接觸時，不做額外的保護接地。 | |
| 43 | 設備內部接地線兩端的連接點接觸電阻≤1Ω。測試設備內部接地點電氣接觸良好，接觸電阻≤1Ω。 | |
| 44 | 保護地線上沒有接頭、開關或熔斷器。 | |
| 45 | 保護地線選用黃綠雙色相間的塑料絕緣銅芯導線。 | |
| 46 | 電源線引入的保護地連接到機柜內部儀器設備的保護地，沒有懸空不接。 | |
| 電氣走線 | 47 | 設備銘牌需包含設備的型號、重量、尺寸、電壓、氣壓、功率、設備編號、生產廠家、生產日期，同時打上聞泰LOGO。 |
| 48 | 推薦安裝在設備背面右上方（門除外），固定方式不限制，但必須保證銘牌不會脫落，（備注：如果已經驗收的設備發現任意一臺脫落的情況，則要求所有設備返工） | |
| 49 | 電纜走線綁扎牢固，無交叉，無參差不齊的現象，外部電纜要最少化。 | |
| 50 | 暴露在設備外面的電纜應該最少，不需要操作的電纜部分盡量不暴露出來。 | |
| 51 | 設備內部的電纜是否進行適當的捆扎，滿足外觀的要求(捆扎扣相距不超過25cm)； | |
| 52 | 電纜表面絕緣層不能破損，接頭或銅扣應當用熱縮套管或絕緣套管包扎好。 | |
| 53 | 電纜連接牢固，不易碰掉、碰松(連接電纜在接插頭處留有一定的余量(5～10cm)長度，或者有足夠大的轉彎半徑，防止在電纜上形成過大的張力)。 | |
| 54 | 露在設備外面的部分電源輸入線大于1米； | |
| 55 | 設備的電源輸入線使用了護套，考慮了磨損； | |
| 56 | 電纜的選取符合所載信號頻率的要求，不影響信號的質量，不對信號造成干擾； | |
| 57 | 電纜顏色規定滿足負電壓--藍色、GND--黑色、PGND--黃綠相間或黃色、正電壓--紅色的規定。 |
