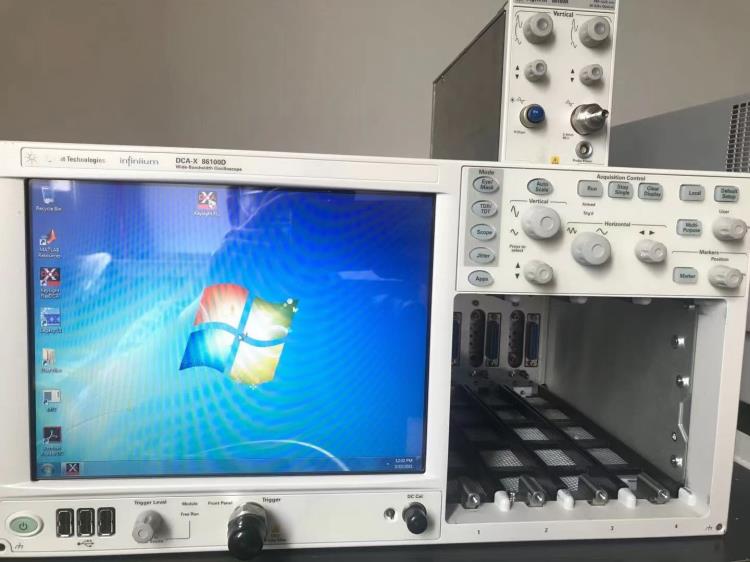

Keysight 86100D DCA-X可同時在多達16個通道上對從50Mb / s到80 Gb / s的高速數字設計進行精確測量。應用程序包括：
光學-收發器設計和制造。
電氣-ASIC / FPGA / IC設計和表征。
TDR / TDT / S參數-串行總線設計，電纜和PCB表征。
DCA-X提供了強大的分析功能，可通過許可的軟件選件來啟用。
水平系統（時基）。
比例因子（滿刻度為十格）：最小2 ps / div（使用86107A或86100D-PTB：500 fs / div），最小1 ps / div。
延遲：最小24 ns，1000個屏幕直徑或10 s，以較小者為準。
時間間隔精度：1 ps +增量時間讀數的1.0％或8 ps，以較小者為準。
抖動模式操作：時間間隔精度-抖動模式操作1 ps。
時間間隔分辨率：≤（屏幕直徑）/（記錄長度）或62.5 fs，以較大值為準。
顯示單位：位或時間（TDR模式-米）。
垂直系統（通道）。
通道數：16（同時采集）。
垂直分辨率54xxx，83xxx，86xxx：14位A / D轉換器（平均有16位或更多位）。
記錄長度舊版UI：16到16K樣本，不帶模式鎖定的FlexDCA：16到64K樣本，帶模式鎖定的FlexDCA：16個最多32M樣本。
觸發模式。
內部觸發：自由運行。
外部直接觸發：DC至100 MHz（有限帶寬），DC至3.2 GHz（全帶寬）。
觸發。
靈敏度：200 mVpp（正弦輸入或最小200 ps的脈沖寬度）。
200 mVpp正弦輸入：50 MHz至13 GHz，（帶選件PTB時為32 GHz）
觸發配置觸發電平調整：-1 V至+ 1V。
邊沿選擇：正向或負向。
磁滯：正常或高靈敏度。
選項。
-STR; 標準觸發。
-ETR; 增強觸發。
-PTB；精密時基集成在大型機中。
-GPI；已安裝GPIB卡接口（默認）。
-GPN; 沒有GPIB卡接口。
-090; 可移動硬盤驅動器。
-092; 內部硬盤驅動器（默認）。
-061; MATLAB-基本示波器軟件包。
-062；MATLAB-標準示波器軟件包。
-200; 增強的抖動分析軟件。
-201; 先進的波形分析軟件。
-202; 增強的阻抗和S參數軟件。
-300; 幅度分析/ RIN / Q因子。
