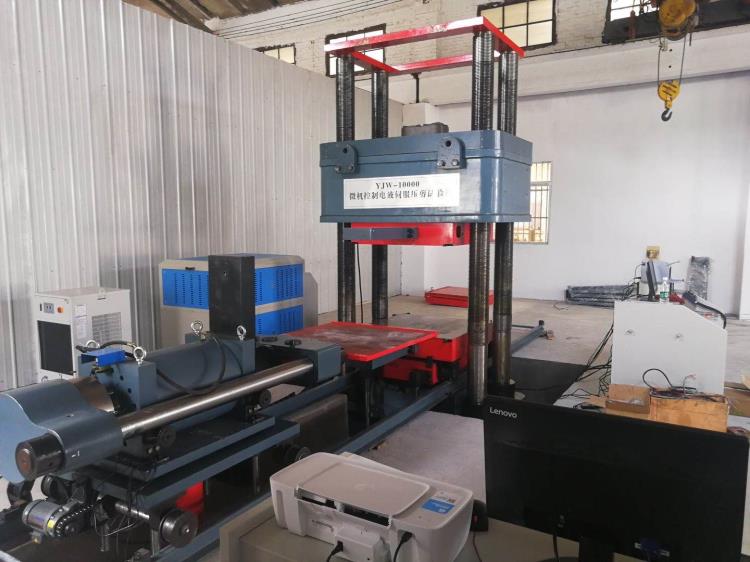

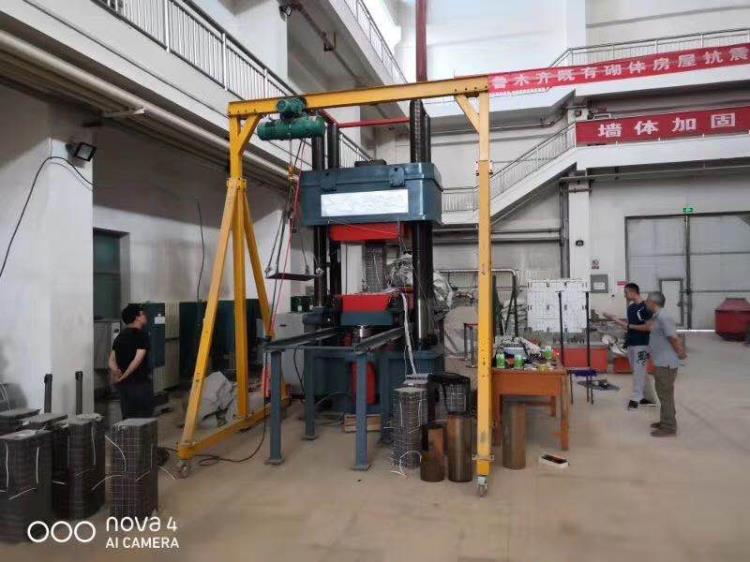

YJW-10000微機控制電液伺服壓剪試驗機

技 術 方 案 書

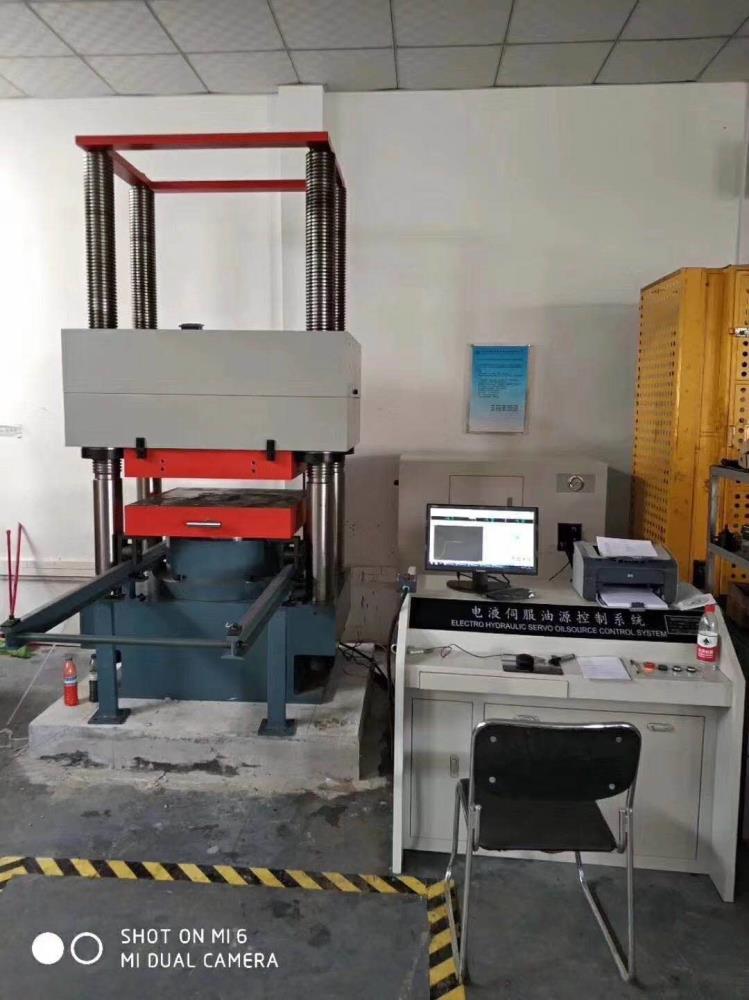

一、項目概述

YJW-10000微機控制電液伺服壓剪試驗機采用油缸下置式、四立柱結構，機架剛度強度高，變形小，滿足公路、鐵路橋梁板式、盆式、球型支座的檢測要求，試驗空間無級可調，方便不同高度的試驗需求。采用試金自主研發的專有多通道閉環協調加載電液伺服控制系統，微機控制協調多級液壓加載、連續加荷平穩、多級試驗力保持，自動采集并儲存數據、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠。

主要技術指標及參數

5.1垂向加載部分

5.1.1較大試驗力：10000kN；

5.1.2試驗力測量范圍：2%～100%F.S；

5.1.3試驗力測量精度：≤示值的±1%；

5.1.4油缸空載較大速度：50mm/min；

5.1.5油缸較大行程：300mm；

5.1.6位移測量范圍：0～300mm；

5.1.7位移測量精度：≤±1%F.S；

5.1.8變形測量分度值（mm）：0.001(垂向變形)， 0.001(徑向變形)；

5.1.9變形測量：四只光柵式數字位移傳感器測量試樣垂向變形；

四只光柵式數字位移傳感器測量試樣徑向變形；

變形測量范圍：0～50mm（垂向變形）、0～20mm（徑向變形）；

5.1.10試驗調整空間：0～1000mm；

5.1.11試驗較大空間：1000mm；

5.1.12上壓板尺寸：1050mm×1050 mm×200mm；

5.1.13小車壓板尺寸：1050mm×1050 mm×200mm；

5.1.14等速試驗力控制范圍：0.5kN/s～25kN/s；

5.1.15等速位移控制范圍：0.5 mm /min～50 mm /min；

5.1.16控制方式和數據處理：計算機伺服控制系統及數據（試驗力、位移）圖形采集處理等；

5.1.17測力方式：采用高精度離子束濺射薄膜壓力傳感器測力；

5.1.18采用低阻尼組合式密封元件，試驗力保持穩定可靠。

5.2 橫向剪切部分

5.2.1較大試驗力：2000kN；

5.2.2試驗力測量范圍：2%-100%F.S.；

5.2.3試驗力準確度：≤示值的±1%；

5.2.4油缸較大行程：250mm；

5.2.5油缸空載較大速度：60mm/min；

5.2.6位移測量范圍：0～250mm；

5.2.7位移測量精度：≤±1%F.S；

5.2.8變形測量分度值（mm）：0.001；

5.2.9變形測量：兩只光柵式數字位移傳感器測量試樣橫向剪切變形；

5.2.10變形測量范圍：0～100mm

5.2.11變形測量精度：≤±1%F.S；

5.2.12剪切板尺寸：1050mm×1490mm×60mm；

5.1.13測力方式：高精度負荷傳感器測力；

5.1.14水平剪切裝置升降：浮動液壓缸調整；

5.1.15負荷保持功能：高精度進口伺服閥負荷保持，進行橫向剪切力的多級控制；

5.1.16采用進口的組合式密封元件，試驗力保持穩定可靠。

5.1.17控制方式：液壓加載，電液伺服閉環控制，高精度負荷傳感器測量，屏幕顯示。

5.3 轉角部分

5.3.1較大轉角頂出力：500kN；

5.3.2試驗力測量范圍：2%-100%F.S；

5.3.3試驗力準確度：≤示值的±1%；

5.3.4油缸較大行程：200mm；

5.3.5油缸空載較大速度：0～60mm/min；

5.3.6位移測量范圍：0～300mm；

5.3.7位移測量精度：≤±1%F.S；

5.3.8變形測量范圍：0～50mm（用垂向的四只傳感器）；

5.3.9變形測量分度值：0.001mm；

5.3.10變形測量精度：≤±1%F.S；

5.3.11變形測量：四只光柵式數字位移傳感器測量試樣的翻轉變形；

5.3.12測力方式：高精度負荷傳感器測力；

5.3.13負荷保持功能：高精度進口伺服閥負荷保持，進行轉角力的多級控制；

5.3.14采用進口的組合式密封元件，試驗力保持穩定可靠；

5.3.15轉角板尺寸：1050mm×1320mm×120mm；

5.3.16控制方式：液壓加載，電液伺服閉環控制，高精度負荷傳感器測量，屏幕顯示。
