智能化可編程溫度變送器/信號隔離器
一、產品概述

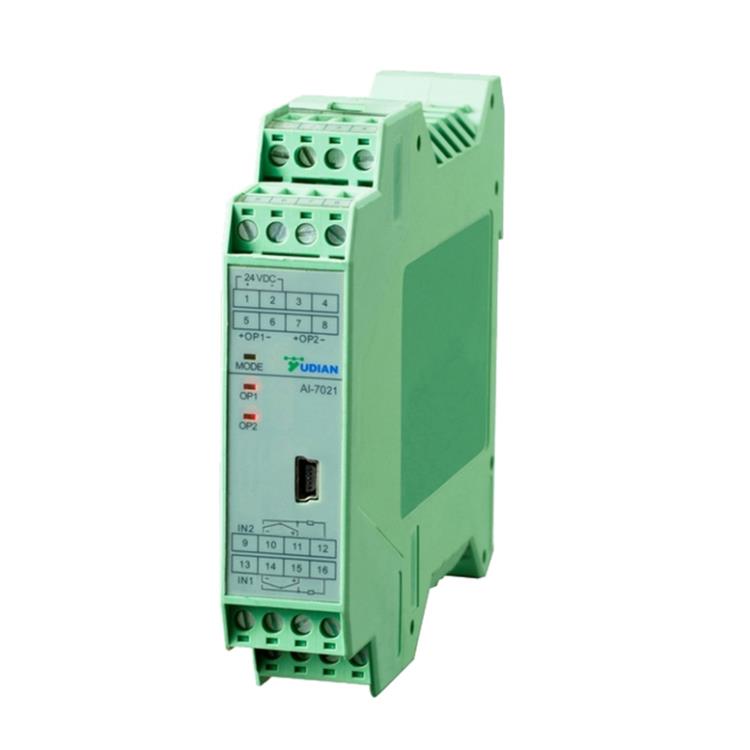

AI-7011/7021智能化可編程溫度變送器/信號隔離器，其輸入信號是可任意編程的熱電偶、熱電阻及線性電壓 (mV)，外部并聯精密電阻可輸入電流信號，輸出信號為4-20mA或0-20mA，輸入具備數字濾波功能。Al-7021可以作為2個獨立的變送器或信號隔離器使用，也可以通過參數設置變成1進2出的變送器或信號隔離器使用，降低了成本及設備的安裝體積，使用靈活方便。
二、功能特點
1、DIN導軌安裝，寬度僅22.5mm，占用更小的柜體體積。
2、使用高性能的元器件，大大降低溫度漂移并使得通道之間相互干擾降低。
3、數字校正電流輸出，無電位器，進一步提高了電流輸出精度及穩定性。
4、可直接用1394連線連接E8型手持顯示器進行編程，如自由選擇輸入類型，定義變送輸出的量程等。
三、技術指標
1、供電電源
100-240VAC/50Hz+10%，-15%或24VDC/AC可選
電源消耗：≤3W
2、輸入規格：
熱電偶：K、S、R、E、J、T、B、N、WRe5-WRe26
熱電阻：Pt100、Cu50
線性電壓：0-20mV、0-60mV、0-100mV、0-1V、0.2-1V、-20 - +20mV、-100 - +100mV等
3、測量范圍：
K(-50 - +1300℃ )、S(-50 - +1700℃ )、R(-50 - +1700℃ )、 T(-200 - +350℃ )、E(0 - +1000℃ )、J(0 - +1200℃ )、 B(0 - +1800℃ )、N(-50 - +1300℃ )、WRe5-WRe26 (0 - +2300℃ )、Ptl00 (-200 - +900℃ )
4、變送精度：±0.3%FS±1個字（包括輸入與輸出誤差）
5、溫度漂移：≤0.015%FS/℃（包括輸入與輸出的溫度漂移）
6、電磁兼容：IEC61000-4-4( 電快速瞬變脈沖群 EFT)，±4KV/5KHz； IEC61000-4-5（浪涌），4KV
7、隔離耐壓：
電源端與信號輸入及輸出端相互之間≥2300VDC；
輸入及2路輸出相互之間≥200VDC
8、輸出規格：0-22mA范圍內自由定義，輸出電壓范圍≥11V
9、使用環境：溫度-10 - +60℃；濕度0-90%RH
注：B分度號熱電偶在60-400℃范圍可進行測量，但精度無法達到標定精度，在400-1800℃可保證精度
四、型號定義
AI-7011D5 單路溫度變送器/信號隔離器
AI-7021D5 雙路溫度變送器/信號隔離器
