聲屏障立柱安裝：
一、安裝立柱下的薄螺母、彈性墊圈，并用水平尺調平。
二、吊運、安裝H型鋼立柱，安裝防松墊圈及雙螺母。調整立柱的位置、間距、垂直度后，擰緊上面的螺母，固定好立柱。
三、立柱調整合格后，立模灌注重力砂漿。
1）支立模板：清理施工部位，提前充分潤濕，但不得積水；模板宜采用阻燃塑料模具，拼縫用塑料膠帶等封堵，防止漏漿。
2）砂漿攪拌：砂漿按照水料比0.15（±0.01）：1進行拌制，嚴格計量。先將水加入攪拌容器內，采用小型電動攪拌器或攪拌機攪拌，邊加砂漿邊攪拌，攪拌時間2～4分鐘，均勻即可。
3）砂漿灌注：將攪拌均勻的砂漿靜置1～2分鐘，待其中的氣泡基本消失后，即可進行灌注。灌注高度超過立柱下鋼板底面5～10mm。如果模板漏漿，要及時補漿。在砂漿初凝后終凝前對施工面層進行抹光壓平，并在終凝后進行保濕養護。
4）施加預緊力：砂漿達到設計強度后，施加預緊力擰緊底板上的雙螺母，預緊力為130kN（3.15m）和100kN(2.15m)。對應的扭矩為：3.15m高的聲屏障，六個螺栓均為700N.m；2.15m高的聲屏障，四角螺栓扭矩為540N.m，中間兩個螺栓擰緊即可。避免超擰和欠擰。使用的扭力扳手使用前要進行標定，施工時要請工務段派人現場監督簽認施工記錄。

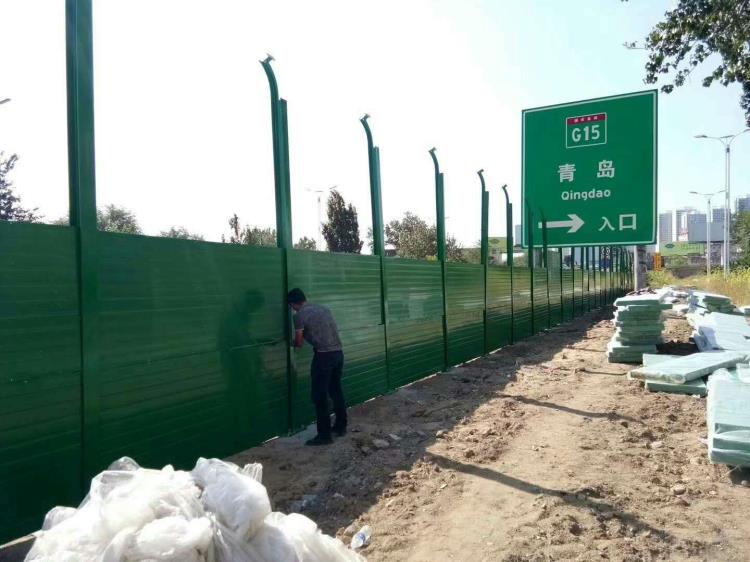

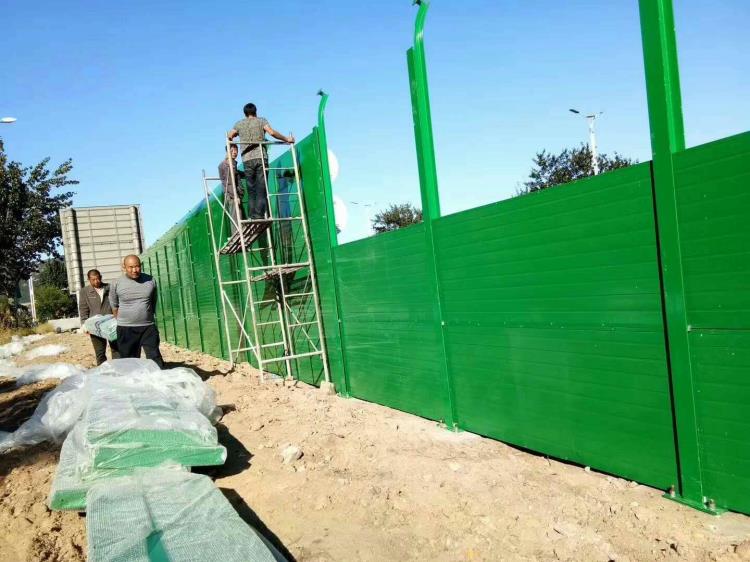

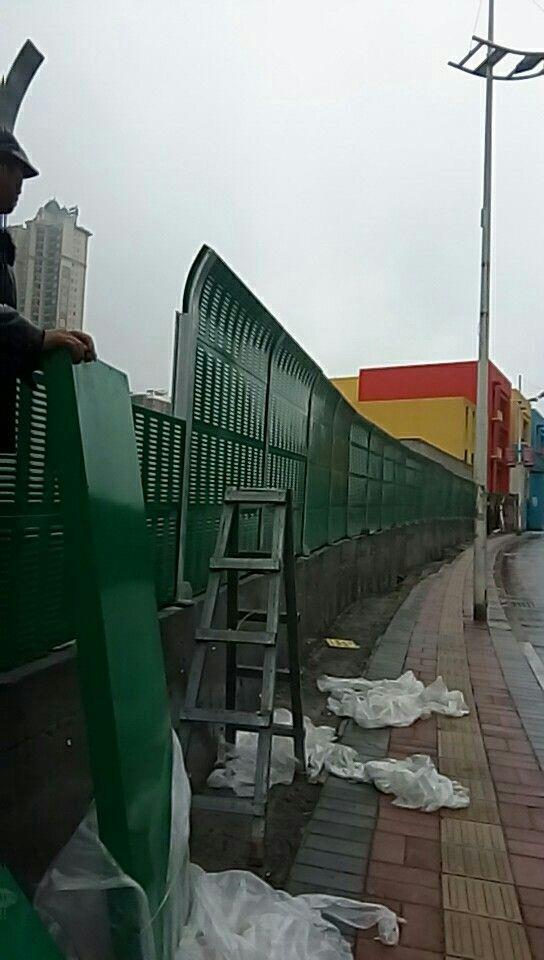

5）插板：使用吊具，依次按裝吸聲板。下一塊吸聲板與遮板間使用解耦裝置，單元板兩側固定三元乙丙單管橡膠墊后與H型鋼承插連接，上下單元板間使用三元乙丙橡膠墊，透明隔聲板與鋼立柱間使用橡膠條進行固定。保證單元板插入H型鋼立柱長度不小于40mm。 簡支梁梁縫處的吸聲板長度要考慮40mm以上的伸縮量，同時滿足與H型鋼40mm 的承插要求。連續梁梁縫處的鋼立柱采用193*L*10*20（mm）的H型鋼，單元板長度要根據連續梁的跨度計算伸縮量后確定，保證聲屏障單元板與H型鋼40mm 的承插要求。豎墻間縫隙用三元乙丙空心橡膠棒封堵。
6）聲屏障接地：每個單元相鄰吸聲板之間用50mm2的銅導線連接，下一塊吸聲板與U型螺栓連接，螺栓與縱向50*4熱鍍鋅扁鋼之間用50*5的L型扁鋼連接，縱向扁鋼在螺栓對應位置用M10膨脹螺栓固定在A墻上，縱向扁鋼一端與A墻上預留的接地端子連接。
