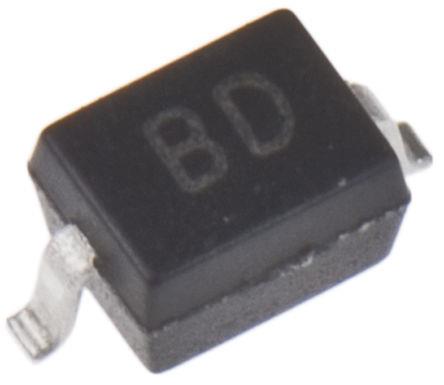

SD12C雙向ESD保護二極管
SOD-323封裝ESD保護二極管及陣列
SD12C 適用于針對 ESD 和瞬變電壓事件為電壓敏感部件提供保護。卓越的箝位功能、低漏和快速響應時間使得此零件非常適用于在板空間非常寶貴的設計中提供 ESD 防護。因為其尺寸較小，適合用于蜂窩電話、移動設備、數碼相機、電源和其他多種移動應用。
特性
Peak Power 350 W (8 x 20 us)
Low Leakage
Low Clamping Voltage
Small Package for use in Portable Electronics
Meets IEC6100042 Level 4
應用
Cell Phones
Digital Cameras
MP3 players
Portable Devices
技術參數
型號： | SD12C.TCT TVS 二極管/ESD 抑制器 |
封裝： | SOD-323 |
極性： | Bidirectional |
工作電壓： | 12 V |
通道數量： | 1 Channel |
擊穿電壓VB： | 13.3 V |
鉗位電壓VC： | 24 V |
Vesd - 靜電放電電壓觸點： | 8 kV |
Vesd - 靜電放電電壓氣隙： | 15 kV |
Cd - 二極管電容 ： | 100 pF |
Ipp - 峰值脈沖電流： | 15 A |
工作溫度： | - 55 C-125 |
系列： | SD |
電流額定值： | 1 uA |

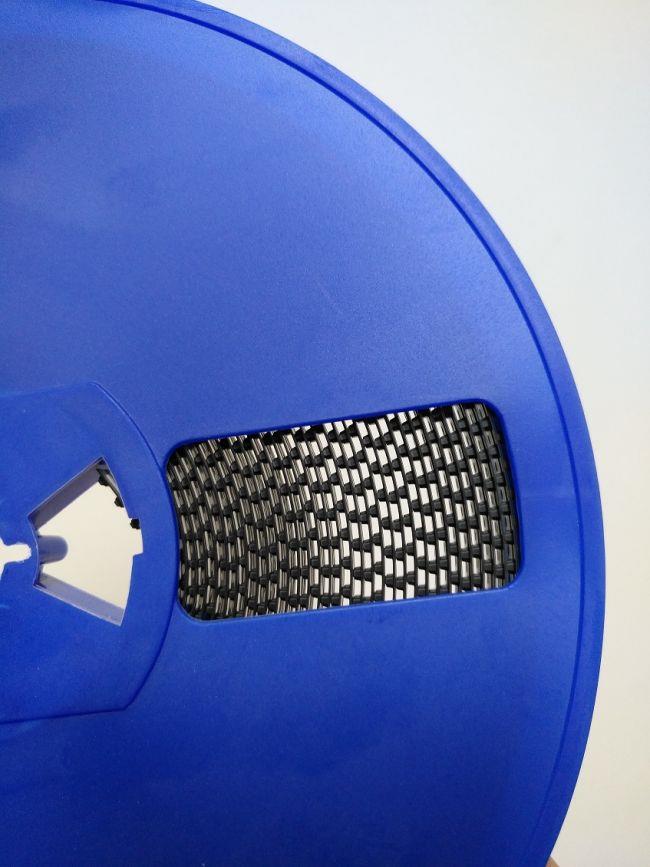

工廠包裝數量： | 3000 |
子類別： | TVS Diodes / ESD Suppression Diodes |
