IWILDT? AN-CTX40002000MS大型3D三維多視角斷層掃描安檢系統

X-RAY SERIES

X射線安檢系列

產品簡介：

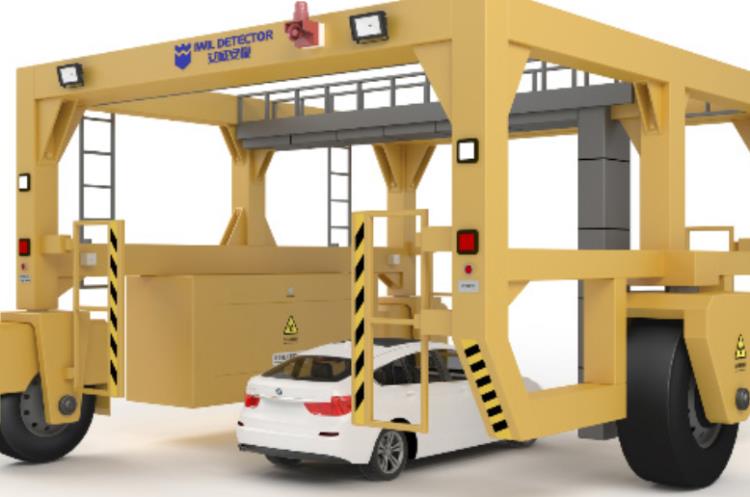

IWILDT? AN-CTX40002000MS大型3D三維多視角斷層掃描安檢系統是一款可以針對大件機械設備貨物進行X光三維透視安檢而設計的。自行走底盤采用電動液壓泵驅動，方向控制采用三臺伺服電動舵機。龍門架式三點支撐X光掃描探測架結構內空高度可達到5米，寬達可達到5米，安檢通道頂部設有雷達測距傳感器，鎖定大件機械設備貨物的中心點，自動控制電動方向舵機偏轉，圍繞貨物自行走一圈，X光掃描探測架實時采集360度透視數據，經計算機處理后生成3D三維多視角X光圖像；

IWILDT? AN-CTX40002000MS大型3D三維多視角斷層掃描安檢系統X光線陣列圖像探測成像系統具有可達0.8O米每秒的高速圖像數據采集電路，數據經過電腦軟件圖像處理后大件機械設備貨物內部結構細節3D三維X光透視圖像在IPS高清晰屏幕上展視出來。安檢操作員可肉眼觀察頂視掃描圖/底視掃描圖/側視掃描圖/斷層掃描圖/多角度分析圖；

IWILDT? AN-CTX40002000MS大型3D三維多視角斷層掃描安檢系統釆用多能量6Mev電子加速器輻射成像，鋼板穿透力可達300MM厚，每小時可以對 60 輛大件機械設備貨物安檢掃描。

IWILDT? AN-CTX40002000MS大型3D三維多視角斷層掃描安檢系統采用5GWIFI無線圖像數據與光纖圖像數據雙備份傳輸，安檢操作員可以遠程對大件機械設備貨物進行CT安檢掃描，易于操作，靈活性強，掃描過程中，工作人員遠離輻射源，切保人體免受輻射傷害，外部基礎設施要求低，可以滿足苛刻的，國際安全檢查標準。

選配設備有自動放射性物質檢測（ARDμ），能夠同時進行X射線檢查和分析，以檢測放射性γ和/或中子材料的存在。

產品參數

X光射線源

射線能量：6Mev；

照射方向：側照式；

穿透鋼板：300mm厚鋼板；

散熱方式：空調通風管道式和油浸式；

射線防護：10mm厚鉛罐；

散射角度：100度；

控制方式：RJ45網口通信代碼控制；

準直器： 電動“快門”裝置超窄縫出束；

探測系統

結構設計：模塊化，可拆卸二次搬運；

色彩涂裝：黃色；

外觀尺寸：7.5m（L）x 7.5m(W) x 6.2m (H)；

通道尺寸：5.0m(W) x 5.0m (H) ；

設備重量：3000KG；

探測晶體：YSO；

光電轉換：CMOS；

數據寬度：10位；

像素?cái)?shù)量：4096PIX；

像素排列：L形線陣列；

級聯方式：網口RJ45通迅模式；

圖像處理

圖像工作站：I7/8G/4TB硬盤 /24寸20000：1 /LCD液晶顯示器；

軟件功能：3D三維立體圖形、邊緣增強銳化，圖像反相，直方圖均衡，存儲圖像回查，彩色/黑白，局增，超增，有機物剔除/無機物剔除，加亮/減暗，放大/縮小，實時視頻；

圖片格式：JPG、圖像按掃描時間命名；

車牌識別：車牌識別與圖像歸類存檔；

數據存儲：500000圖像為標準；

圖像算法：3D重建、系統校正算法、迭代重建、錐束偽影校正方法、危禁品危化品管制品等CNN神經質網絡識別算法、傳輸機速度控制、能譜成像算法等，在Console層實現軟件系統的升級，通過遠程運維系統實時監控裝置運行狀態；

設備性能

掃描方式：旋轉式掃描方式；

通過率 ：60件貨物/小時；

行走底盤：液壓馬達；

方向控制：伺服電動舵機；

輪胎型號：12.00R20 18PR；

輪胎性能：變節距設計，適應各種場地；

底盤性能：減震及機動性好，適于戶外等復雜場合，具有很好的路面通過能力；

設備重量：3000KG；

電機功率：5KW；

額定壓力：10MPA；

額定扭矩：9000N；

行走速度：10公里/小時（可調速）；

數據鏈路：5GWIFI傳輸或有線光纖通訊；

電池結構：刀片式模塊化結構；

電池容量：195AH；

續航能力：50km；

吸收劑量：小于1uSv/次；

掃描速度：0.8m/s；

穿透力：穿透厚度達300mm鋼板后可見200X200X100mm鉛場的輪廓；

空間絲分辨力：小于1.5mm直徑的鋼絲；

穿透絲分辨力：300mm鋼板后可見小于3mm鋼絲；

反差靈敏度：300mm鋼板后可見小于1mm鋼片；

工作場地：50m（長） X 25m(寬)；

工作溫度：-20
