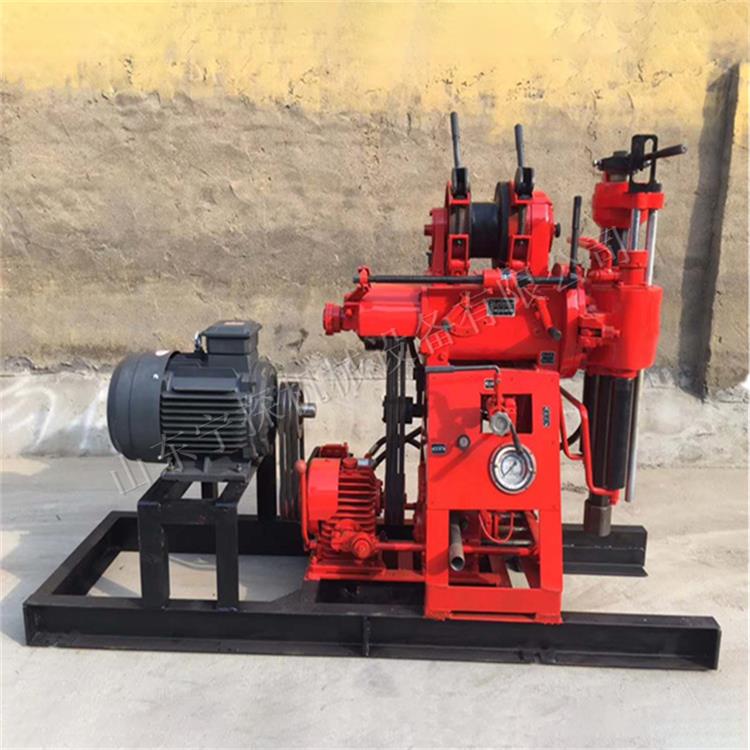

XY-100地質勘探鉆機是機械傳動、油壓給進的輕便鉆機，體積小，重量輕。
1. 適用范圍
（1）本鉆機適用于地質普查勘探、地球物理勘探、道路和建筑基礎勘探以及打爆破孔等鉆孔工程。
（2）可根據不同的地層選用合金鉆頭、鋼粒鉆頭及金剛石鉆頭鉆進。
（3）可鉆進2～9級的砂質粘土及風化基巖等。
（4）額定鉆孔深度100m，最深不得超過120m。額定開孔直徑110mm，允許開孔直徑130mm。終孔直徑75mm。
2. 鉆機特點
（1）采用油壓給進機構，減輕工人體力勞動強度。
（2）采用球卡夾持機構代替卡盤，可實現不停機倒桿，操作方便，安全可靠。
（3）可采用移機讓開孔口，或打開回轉器讓開孔口。
（4）重量輕，分解性強，便于搬遷，適合于平原和山區施工。
3. 工作環境
（1）海拔高度不超過1000m。
（2）環境溫度不超過—10～45℃。
環境濕度不大于96%（+25℃）。
鉆機參數
XY-100型（XY-1）地質勘探鉆機 | |
鉆機整體參數 | |
鉆孔深度 | 100米 |
鉆桿直徑 | 42/50mm |
開孔直徑 | 75-300mm |
終孔直徑 | 75mm |
鉆孔傾角 | 75-90度 |
鉆機尺寸 | 1640x850x1340 |
鉆機重量 | 500KG |
動力參數 | |
采油機型號 | ZS1105（18匹） |
額定功率 | 13.3KW |
額定轉速 | 2200r/min |
電動機型號 | Y132M-4 |
額定功率 | 7.5KW |
額定轉速 | 1400r/min |
回轉器參數 | |
立軸轉速 | 142、285、570r/min |
立軸行程 | 450mm |
立軸壓力 | 14.7KN |
立軸起重力 | 24.5KN |
卷?yè)P(yáng)機參數 | |
提升力 | 10KN |
卷筒轉速 | 168、81、42r/min |
卷筒直徑 | 140mm |
鋼絲繩直徑 | 9.3-12mm |
鋼絲繩容量 | 35m |
抱閘直徑 | 252mm |
抱閘寬度 | 50mm |
油泵參數 | |
油泵型號 | YBC-20/125 |
額定壓力 | 12.5Mpa |
油泵流量 | 20ml/r |
額定轉速 | 1500r/min |
