箱泵一體化供水泵站介紹

        箱泵一體化供水泵站是集微電子技術、自動控制技術及多項現代建筑為一體的新技術，是在綠色環保、節能的時代潮流中出現的一顆新星，此產品已被列入國家十一五規劃推廣項目，經過了幾年的實踐，該產品正朝著集約化、系統化、標準化方向發展。

    一、我國采用的樓宇給水增壓系統大致經歷了四個階段：
   階段是采用“儲水池＋水泵＋高位水箱”的方法，市政來水進入儲水池，然后由水泵加壓后送至高位水箱，由高位水箱向用戶供水，蓄水池起到高峰用水時調節作用；
    第二階段是采用“儲水池＋水泵＋壓力罐”的方法，市政來水進入儲水池，然后由水泵加壓后送至壓力罐，由壓力罐向用戶供水，蓄水池起到高峰用水時調節作用；
    第三階段采用“儲水池＋恒壓變頻供水系統”的方法，設定了系統的供水壓力后，在控制的作用下，水泵的轉速和投入運行的水泵數量隨供水量的變化而改變，輸出壓力的恒定，一定程度上節省了電耗。
    第四階段管網疊壓（無負壓）供水時代，設備直接連接在市政來水管網上，不需要修儲水池，充分利用了市政來水管網的壓力，設備具有高效節能、環保無二次污染、自動化程度高、易維修等特性，逐步成為現代建筑的理性的供水方式。

二、箱泵一體化供水泵站圖及工作流程
  1、生活變頻加壓給水泵系統框圖

設備系統如圖所示，系統設定一恒定壓力值，如果管網壓力高于設定壓力值時，電接點壓力表6將管網壓力反饋給變頻控制柜16，使水泵機組11處于停機狀態，自來水可通過直供管路直接到達用戶管網17對用戶進行供水。當市政管網壓力變化或用戶管網用水量變化使管網壓力下降時，遠傳壓力表14將管網壓力反饋給變頻控制柜16中的PID控制器，通過PID控制器調整變頻器的輸出頻率，啟動水泵機組11并調節水泵轉速保持恒壓供水；如果不能滿足供水要求時，則變頻器將控制多臺工頻泵和變頻水箱變頻加壓泵啟停而達到恒壓變量供水的要求。
 當主管網壓力在設定保護壓力以上運行時, 則負壓抑制系統采用智能化控制技術，根據管網要求，自動控制設備運行工況，當主管網壓力在設定保護壓力以下運行時，水箱變頻加壓泵停止運行。當進水管來水量不足, 負壓抑制系統出現故障，此時負壓消除系統開始工作，使得流量調節器內部由負壓變?yōu)槌海瑥亩苊饬嗽O(shè)備因來水不足而對市政管網的影響。
  當市政管網停水時，水泵機組11仍可工作，直到流量調節器5中的壓力下降至電接點6所設定的下限壓力后自動停機，來水后自動開機。停電時，水泵機組停止工作，自來水可通過連通管路進入用戶管網，來電時機組自動開機恢復正常供水。

應用范圍

·新建的住宅小區或辦公樓等生活用水。
·低層自來水壓力不能滿足要求的消防用水。
·改造原有的氣壓水箱變頻加壓泵，可以充分利用原有的氣壓罐。
·已經建好水池的，可以采用智能型管網接力升壓（無負壓）設備與水池共用的供水方式。
·自來水廠的大型供水中間加壓泵站。
·工礦企業的生產、生活用水等。
·各種循環水系統

箱泵一體化供水泵站是傳統供水與現代化智能供水方式的有效結合，汲取水箱水池供水優勢結合二次增壓供水技術，使整個供水變的更為簡單。客戶不用擔心帶有水箱的給水設備會存在安全隱患，因?yàn)檫@種供水設備直接自來水管網鏈接，從根本杜絕二次污染，與此同時，更具有無負壓供水設備的產品優勢，是很多高樓小區、工廠、辦公樓等行業的供水！

箱泵一體化供水泵站無負壓功能特點：

1、運行噪聲低

箱式無負壓供水設備采用變頻調速運行，特別是采用全變頻控制系統，大部分時間特別是夜間處于低速低噪聲運行工況。

2、高效節能節水

無負壓供水設備經濟衛生、充分利用市政水源本身壓力勢能，發揮了變頻調速的節能效果。

3、消除了地下水池的二次污染

傳統的水池二次加壓供水方式將自來水放入水池，水池的水易于被贓物甚至動物尸體所污染，尤其在夏天易產生藻類或滋生蚊蟲，直接影響到用戶的身體健康。 箱式無負壓供水設備利用調節裝置采用封閉式供水方式，消除了二次污染。

4、個性化設計、壽命長

若用戶需要，可設計符合用戶需要參數的 供水設備及安裝形式。可按要求選配各種通訊接口、協議，從而可連接各種人機界面、監控計算機、可與各種控制網絡、通信網絡相接，適用于特殊、復雜的運行控制和聯網監控要求。可為用戶開發配套監控軟件。

5、功能全、智能化程度高，自適應性強

采用了先進的變頻控制技術、軟起動、有過載，短路、過壓、欠壓、缺相、過熱和失速保護等功能。在異常情況下能進行信號報警、自檢、故障判斷等，還可根據用水量的高低自動調節供水流量。變頻器故障時自動降級運行(成為工頻自動給水設備)，自動系統故障時，還可手動操作應急備用，贏得維修時間。

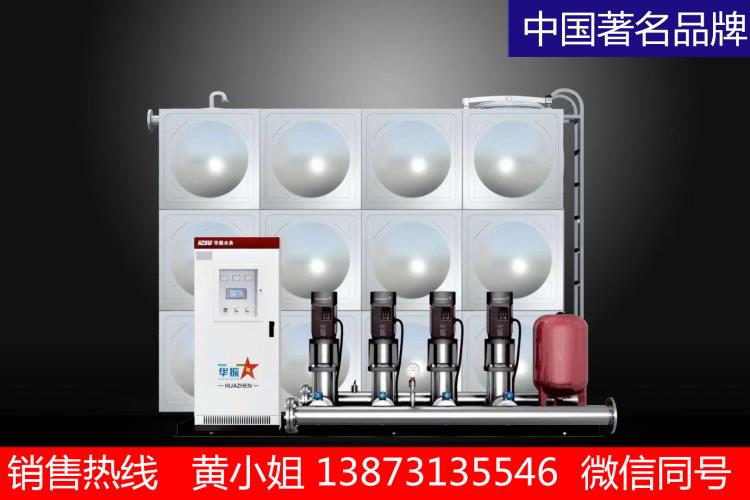

箱泵一體化水箱也叫智能化箱式泵站，其實也就是我們通常所說的箱式無負壓供水設備，設備采用水泵與自來水管網直接相連，用壓力調節罐作為水泵進水儲水裝置，采用真空消除器消除管網內所產生的負壓，在充分利用自來水管網直接相連，用壓力調節罐作為水泵進水儲水裝置，采用真空消除器消除管網內所產生的負壓，在充分利用自來水管網的原有壓力的基礎上實現了供水的二次增壓，該設備既實現了增加的目的(且絲毫不會影響管網其它用戶水)，又節省建水池，水箱的投次，在保證管網水質的同時(無二次污染)，又可充分利用管網的原有水壓，其節能效果顯著，可達50%以上。箱泵一體化成套設備全自動智能控制，具有多種保護和控制功能，可實現真正無人值守。并且有效的解決了傳統供水方式存在的二次污染現象。它由不銹鋼水箱、專用水泵、智能變頻控制柜、無負壓裝置、增壓裝置、引水裝置和穩壓罐等組成，是由計算機技術、變頻技術與電機泵組合的新型的機電一體化供水設備，以滿足城市供水管網中，抽水時既不產生負壓，又有一定的調蓄能力，高峰期間不斷水停水的要求。
