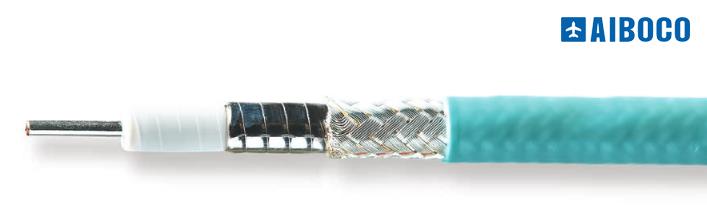

西安福川電子科技有限公司UGN070D微波電纜組件UTiFLEX的設計目的是小化反射和傳輸損耗，同時大限度地提高相位和振幅穩定性。這是通過仔細控制制造電纜所用的所有材料和工藝來實現的。以下是典型電纜結構的說明。許多其他的設計可以滿足您的獨特需求要求.中心導體固體或絞合鍍銀銅線符合ASTM B-298。與同等尺寸的中心導體相比，實心中心導體具有更小的射頻電阻、更低的衰減，并且更易于彎曲。絞合中心導體更靈活，相位更穩定低介電彎曲密度PTFE/MIL-C-17，介電常數在1.4到1.7之間，具體取決于電纜類型。大多數傳輸損耗是由電介質直接或間接引起的。此外，介電常數決定了傳播速度、溫度范圍、額定功率、相位和振幅穩定性，并有助于提高電纜的柔韌性。

西安福川電子科技有限公司UGN070D微波電纜組件UTiFLEX PTFE電介質密度低，熱系數低膨脹。內部屏蔽鍍銀銅帶符合ASTM B-298，螺旋纏繞，小重疊量為40%分層。這個護盾提供了卓越的靈活性，同時提供了的覆蓋。通過嚴密監控精密纏繞過程，并將介質的彈性與鍍銀銅帶的性能相匹配，使屏蔽層各層之間的阻抗均勻、接觸理想維護。外部屏蔽鍍銀銅線符合ASTM B-298，緊密編織在內屏蔽上。編織物主要是一個長度的成員，也增加了額外的射頻屏蔽。對于重量非常重要的應用，如asspaceflight，微同軸電纜采用杜邦Aracon?作為編織層氟化材料護套乙烯丙烯（FEP），淺水藍色。FEP具有優異的耐高溫性和化學惰性。其他導管架材料，如用于航天應用的Tefzel?和碳負載Tefzel?。

西安福川電子科技有限公司UGN070D微波電纜組件，為了簡化電纜選擇過程，已將單個電纜分組到產品系列中。大多數靈活電纜用戶希望小的插入損耗與小的尺寸和重量一致，而不犧牲靈活性。其他參數會影響價格和性能。使用下表和信息選擇適合您需要的電纜。

帶有絞合中心導體的電纜在彎曲時更趨于相位穩定。

帶有實心中心導體的電纜在彎曲時更容易振幅穩定。

對于低于26.5 GHz的應用，從低損耗UFA210A電纜開始。

如果電纜將在實驗室環境中使用，考慮低損耗UFA210B，因為它具有更長的彎曲壽命和更好的相位穩定性。

如果需要更低的插入損耗，則應選擇超低損耗的SUFB205A或UFB197C。如果應用低于18 GHz，請選擇超低損耗UFB311AO或UFB293C。

如果尺寸和靈活性至關重要，請考慮使用低損耗UFA147B或超低損耗UFB142C電纜。

UGN070D

UFF092D

UFF092F
