參數 | 數值 |
Capacitance(typical) | 0.27pF |
Channel | 6 |
MAX Operation Voltage | 5V |
ESD Clamping Voltage@6KV | 13V |
Surge Clamping Voltage@5A | - |
ESD Air / Contact(MAX) | 15kV / 8kV |

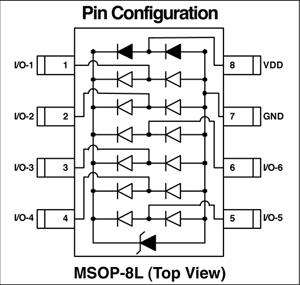

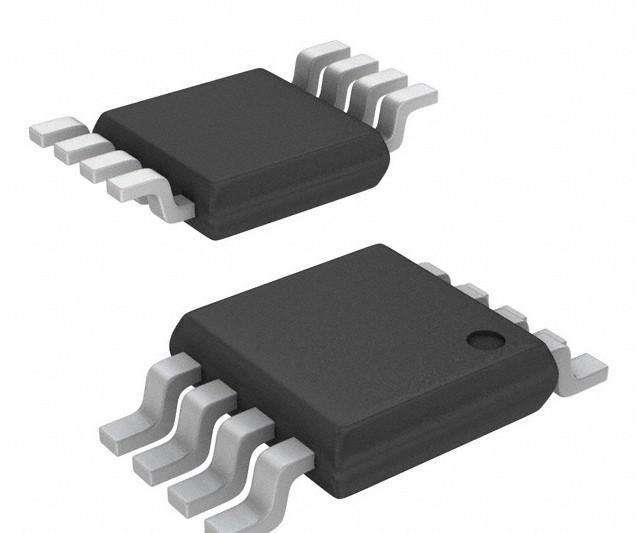

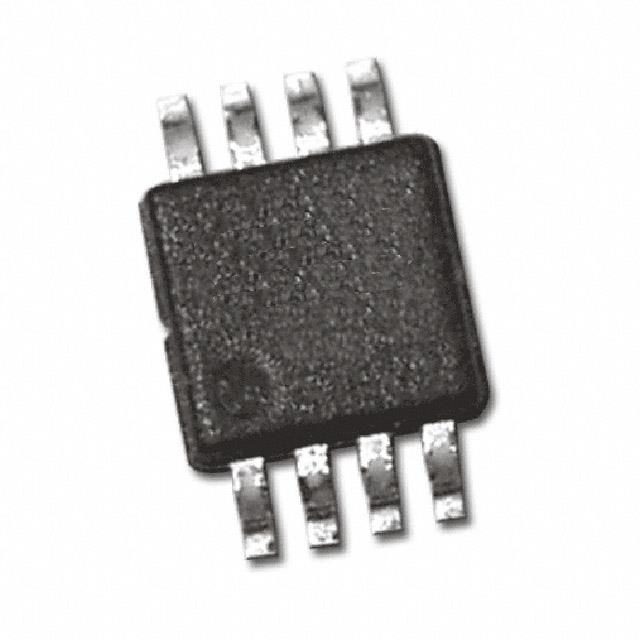

MSOP-8L,0.27pF,6 Channel,5v MAX Operation Voltage
AZ1065-06Q

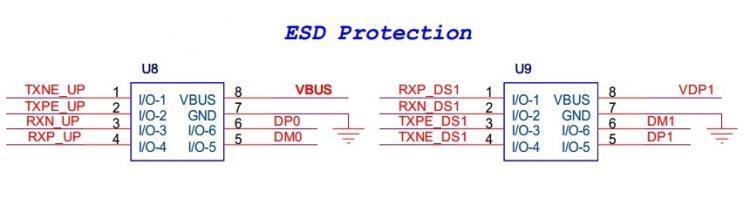

在其高速傳輸的ESD解決方案上，也提供了相關的產品做因應措施，應用在USB3.0連接埠的ESD保護元件上，必須同時符合：ESD防護元件接腳本身的寄生電容必須要微小化，為了不影響到USB3.0的4.8Gbps傳輸速率，其寄生電容必須小于0.3 pF。而ESD元件本身對于ESD事件的耐受能力要高，少要承受IEC 61000-4-2接觸模式8KV的ESD連擊。而后一點也是重要的一點，ESD防護元件在ESD事件發生期間所提供的箝制電壓，必須要夠低，不能造成傳輸資料的損壞。
