牌號簡介
產品說明TOPAS? 7010F-600是一種堅固的薄膜擠出級,設計用于與聚乙烯(PE)混合。它是一種中等透明度的無定形樹脂,具有高硬度、防潮性、耐化學性、熱成型性和食品和一般用途的純度。它用于鑄造和吹塑過程中的混合物,以及單層和多層產品中。主要的薄膜應用包括纏繞包裝、成型網、保護包裝、收縮膜和標簽以及易撕包裝。工業用途包括成型聚乙烯和聚丙烯片材產品。為了提高高溫下的性能,建議使用更高的玻璃化轉變溫度(Tg)等級的TOPA。應用成型膜(集管袋等)保護包裝收縮膜和標簽扭轉膜裝飾板食品包裝食品接觸主要屬性透明性、成型、阻隔、純度、用于下量的無鹵剛度、改進成型高收縮、低應力、光澤、韌性突出死皮、清潔切割不含雙酚A、鄰苯二甲酸鹽或鹵素的不溶性、耐化學性、成形性、甚至拉拔性包裝和薄膜擠出的廣泛監管批準相關等級TOPAS 8007F-04-澄清度擠出等級TOPAS 8007F-600-堅固澄清度擠出等級,尤其適用于PE混合物 |

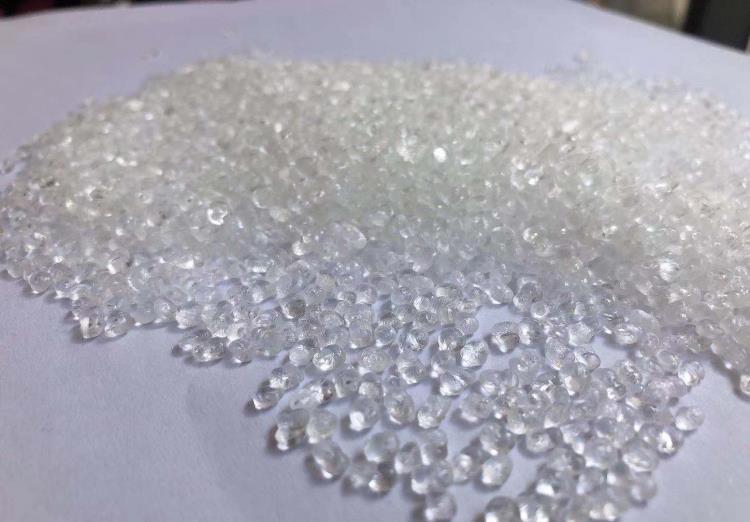

產品描述
廠家:日本寶理
類別:COC
用途:薄膜;標簽;多層薄膜;片材;包裝;食品包裝;流延薄膜;通用;混合;
加工條件:流延薄膜
性能特點:無鹵; 機械強度好; 防潮; 共聚物; 耐化學性; 無BPA; 無定形的; 高純度; 食品接觸; 韌性好; 表面光澤度好; 收縮性高;
技術參數
物理性能 | 額定值 | 單位 | 測試方法 |
密度 | 1.02 | g/cm3 | ISO 1183 |
熔體質量流動速率 | ISO 1133 | ||
190℃/2.16 kg | 1.8 | g/10 min | ISO 1133 |
230℃/2.16 kg | 10 | g/10 min | ISO 1133 |
熔體體積流動速率 | ISO 1133 | ||
190℃/2.16 kg | 2.00 | cm3/10min | ISO 1133 |
230℃/2.16 kg | 11.0 | cm3/10min | ISO 1133 |
吸水率 | |||
飽和,23℃ | 0.010 | % | ISO 62 |
薄膜 | 額定值 | 單位 | 測試方法 |
薄膜厚度 | |||
經測試 | 70 | μm | |
拉伸模量 | ISO 527-3/1 | ||
MD:70 μm,鑄造薄膜 | 2100 | MPa | ISO 527-3/1 |
TD:70 μm,鑄造薄膜 | 1700 | MPa | ISO 527-3/1 |
拉伸強度 | ISO 527-3/50 | ||
MD:斷裂,70 μm,鑄造薄膜 | 55.0 | MPa | ISO 527-3/50 |
TD:斷裂,70 μm,鑄造薄膜 | 50.0 | MPa | ISO 527-3/50 |
拉伸應變 | ISO 527-3/50 | ||
MD:斷裂,70 μm,鑄造薄膜 | 3.4 | % | ISO 527-3/50 |
TD:斷裂,70 μm,鑄造薄膜 | 3.4 | % | ISO 527-3/50 |
透氧率 | |||
23℃,70 μm,擠塑薄膜,50% RH | 25 | cm3·mm/m2/atm/24 hr | ASTM D3985 |
水氣透過率 | |||
70 μm,23℃,鑄造薄膜,85% RH | 0.094 | g·mm/m2/atm/24 hr | ASTM F1249 |
熱性能 | 額定值 | 單位 | 測試方法 |
玻璃轉化溫度 | 78.0 | ℃ | ISO 11357-2 |
光學性能 | 額定值 | 單位 | 測試方法 |
光澤度 | |||
60°,70.0 μm,鑄造薄膜 | > 100 | ISO 2813 | |
霧度 | |||
70.0 μm,鑄造薄膜 | > 2.0 | % | ISO 14782 |
備注
1 一般屬性:這些不能被視為規格。 |
