SLVU2.8-8瞬態抑制二極管陣列
以太網通信防雷保護集成陣列TVS

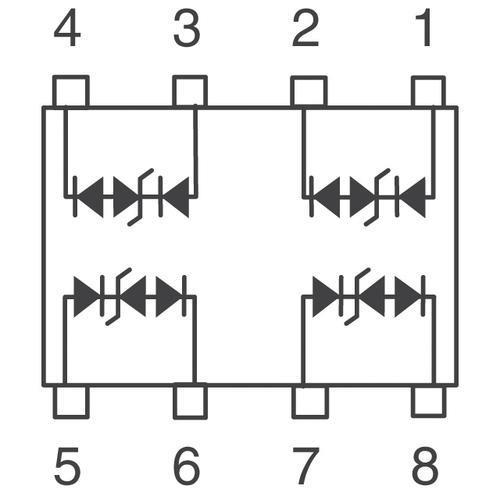

SLVU2.8-8 系列 TVS 二極管陣列設計用于保護低電壓 CMOS 器件免受 ESD 和雷擊瞬變的危害。 補償二極管與每個低電壓 TVS 二極管串聯，以便在被保護線路上產生低負載電容。 這些器件能夠安全地吸收 IEC 61000-4-2 標準規定的 ±30 kV 重復性 ESD 尖峰（接觸放電），且能在非常低的鉗位電壓下安全消散高達 30 A 的電流（IEC 61000-4-5、tP= 8/20 μs）。 典型應用為設備保護，包括 10/100/1000 以太網設備、WAN/LAN 設備、開關系統、臺式機、服務器、筆記本、模擬輸入和基站。
特性
· 出色的浪涌保護能力，峰值脈沖功率：600 W (IPP30A 箝位電壓小于20V)
· 低電容，每條線路 2.6 pF（典型值）和 3.0 pF
· 更強的 ESD 能力：ESD、IEC 61000-4-2、±30 kV（接觸放電）
優勢
· 與市場上的類似解決方案相比，SLU2.8-8 系列針對法定標準定義的電氣威脅具有更大的開銷，功率處理能力超過 25%。
擁有比其他解決方案低的電容(，有助于保持信號完整性并將數據丟失降低，同時提供了能夠抵御電氣威脅、更堅固耐用的器件
· 更強的 ESD 保護能力遠超 IEC 61000-4-2 標準的(±8 kV)， 讓設備在安裝、保養過程中獲得高可靠性
為敏感芯片組提供低箝位電壓，以避免出現災難性故障，并延長系統正常運行時間、提高可靠性
規格
類型 | SLVU2.8-8瞬態抑制二極管陣列 |
單向通道 | 8 |
電壓 - 反向關態（典型值） | 2.8V |
電壓 - 擊穿（下限值） | 3V |
電壓 - 箝位（峰值）@ Ipp | 20V |
電流 - 峰值脈沖（10/1000μs） | 30A |
功率 - 峰值脈沖 | 750W |
電源線路保護 | 無 |
應用 | 以太網通信防雷保護集成陣列 |
不同頻率時的電容 | 2.6pF @ 1MHz |
工作溫度 | -40°C ~ 125°C （TJ） |
安裝類型 | 表面貼裝型 |

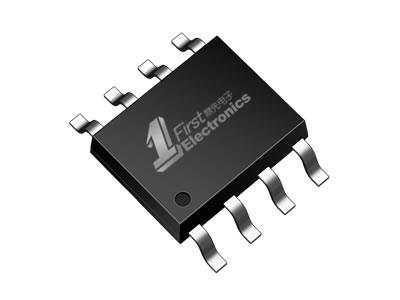

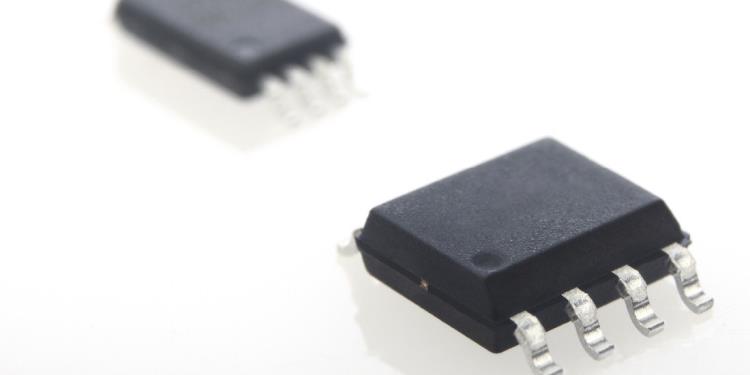

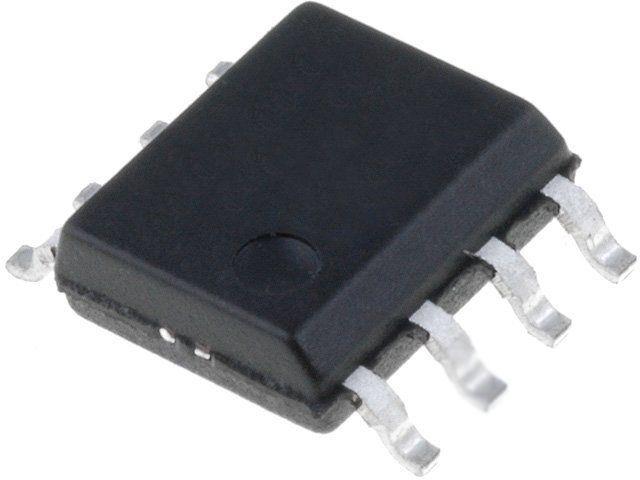

封裝/外殼 | 8-SOIC（0.154"，3.90mm 寬） |
供應商器件封裝 | 8-SOIC |
