簡介

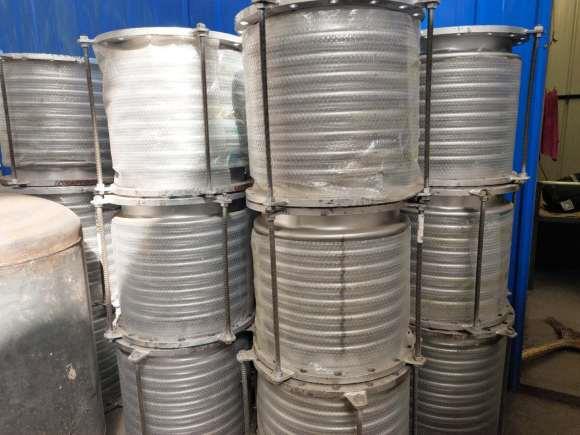

　　波紋補償器，習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。主要用在各種管道中，它能夠補償管道的熱位移，機械變形和吸收各種機械振動，起到降低管道變形應力和提高管道使用壽命的作用。波紋補償器連接方式分為法蘭連接和焊接兩種。直埋管道補償器一般采用焊接方式（地溝安裝除外）

　　工作原理

　　波紋補償器是用以利用波紋補償器的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬于一種補償元件。可對軸向，橫向，和角向位移的的吸收。

　　檢測

　　由于不同類型的波紋補償器補償形式不同，主要有軸向、橫向、角向以及組合補償方式。對同時存在多種位移的波紋補償器，要對其各種位移進行合成，求出總等效軸向位移，檢測是對總等效軸向位移而言。也就是說，波紋補償器公稱位移的檢測是對總等效軸向位移檢測。

　　通用類波紋管的公稱位移，實際上就是波紋管給定的名義位移變形的能力。對于用波紋管制成的膨脹節(補償器）、補償器而言，通常稱為補償量，反映了波紋管吸收系統位移的能力，表示在一定條件下，產品所具有的大的補償能力。波紋管在正常工作時，要吸收系統位移而產生位移變形，同時還要一定次數的正常安全工作位移循環次數。因此波紋管在設計時，根據每一個波可以承受的位移大小，設計有一定的波紋數，當每個波都在均勻地承受位移載荷，沒有局部超負荷時，波紋管可以正常的工作。設計合理時，可以一定的設計工作位移循環壽命次數。在JB/T 6169-92“金屬波紋管”標準中，對此項性能的檢測做出了規定。

　　失效分析

　　生產企業對波紋管補償器失效原因分析發現，在運行期間的失效主要表現為腐蝕泄漏和失穩變形兩種形式，其中以腐蝕失效居多。從腐蝕失效波紋膨脹節(補償器）的解剖分析發現，腐蝕失效通常分點腐蝕穿孔和應力腐蝕開裂，其中氯離子應力腐蝕開裂約占整個腐蝕失效的95%。因此，正確地選擇波紋管制作材料和結構、合理設計波形參數和疲勞壽命、安裝質量等措施，能大大提高波紋膨脹節(補償器）的安全性。設計上，應該考慮補償器的穩定性，預防波紋管失穩。資料顯示，波紋管的補償量取決于其疲勞壽命，疲勞壽命越高，波紋管單波補償量越小。當波紋管設計的許用壽命較低時，不僅其子午向綜合應力較高，環向應力也比較高，使波紋管局部很快進入塑性變形，導致波紋管失穩引起失效。

　　標準

　　波紋補償器標準編號:GB/T 12777-2008

　　波紋補償器標準名稱:金屬波紋管膨脹節通用技術條件

　　2008-08-04發布，2009-02-01實施

　　頒布部門:中華人民共和國質量監督檢驗檢疫總局，中國標準化管理委員會本標準規定了金屬波紋紋補償器的定義、分類、要求、試驗方法、檢驗規則、標志及包裝、運輸、貯存等。本標準適用于安裝在管道中其撓性件為整體成形無加強U形、加強U形和∩形波紋管的圓形波紋管補償器的設計、制造和檢驗。壓力容器用膨脹節的設計、制造和檢驗亦可參照使用。

　　選擇

　　波紋管補償器它是以波紋管為核心的擾性元件，在管線上可作軸向、橫向和角向三個方向的補償。軸向補償器為了減少介質的自激現象，在產品內部設有內套管，在很大程度上限制了徑向補償能力，故一般僅用以吸收或補償管道的軸向位移（如果管系中確需少量的徑向位移，也可以吸收軸向、角向和任意三個方向位移的組合；鉸鏈補償器（也稱角向補償器），它以兩個或三個補償器配套使用（單個使用鉸鏈補償器沒有補償能力），用以吸收單平面內的橫向變形；萬向鉸鏈（角向）補償器，由兩個或三個配套使用，可吸收三維方向的變形量。

　　安裝使用

　　1、補償器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。

　　2、對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。

　　3、需要進行“冷緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。

　　4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。

　　5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。

　　6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸的黃色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。

　　7、補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應各活動部位的正常動作。

　　8、水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。

　　9、水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。

　　10、與補償器波紋管接觸的保溫材料應不含氯。
