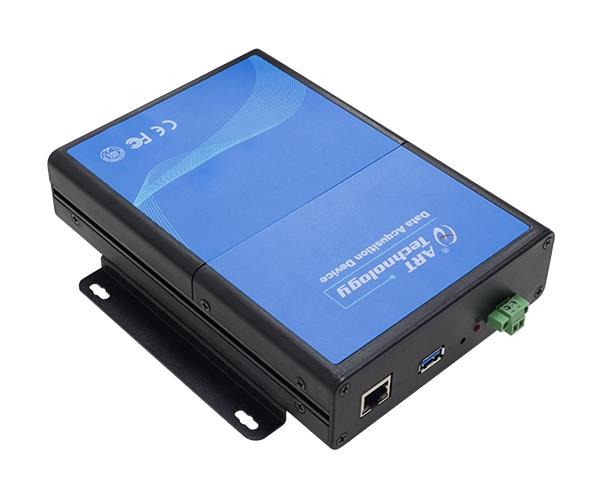

USB5630是一款多功能數據采集卡。該板卡提供64路模擬量單端輸入或32路差分輸入，4路模擬量輸出，8路數字量輸入輸出，16路PFI，2路32位多功能計數器
總線類型 | USB2.0或以太網 | |

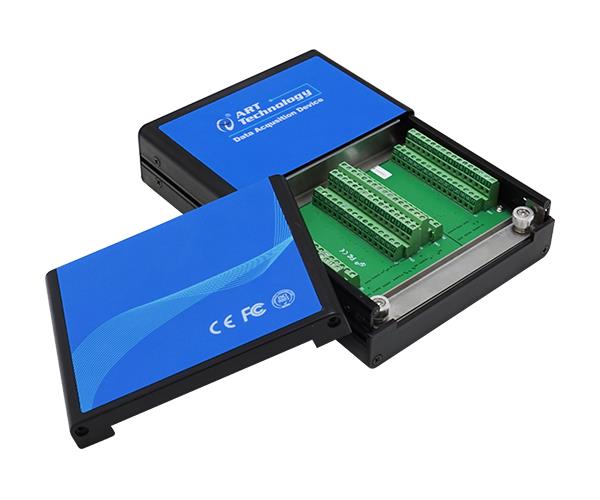

連接器可選 | USB5630-D為采集卡本身自帶端子版本 USB5630-V為采集卡帶68芯插頭引出版本 | |
AD模擬量輸入 | ADC分辨率 | 16位(Bit) |
輸入通道 | 64路單端、32路差分 | |
輸入量程 | ±10V、±5V、±2.5V、0～10V 、0～5V | |
采樣方式 | 異步采樣 | |
校準方式 | 軟件自動校準 | |
采樣率 | 單通道：采樣頻率高達500 KSps 多通道：各通道采樣頻率高達=500 KSps / 設置的采樣通道總數 | |
存儲器深度 | 8K字（點）FIFO存儲器 | |
采樣模式 | 按需單點采樣、有限點采樣、連續采樣 | |
觸發源 | 軟件強制觸發、模擬觸發、數字觸發 | |
程控增益 | 1倍、2倍、4倍、8倍 | |
時鐘源 | 內時鐘、外時鐘 | |
DA模擬量輸出 | 輸出通道 | 4路 |
轉換精度 | 16位 | |
采樣方式 | 同步輸出 | |
輸出量程 | 0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V | |
轉換速率 | 單通道高達1MSps，多通道高達500KSps | |
存儲器深度 | 8K字（點）FIFO存儲器 | |
采樣模式 | 按需單點采樣、有限點采樣、連續采樣 | |
觸發源 | 軟件強制觸發、模擬觸發、數字觸發 | |
數字量輸入輸出/PFI | 通道數 | 共24路；8路DIO（P0.<0..7>）， 16路PFI（PFI<0..7>/P1，PFI<8..15>/P2） |
電氣標準 | TTL兼容 | |
方向控制 | 可獨立配置為輸入或輸出 | |
單通道驅動能力 | 24mA | |
計數器 | 通道數 | 2路 |
分辨率 | 32 bits | |
時鐘輸入頻率 | 高達2MHz | |
電氣標準 | CMOS兼容 | |
