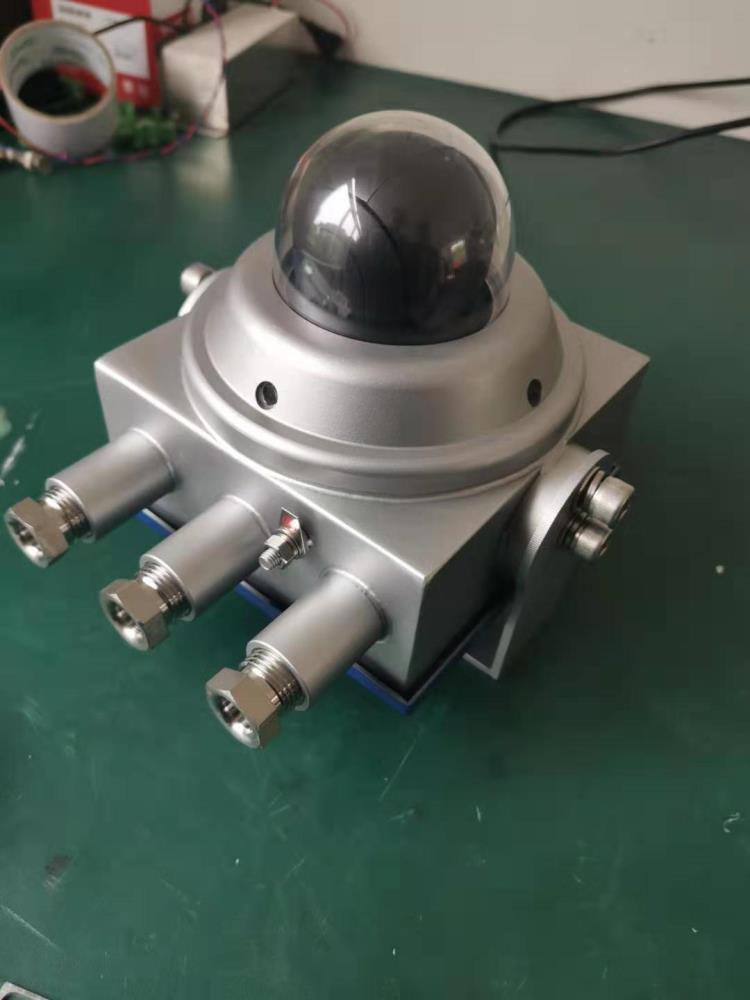

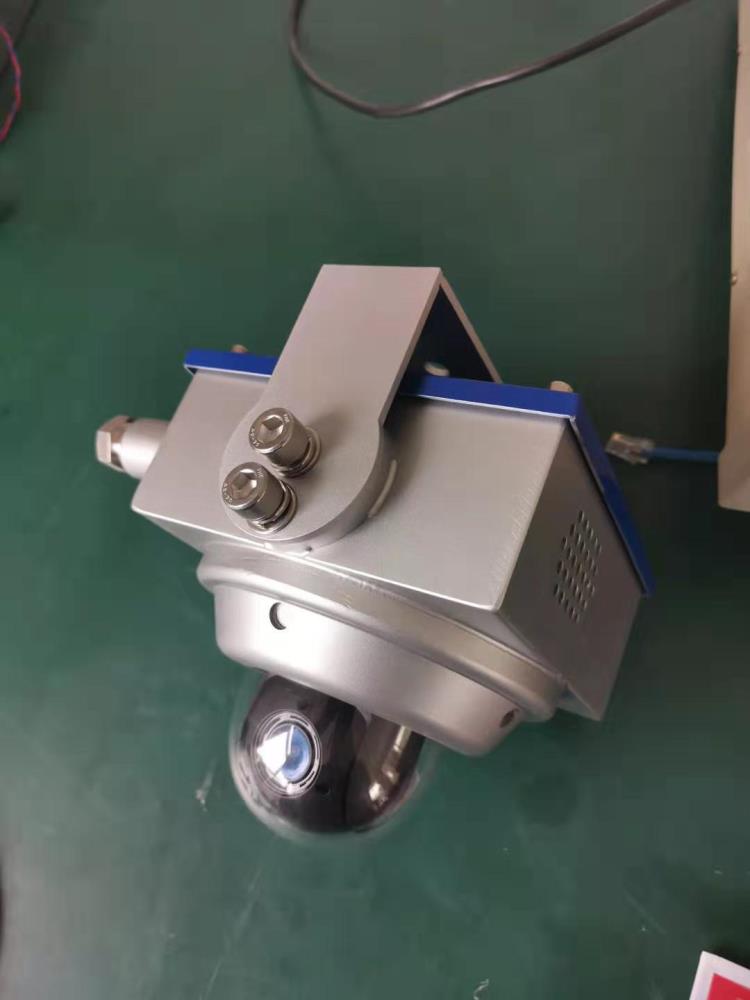

KBA12(A) 礦用本安型紅外球型云臺攝像儀, 具有以太網電口輸出和以太網光信號輸出的特點，用戶可以根據自己的實際情況選擇輸出方式。該設備具有結構緊湊，體積小，重量輕，防爆，抗震，防潮，輔助光源，照度低、清晰度高、傳輸距離長等優點，適用于含有煤塵、甲烷爆炸混合物環境。
防爆型式：礦用本質安全型
防爆標志：Exib I Mb
2環境條件
2.1攝像儀在下列條件下應能正常工作
a)環境溫度：0℃-40℃
b)平均相對濕度：不大于95%（25%）
c)大氣壓力：80kpa-106kpa
d)無顯著震動和沖擊的場所及無明顯淋水，滴水場合
e)煤礦井下有甲烷和煤塵等爆炸危險環境，但無破壞絕緣的腐蝕性氣體場合
2.2攝像儀能承受的最惡劣的貯運條件為
a)高溫：＋60℃
b）低溫：-40℃
c)振動：加速度20m/s2
d)沖擊：峰值加速度300 m/s2
3 主要技術指標
3.1工作電壓
a) 額定工作電壓：DC 12V
b) 工作電流：≤0.8A
3.2圖像質量
a) 水平清晰度：500TVL
b) 灰度鑒別等級：9級
3.3攝像儀具有兩種傳輸方式（在環境照度150Lux-300Lux情況下）
以太網電信號接口性能：
a) 接口數量：1路
b) 傳輸方式：TCP/IP電信號傳輸
c) 傳輸速率：100Mbps
d) 最da傳輸距離：100m
以太網百兆光口
a) 接口數量：2路
b) 接口類型：SC
c)傳輸方式：TCP/IP光信號傳輸，波長為1310nm的單模光纖
攝像儀云臺參數
a)水平旋轉角度范圍：0-360℃
b)俯仰旋轉角度范圍：0-90℃
4尺寸與重量
a):規格：201mm*206mm*186.5mm
b)重量：大約5kg
