USB快速充電過壓保護解決方案
通常所稱的手機充電器實際上是交流/直流(AC-DC)電源適配器，真正的充電電路乃是在手機內部。根據YD/T 1591標準要求，手機充電接口直流輸入電壓也就是充電器的輸出電壓為5 V±5%，即范圍為4.75 V~5.25 V；標準充電器的充電電流為300 mA至1,800 mA，非標準充電器(如筆記本電腦的USB端口等)的最大充電電流為500 mA。無論充電器的輸出功率如何，手持機側充電控制電路應能根據自身需求實施安全充電，不應出現過熱、及其它電路損壞的現象。
在為手機充電電路提供過壓保護方面，在考慮到遠高于6?V的電壓情形，如靜電放電（ESD），其瞬間的應力電壓可能高達幾千伏甚至十幾千伏，這種情形下，可以施加瞬態電壓抑制器（TVS）二極管，以此處理瞬變極快的過壓故障。在這方面，TVS二極管就非常適用。例如，在擊穿電壓為6.2?V時，TVS能在幾納秒時間內就對符合IEC61000-4-2標準的高達30?kV的輸入電壓進行鉗位，且鉗位電壓可高達11.6?V，從而為系統中的關鍵元件提供可靠的ESD保護。
有以下三種封裝供選擇：
SOD523封裝的單向TVS：ESD5Z5.0T1.G
SOD323封裝的1800W單向TVS: DC0371D3UH(3V) DC0571D3UH(5V) DC0771D3UH (7V)
SOD323封裝的1800W雙向TVS: DC4581D3UH(4.5V) DC0581D3UH (5V)

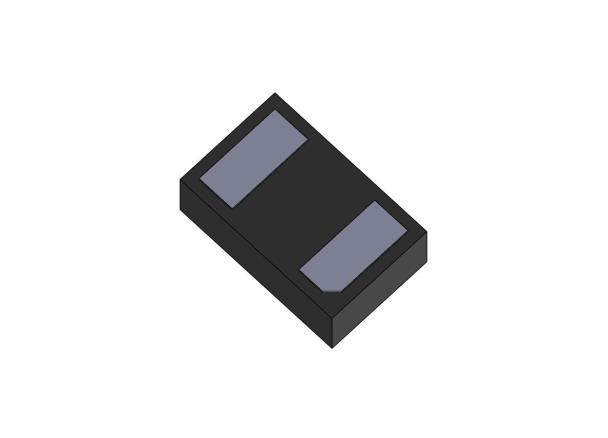

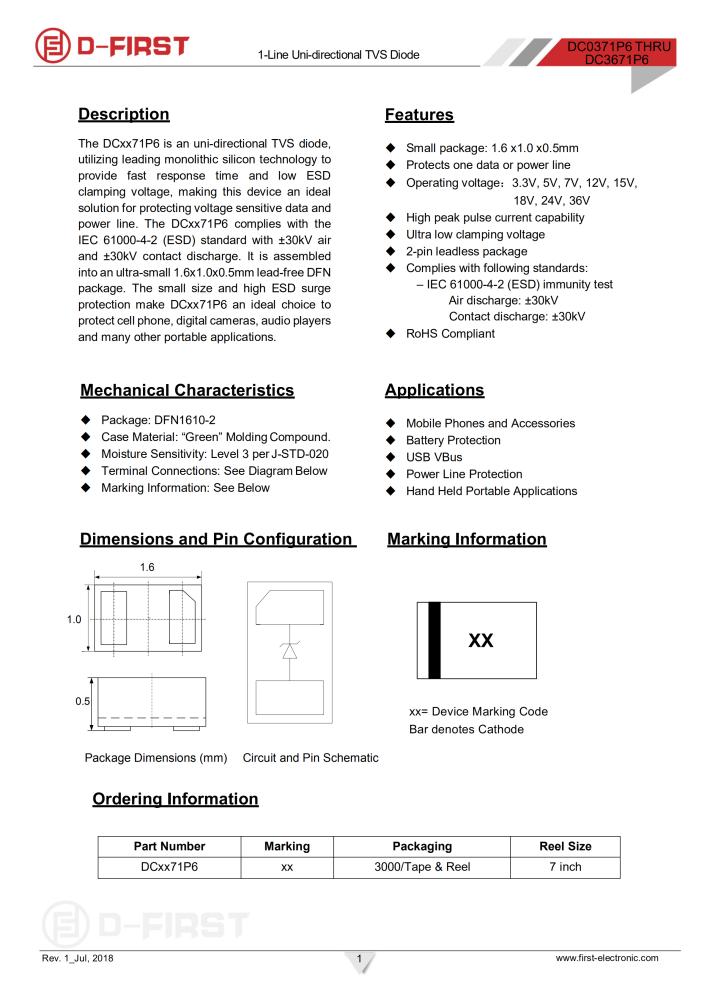

DFN1610-2L封裝的TVS:
DFN系列產品匹配多種應用環境,使用于VBUS/VBAT以及重要器件保護,瞬態功耗可達1800W,低鉗位電壓VC.

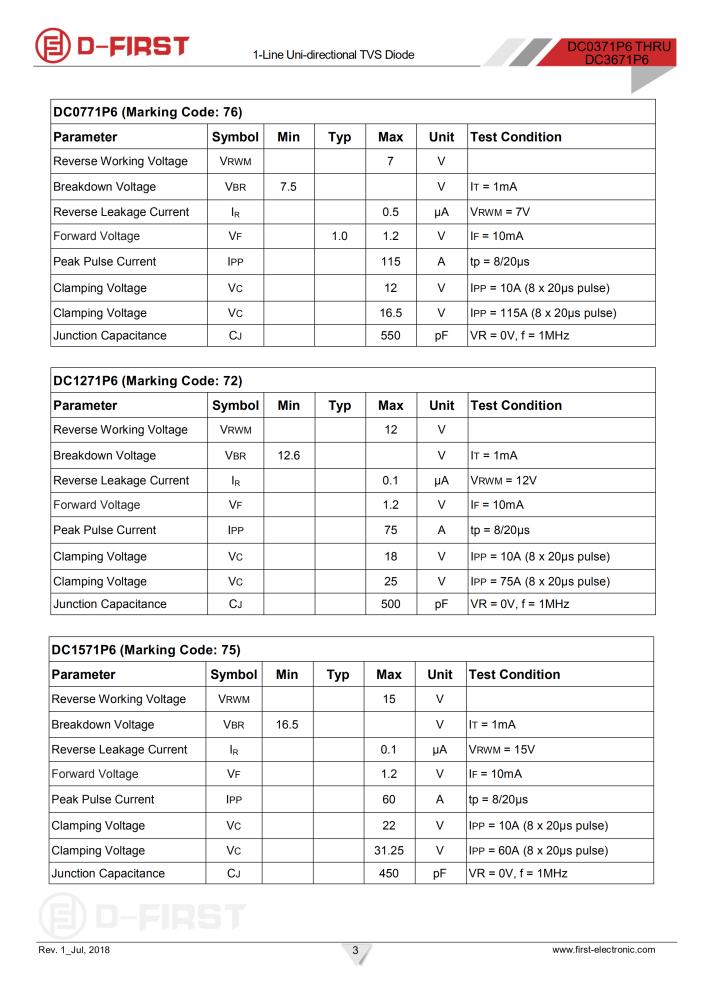

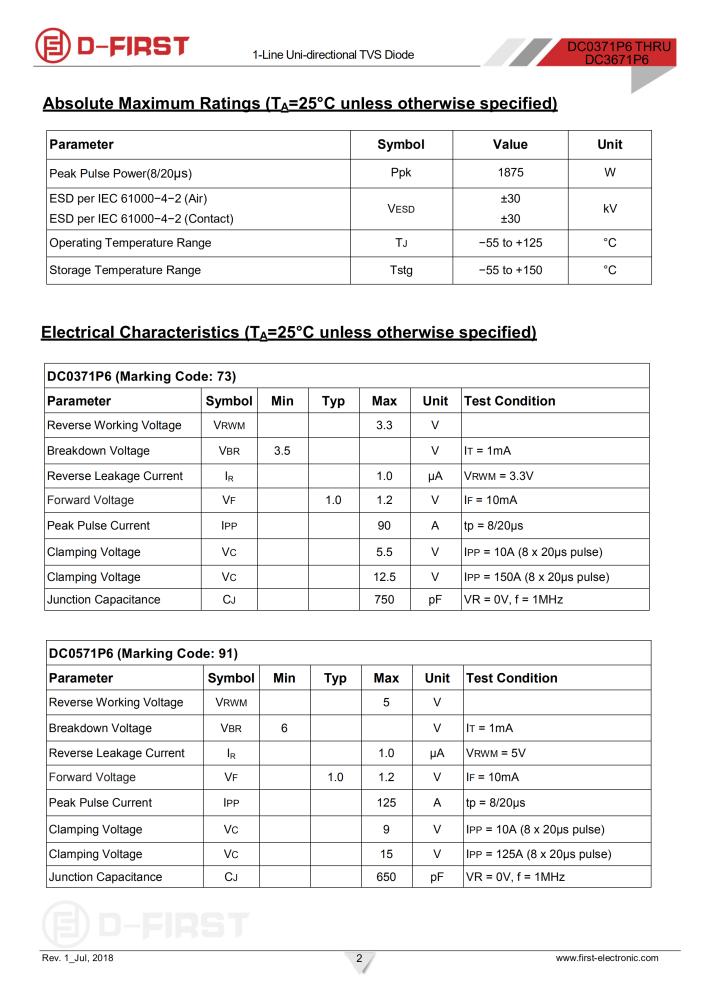

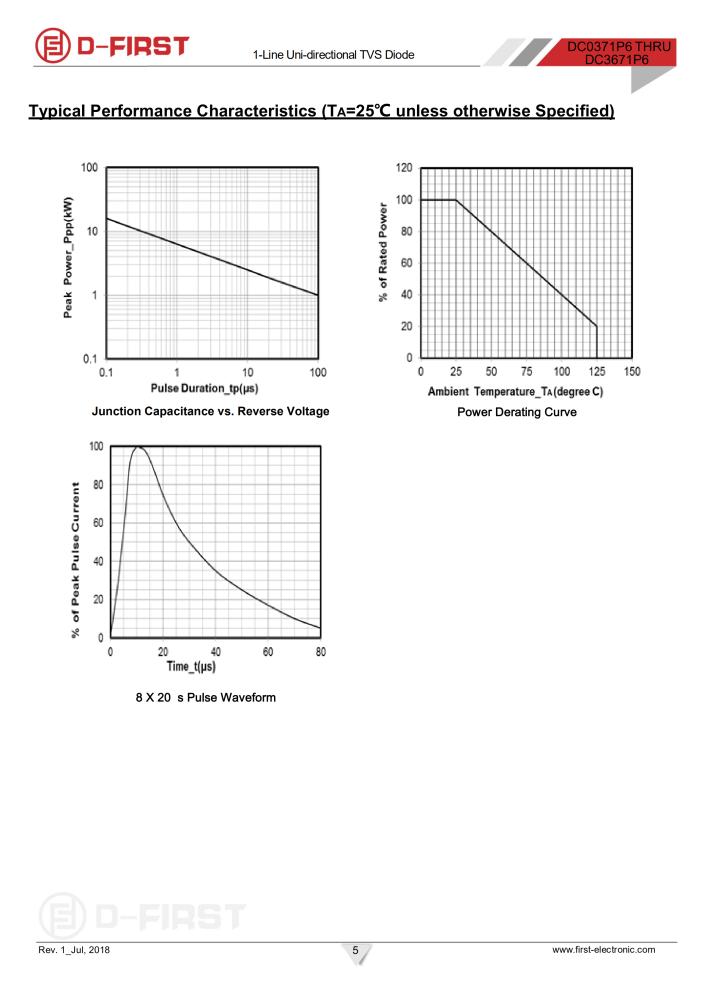

DC0371P6 3.3V DC0571P6 5V DC0771P6 7V
DC1271P6 12V DC1571P6 15V
浪涌電流：70-100A (IEC61000-4-5，2歐姆輸出阻抗)
工作電壓：5-12V (單路單向)
鉗位電壓：12.5V@90A
峰值功率：1800W
靜電等級：±30kV (接觸放電)
浪涌等級：200V (不同整機實測數據有差異)·
