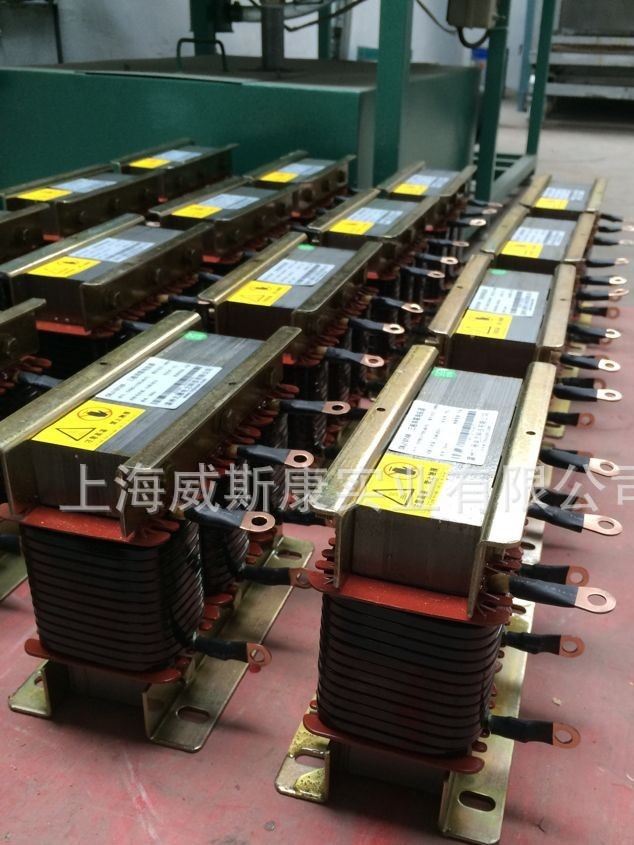

產品名稱：電容器專用三相串聯/濾波電抗器

規格型號：CKSG-2.1/0.45-7                           系統電壓：400V

適配電容器型號：0.45-30-3     電抗率：7            電容器電壓：450V

其他電壓如：

250V、280V、300V、400V、450V、480V、525V、690V、750V等均可定制。

其他電抗率：1、4.5、6、7、12、13、14等均可定制。

    低壓干式串聯電抗器里面通過的是交流電，它的作用是與功率因數補償電容器串聯，對穩態性諧波（5、7、11、13 次）構成串聯諧振。通常有電抗率4.56電抗器，對5 次諧波通常電抗率為6屬于高感值電抗器，對3 次諧波通常電抗率為1213.

一、串聯電抗器與電容器組串聯組成無功補償裝置,其作用有：1,限制乃至消除不裝設串聯電抗器時電力電抗器組對系統諧波的放大作用；2,降低電容器組的合閘涌流和涌流頻率,易于選擇回路設備及保護電容器；3,降低母線上該次諧波電壓值,提高供電質量；4,限制高于該次諧波電流流入電容器組,抑制高次諧波,保護電容器；5,減少健全電容器組向故障電容器組的放電電流值,保護電容器；6,減少電容器組斷路器分閘電弧重擊穿時的涌流倍數和頻率,以利斷口滅弧,降低操作過電壓幅值。二、 結構特點1.該電抗器分為三相和單相兩種，均為鐵心干式。2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。3.線圈采用F級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有 的美感且有較好的散熱性能。4.電抗器的線圈和鐵芯組裝成一體后經過預烘真空浸漆熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地無噪音地運行。5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。6.外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。三、 使用環境條件1.海拔高度不超過2000米。2.運行環境溫度-25+45，相對濕度不超過90。3.周圍無有害氣體，無易燃易爆物品。4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。四、 性能參數1.可用于400V、660V系統。2.電抗率的種類：1、6、123.額定絕緣水平3kV/min。 4.電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。5.電抗器噪聲不大于45dB6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。8.三相電抗器的任意兩相電抗值之差不大于±3。9.耐溫等級HF級（180）以上。
