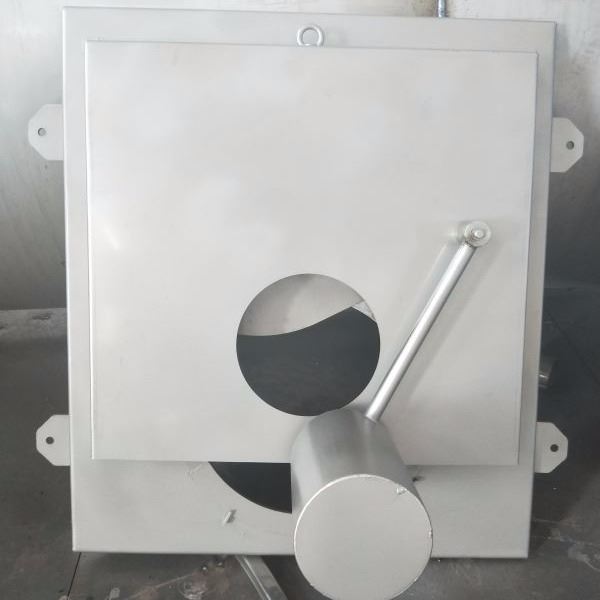

浮筒自控截污裝置
一.產品簡介
浮筒自控截污裝置是專業自動雨水自控截污裝置，應用雨水棄流排污環節，主要用于排出降雨前期污水嚴重的雨水，同時對收集的雨水進行初步的過濾。用于對屋面、地面、道路等匯總之后的雨水棄流的收集與初步過濾。排污利用雨水重力自動運行，雨水和污水自動分開，雨水不會損失。當雨水井內水位上升，自控防倒灌截污裝置內置閘板在浮筒的帶動下關閉截污管口，防止大量雨水進入污水管。內置防倒灌機構為單向止回，當污水井內水位上升，防倒灌機構將自行關閉截污管口，防止污水進入雨水管。正常情況下，自控防倒灌截污裝置內置閘板開啟，合流管內污水通過裝置進入污水管 。
二.產品功能
晴天狀態：晴天時，進水口內全部為污水，水量較小，井體內的水位低，浮筒在重力作用下使得自控截污裝置閘板處于開啟狀態，此時污水全部經由裝置開口流向污水管網；
降雨初期：降雨初期，進水口的流量逐漸增加，井體內的水位也隨之逐步上升，此時浮筒在浮力的作用下帶動自控截污裝置閘板逐步關閉截污管口，此時初期雨水也經由裝置開口流向污水管網；
降雨中后期：隨著降雨的繼續，井體內的水位進一步上升，此時浮筒帶動自控截污裝置閘板完全關閉，從而避免了大量雨水進入到污水管網，稀釋的水從井體內排水口排出；
降雨結束：隨著現狀合流管內水位下降，浮筒帶動自控截污裝置閘板逐步開啟，并恢復到初始狀態。
三.浮筒自控截污裝置產品應用
1、小區、道路、河道排放口等現狀合流管截污
2、合流及分流狀態下初期雨水截流
3、污水水位過高時，防止污水倒灌至雨水系統
4、污水管負荷較大情況下限流，避免大量雨水沖擊污水系統
四.產品特點
1、自控截污裝置為不使用機械式裝置，為成套一體化設備，型號：HRJ(D)JW-,利用水位及浮力，重力實現自控截污裝置對截污管口的啟合。
2、自控截污裝置內置閘板為垂直上下運行。
3、自控截污裝置的密封框將傳動及執行機構密封起來，從而保證整體裝置傳動的穩定性，從而避免出現卡阻現象。
4、自控截污裝置內置閘板可任意限位高度（限位幅度為0截污管口徑）
5、浮筒角度可任意調節（較大140°），轉動角度小于40°即可實現閘門較大開啟;
6、浮筒轉向左右可調，初始角度可以任意調整；
7、．污水口不高于雨水口（參考適用工況標高）
五、自控截污裝置維護
維護參考標準:出廠自控截污裝置說明書
檢查內容：
檢查項目 |
評價標準 |
檢查方式 |
檢查周期 |
浮筒 |
外觀是否完整、吃水有無變化 |
目測 |
3個月 |
傳動機構 |
有無腐蝕、有無連接脫落、活動是否正常 |
目測 晴天觀測 雨天觀測 |
3個月 根據實際天氣情況 |
閘板啟閉 |
晴天時閘門是否處于開啟狀態，雨天時閘門是否處于關閉狀態 |
目測 |
3個月 晴雨天 |
面板 |
有無腐蝕、脫落 |
目測 |
3個月 |
雜物纏結 |
傳動機構有無雜物纏結、管口有無雜物阻礙 |
目測 |
3個月 |
