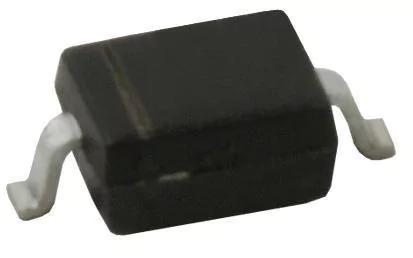

SOD323 大功率保護TVS二極管
TVS二極管，適用于浪涌和ESD保護應用，采用SOD323封裝。單向TVS二極管非常適合用于保護數據線路和直流電源。這款500W、5V、符合用于需要高可靠性的應用，如用于惡劣環境的便攜式電子產品、電源和設備。
全系列型號3.3V-24V
DC0371D3UH DC0571D3UH DC0571D3UH
DC1271D3UH DC1571D3UH DC1871D3UH DC2471D3UH
DC0571D3UH 電性參數及特性
· ESD保護：30kV
· 浪涌保護：>24A
· 保護一條線路
· 單向配置
· 符合RoHS指令
規范
· 單向峰值脈沖功率：500W IPP 130A VC17V (8/20uS)
· 工作溫度范圍：-55°C至+150°C
· 工作峰值電壓：5.0V
· 鉗位電壓：9.8V
· 二極管電容：650pF
應用
· 保護電源總線
· 保護I/O接口
· 過壓瞬態保護
· 電信、計算機、工業和消費電子應用
SOD323系列普容TVS單向/雙向瞬變二極管
ESD 保護和 TVS 浪涌二極管
保護您的系統免受 ESD 和浪涌沖擊。我們的保護二極管的特性包括超低電容、低泄漏電流、低鉗位電壓、超小型封裝、高 IEC 保護和浪涌保護。
SD和SD-C系列瞬態抑制二極管陣列具有下列突出優勢：
可靠的浪涌和增強的ESD保護，其低動態電阻確保為現代電子設備帶來快速反應和低箝位保護，可提供較競爭技術低50%的箝位電壓。堅固的單片式結構意味著它們不存在內在損耗因素，因此使用壽命比受保護的設備更長。其設計可以應對多種ESD或浪涌瞬變而不降低性能。工業標準SOD-323封裝規格適配現有的0805電路板尺寸。
可開發訂制參數，功率，絲印等。
SOD-323封裝TVS二極管
雙向系列：SD03C SD05C SD12C SD15C SD24C SD36C
單向系列：SD03 SD05 SD12 SD15 SD24 SD36
