SM712系列瞬態抑制二極管陣列（ 專為保護具有非對稱工作電壓（-7V至12V）的RS-485應用而設計，使其免受靜電放電（ESD）、電氣快速瞬變（EFT）和雷電引致的浪涌電流帶來的危害。 它能吸收高于IEC 61000-4-2國際標準規定之級別的反復性ESD放電，無需擔心其性能發生減退，并可在極低的箝位電壓下安全地耗散19A的8/20μs波形浪涌電流（IEC61000-4-5）。
功能與特色:
可靠的浪涌和增強型ESD保護功能: ESD，IEC61000-4-2: ±30kV（接觸）；EFT，IEC61000-4-2: 50A；雷電，IEC61000-4-5: 19A；峰值脈沖功率: 600W
非對稱斷態電壓符合RS-485收發器規格
低動態電阻（0.5Ω TYP）提供出色的箝位性能
75pF（）最低電容負載
應用:

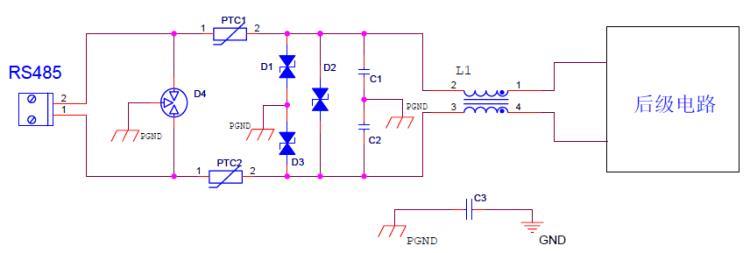

RS-485現場總線
三表遠傳智能抄送
Profibus現場總線
安全系統,
自動柜員機（ATM）
工控儀表，自動化設備
通訊設備，

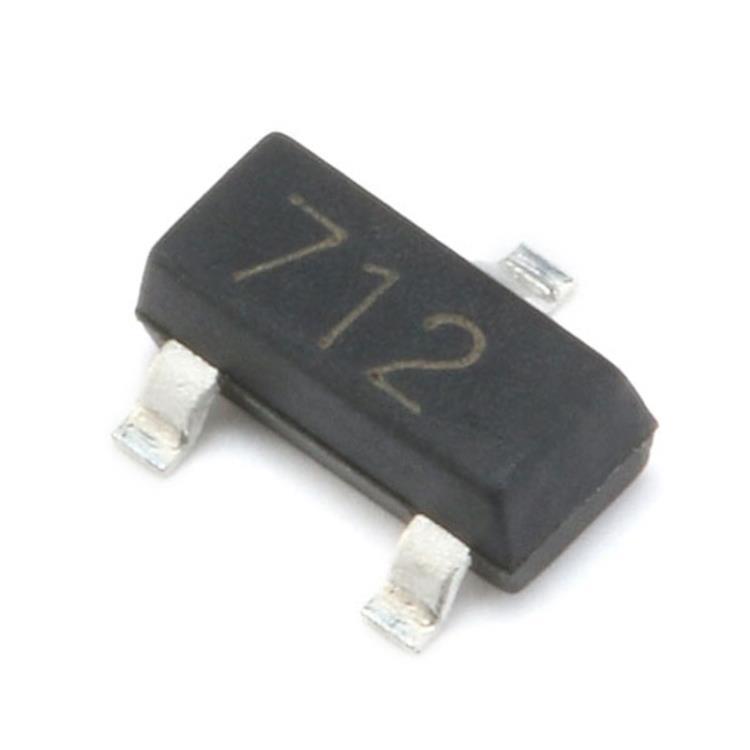

SM712 TVS二極管 TVS DIODE 12V 31V SOT23-3 | 485串口通信用TVS二極管陣列保護器件 |
雙向通道 | 2 |
電壓 - 反向關態（典型值） | 12V（最DA），7V（最DA） |
電壓 - 擊穿（最XIAO值） | 13.3V，7.5V |
電壓 - 箝位（最DA值）@ Ipp | 31V，19V |
電流 - 峰值脈沖（10/1000μs） | 19A（8/20μs） |
功率 - 峰值脈沖 | 600W |
電源線路保護 | 無 |
不同頻率時的電容 | 75pF @ 1MHz |
工作溫度 | -40°C ~ 125°C （TJ） |
安裝類型 | 表面貼裝型 |
封裝/外殼 | TO-236-3，SC-59，SOT-23-3 |
供應商器件封裝 | SOT-23-3 |
