TVS二極管陣列
DFN10 TVS二極管陣列為高速數據端口提供ESD保護，符合IEC 61000-4-2（4級）要求。該瞬態電壓抑制器陣列可保護多達6條數據線，提供5V（一條線路）、3.3V（兩條線路）以及2.2V（四條線路）反向工作峰值電壓，兼容USB 3.1。這款采用DFN10封裝的器件具有0.02pF超低輸入/輸出線路間標準電容值。這一特性使得該器件能夠用于保護高速接口上使用的敏感元件。該器件的小占位面積允許在PCB上布置直通路由，有助于保持高速數據線路的阻抗匹配。
特性
· 針對高速數據端口的ESD保護
· 符合IEC 61000-4-2（4級）要求
· 可保護多達4或6條數據線
· 2.2V至5V反向工作峰值電壓額定值

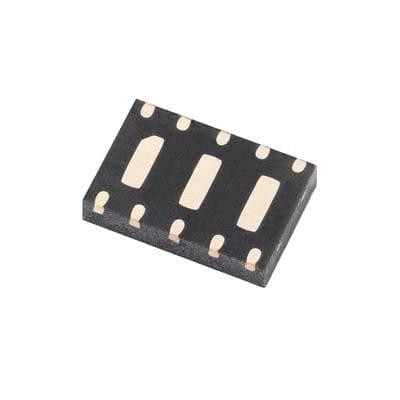

DFN10-3304N TVS/轉向二極管陣列
DFN10-3304N型號TVS/轉向二極管陣列為高速數據端口提供ESD、EFT和浪涌保護。 DFN10-3304N符合下列要求：IEC 61000-4-2 (ESD)、IEC 61000-4-4 (EFT)、IEC 61000-4-5（浪涌）。該瞬態電壓抑制器陣列可保護多達4條數據線路，工作峰值電壓為3.3V。該器件采用DFN-10封裝，直接安裝在工業標準DFN-10占位上。
特性
· 工作電壓：3.3V
· SMT - DFN封裝
· 4pF 電容
· IEC 61000-4-2 (ESD)
· IEC 61000-4-4 (EFT)
· IEC 61000-4-5（浪涌）
應用
· FireWire、T1/E1、T3/E3芯片側保護
· 數字視頻接口 (DVI)
· 以太網 10/100/1000 Base T
· 高速端口保護
· 便攜式電子設
DFN10-3304NCT-ND
類型 | 轉向裝置（軌至軌） |
單向通道 | 4 |
電壓 - 反向關態（典型值） | 3.3V |
電壓 - 擊穿（最小值） | 3.9V |
電壓 - 箝位（最值）@ Ipp | 20V |
電流 - 峰值脈沖（10/1000μs） | 25A（8/20μs） |
功率 - 峰值脈沖 | 450W |
電源線路保護 | 是 |
應用 | 以太網 |
不同頻率時的電容 | 4pF @ 1MHz |
工作溫度 | -55°C ~ 125°C（TA） |
安裝類型 | 表面貼裝型 |
封裝/外殼 | 10-UFDFN 裸露焊盤 |
供應商器件封裝 | 10-DFN（2.5x2.5） |
