用于千兆以太網保護的低壓瞬變二極管集成芯片
SLVU2.8 SLVU2.8-4 SLVU2.8-8
SLVU2.8系列的設計是為了保護以太網線路。它的低電容使它與千兆位以太網兼容。

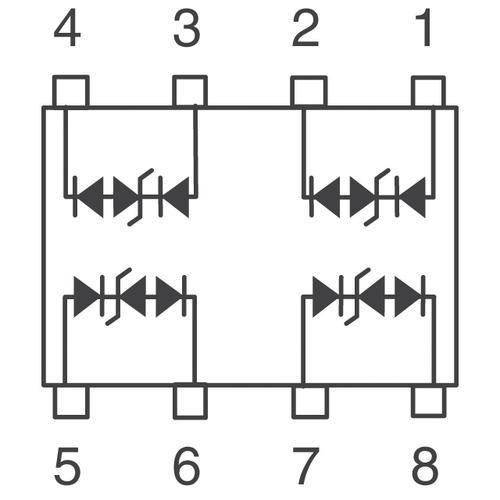

SLVU2.8-4A1被設計成與千兆以太網和千兆位POE兼容，使用兩個SO-8包，并且可以使用一個設備在10/100 Mbps以太網上使用。

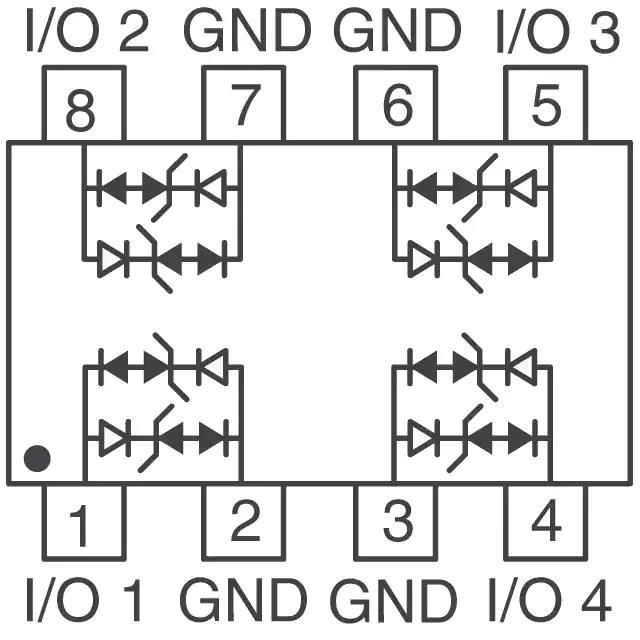

SLVU2.8-8a1的設計是為了與千兆以太網和千兆位POE兼容使用一個單一的SO-8軟件包。
浪涌能力符合iec 61000-4-5級2級(1kV，42Ω，24A).

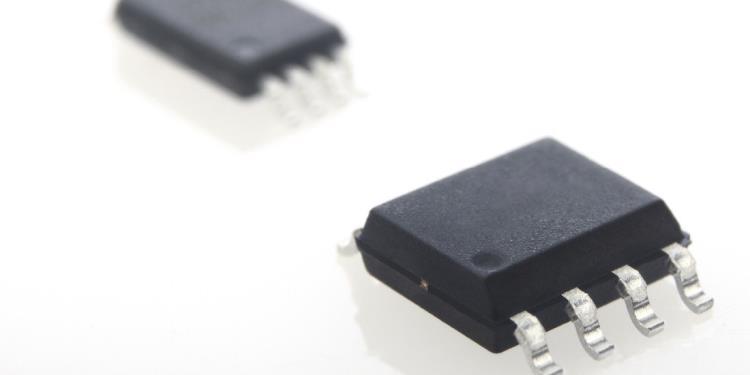

封裝在SO-8，SLVU2.8是一個流通式設計，以盡量減少跟蹤電感。腳印符合IPC 7531標準。
關鍵特征
§ 峰值脈沖電流：30 A8/20μs
§ 低電容：C類型=1.5 PF
§ 隔離電壓：vR=2.8 V
§ 低泄漏電流：iRMAX=0.2μA
§ IEC61000-4-5(1kV 42Ω24A)符合T標準j=150°C
§ 符合下列標準
§ iec 61000-4-2級
§ 15 kV(空氣放電)
§ 8kV(接觸放電)
§ Iec 61000-4-4級
§ ±2kV-40A(5/50 ns)
§ iec 61000-4-5 2級
§ ±1kV-42Ω
SLVU2.8一系列低電容值TVS陣列，可以保護千兆以太網設備。

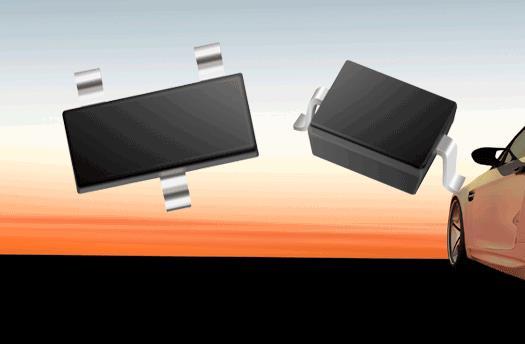

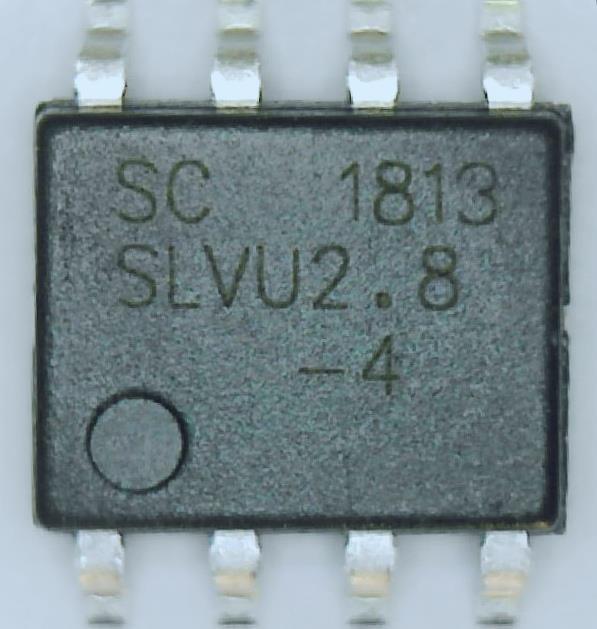

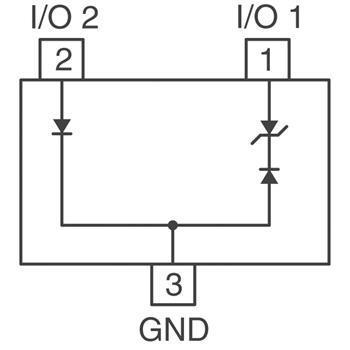

可以使其達到IEC61000-4-2和IEC6100-4-4,和IEC61000-4-5的要求. 目前推出的產品型號SLVU2.8(SOT-23)、SLVU2.8-4(SOP-8)分別為單路,和四路保護.典型應用包括如:在10/100M以太網RJ45數據線,視頻信號線等ESD保護.
特點：
8/20 μs峰值脈沖電流：I = 30A，8 / 2us
低電容Low capacitance:：Ctyp 1.5 Pf
反向工作電壓Stand-off voltage: V R = 2.8 V
低漏電流Low leakage current: I R max = 0.2 μA
Compliant with:兼容：
IEC 61000-4-2 4級：15 kV（空氣放電），8千伏（接觸放電）
IEC 61000-4-2 level 4: 15 kV (air discharge); 8 kV (contact discharge)
IEC 61000-4-4 level 4:±2 kV, 40 A (5/50 ns)
IEC 61000-4-5 level 2:±1 kV, 42 O up to Tj = 150°
SLVU2.8.TCT
SLVU2.8.TC
SLVU2.8-LF-T7
SLVU2.8-8.TBT
SLVU2.8-8.TB
SLVU2.8-8
SLVU2.8-4TB
SLVU2.8-4.TBT
SLVU2.8-4.TB
SLVU2.8-4-T7
SLVU2.8-4-T13
SLVU2.8-4-LF-T7
SLVU2.8-4-LF
SLVU2.8-4
SLVU2.8
