產品分類 更多>>
加工定制
是
品牌
蓋普
型號
GGD1
額定電流
315A
短路關合電流
15KA
殼體防護等級
IP30
外形尺寸
2200x800x600mm
產品認證
CCC

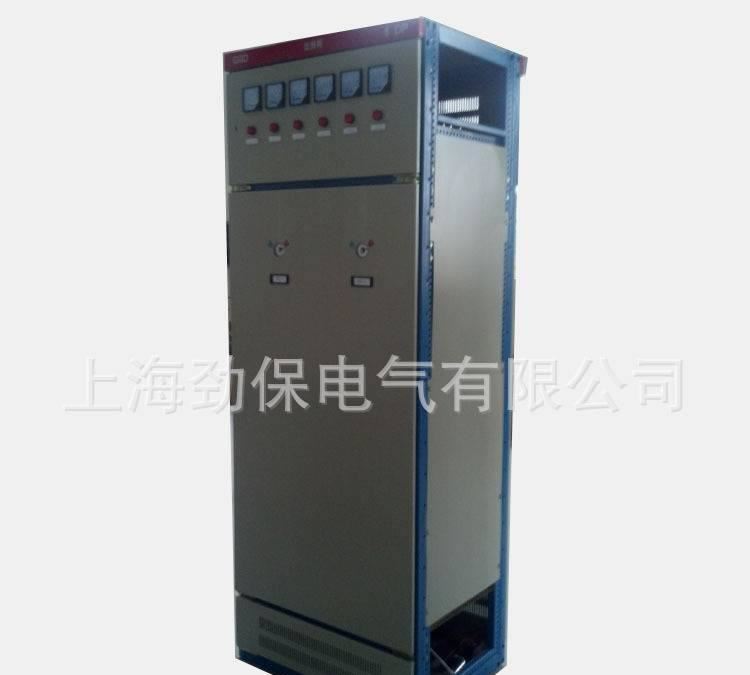

GGD1獨立封裝固定式低壓開關柜
A 技術參數：
1 額定工作電壓 380V
2 額定絕緣電壓 660V
3 工頻耐壓1分鐘 2500V
4 額定頻率 50Hz
5 額定電流 31 400A 500A 630A 800A 1000A
6 額定短路開斷電流 15kA
B 結構特征：
1 柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼生產廠配套供貨，以保住柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高，可以使工廠預生產，及減短了生產周期，又提高了工作效率。
2 柜體設計時充分考慮到柜體運行中的散熱問題，在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，冷風不斷由下槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱目的。
3 柜體的頂蓋在需要時可以拆除，便于現場主母線的裝配和調整。柜頂的四角裝有吊環，用于起吊和裝運。
