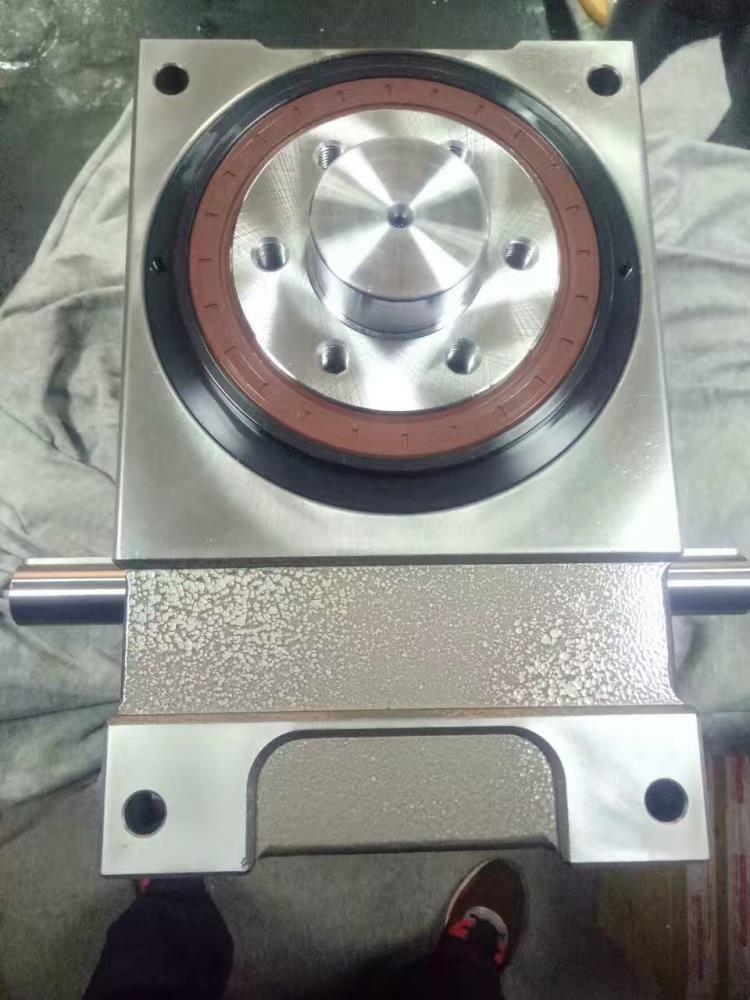

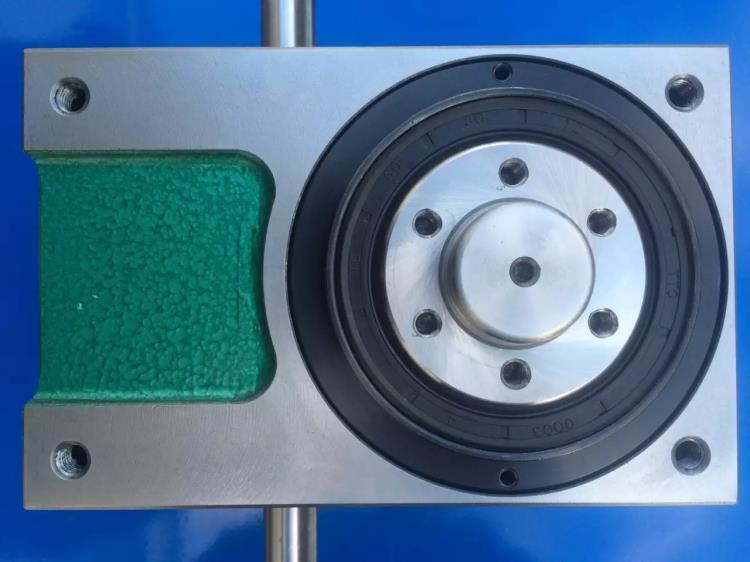

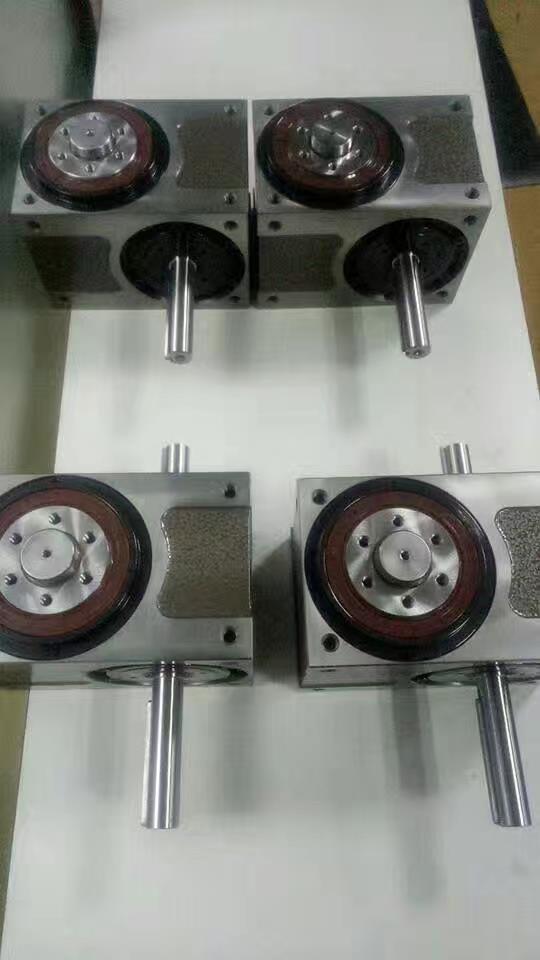

常州間歇分割器 自動化機械用110DF-4-270凸輪分割器
此系列機種出力軸可制作凸緣中空型，即DFH。H表示出力軸為中空型。中空型出力軸通常是連接電源線及空壓風管，訂購時需述說孔徑的尺寸及作用。

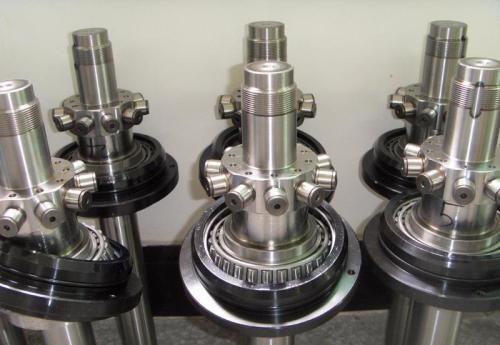

當入力軸旋動時，凸輪滾子按照給定的位移曲線旋轉出力轉塔，而同時又沿肋的斜面滾動。在肋與凸輪的端面平衡的區域里，即在靜態范圍內，滾子接通其軸，但出力轉塔本身并不旋轉。錐度支撐肋通常與兩個或三個凸輪滾子接觸，以便入力軸的旋轉可均勻地傳送到出力軸。如果在錐度支撐肋的凸輪表面和凸輪滾子之間有不順滑情況，則會損害分割器。通過調整軸之間的距離可消除旋轉不順暢的現象。可通過調整預負荷來接近凸輪滾子和凸輪的彈性區，從而加強分割器的剛性。其結構和功能是轉位凸輪和凸輪滾子相結合的性能，能進行高速操作。
1、結構簡單：主要由立體凸輪和分割盤兩部分組成。
2、動作準確：無論在分割區，還是靜止區，都有準確的定位。完全不需要其它鎖緊元件。可實現任意確定的動靜比和分割數。
3、傳動平穩：立體凸輪曲線的運動特性好，傳動是光滑連續的，振動小，噪聲低。
4、輸出分割精度高：分割器的輸出精度一般≤± 30 〃。高者可達≤± 15 〃。
5、高速性能好：分割器立體凸輪和分割輪屬無間隙嚙合傳動，沖擊振動小，可實現高速.
型號有：45DF / 60DF / 70DF / 80DF / 110DF / 140DF / 180DF / 250DF
