美軍標MIL-W-16878/6-(NEMA HP-3 TYPE ET ) 薄壁擠出型輕量化PTFE絕緣導線，250V。 是運用于高溫領域的擠出型PTFE絕緣導線。
PTFE絕緣具有優良的耐高溫，耐腐蝕，耐潮濕、耐老化，耐磨，阻燃等性能，還具有優良的熱穩定性和抗化學性，抗氧化性和高可靠性。
可長期運用于環境或?qū)w溫度在200℃以?xún)?nèi)的電子和電氣領域，短時溫度可達300℃。還可用于電流過載或機械壓力大的系統中，特別適用于安裝空間有限，對重量比較敏感的儀器儀表、電子設備內部。
能夠有效抵抗焊接工藝中電烙鐵高溫對絕緣層收縮熔化的影響。
【產品簡介】
●額定電壓：交流250伏特。
●額定工作溫度： -60℃~+200℃（鍍銀銅絲導體）， -60℃~+250℃（鍍鎳銅絲導體）。
●絕緣層厚度： 0.006英寸（ 0.15mm），此為薄壁型絕緣，具有更?的重量和體積。。

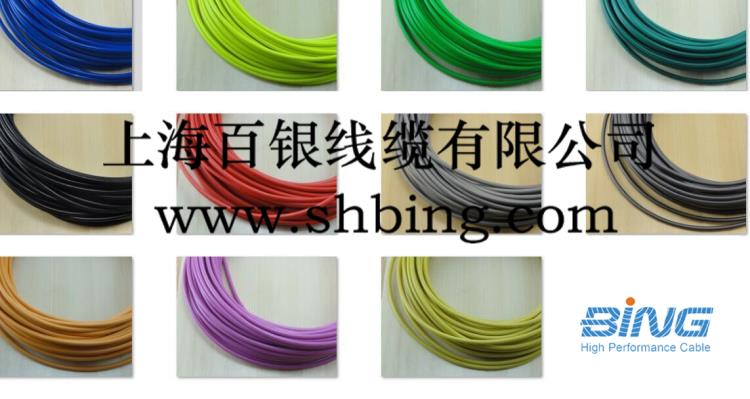

●顏色：黑、棕、紅、橙、黃、綠、藍、紫、灰、白，雙色注條或其他客戶指定的顏色
【產品特性】
●擊穿電壓高： PTFE聚四氟乙烯絕緣材料，不受環境及頻率的影響,體積電阻可達1018歐姆?厘米,介質損耗小,擊穿電壓高。
●耐高低溫： PTFE的長期使用溫度范圍為-190-+260℃，不影響其絕緣特性。高溫短時間可以達到 300℃，具有不燃燒特性，離開火焰即自行熄滅。
●優異的耐化學性：聚四氟乙烯絕緣材料，除熔融的堿金屬外，幾乎不受任何化學試劑腐蝕。例如在濃硫酸、硝酸、鹽酸，甚至在王水中煮沸，其重量及性能均無變化，也幾乎不溶于所有的溶劑，只在300℃以上稍溶于全烷烴（約0.1g/100g）。
●優異的耐候性：聚四氟乙烯不吸潮，不燃，對氧、紫外線均極穩定，所以具有優異的耐候性。
【規格參數】
從M16878/6－38到M16878/6－9都可生產.
注：更多其他規格，或特殊定制產品請來電咨詢
產品代號 | 軍規代號 | AWG | 結構 | 導體直徑 | 最小絕緣直徑 | 不超過絕緣直徑 | 不超過直流電阻 |
M16878/6-38-1 | N/A | 38 | 1/38 | .004 (.10) | .012 (.31) | .018 (.46) | 2125 |
M16878/6-38-7 | N/A | 38 | 7/46 | .005(.13) | .013 (.33) | .019 (.48) | 1774 |
M16878/6-36-1 | N/A | 36 | 1/36 | .005 (.13) | .013 (.33) | .019 (.48) | 1361 |
M16878/6-36-7 | N/A | 36 | 7/44 | .006 (.15) | .014 (.36) | .020 (.51) | 1351 |
M16878/6-34-1 | N/A | 34 | 1/34 | .006 (.15) | .014 (.36) | .020 (.51) | 886 |
M16878/6-34-7 | N/A | 34 | 7/42 | .008 (.20) | .015 (.38) | .021 (.53) | 846 |
M16878/6-32-1 | M16878/6 BAA-X | 32 | 1/32 | .008 (.20) | .016 (.41) | .022 (.56) | 554 |
M16878/6-32-7 | M16878/6 BAB-X | 32 | 7/40 | .009 (.23) | .020 (.51) | .024 (.61) | 567 |
M16878/6-32-19 | M16878/6 BAG-X | 32 | 19/44 | .010 (.25) | .020 (.51) | .024 (.61) | 502 |
M16878/6-30-1 | M16878/6 BBA-X | 30 | 1/30 | .010 (.254) | .020 (.51) | .024 (.61) | 348 |
M16878/6-30-7 | M16878/6 BBB-X | 30 | 7/38 | .012 (.31) | .022 (.56) | .026 (.66) | 329 |
M16878/6-30-19 | M16878/6 BBG-X | 30 | 19/42 | .012 (.31) | .022 (.56) | .026 (.66) | 315 |
M16878/6-28-1 | M16878/6 BCA-X | 28 | 1/28 | .013 (.33) | .023 (.58) | .027 (.69) | 223 |
M16878/6-28-7 | M16878/6 BCB-X | 28 | 7/36 | .015 (.38) | .025 (.64) | .029 (.74) | 210 |
M16878/6-28-19 | M16878/6 BCE-X | 28 | 19/40 | .015 (.38) | .025 (.64) | .029 (.74) | 207 |
M16878/6-26-1 | M16878/6 BDA-X | 26 | 1/26 | .016 (.41) | .026 (.66) | .030 (.76) | 138 |
M16878/6-26-7 | M16878/6 BDB-X | 26 | 7/34 | .019 (.48) | .029 (.74) | .033 (.84) | 131 |
M16878/6-26-19 | M16878/6 BDE-X | 26 | 19/38 | .019 (.48) | .029 (.74) | .033 (.84) | 123 |
M16878/6-24-7 | M16878/6 BEB-X | 24 | 7/32 | .024 (.61) | .034 (.86) | .038 (.97) | 81 |
M16878/6-24-19 | M16878/6 BEE-X | 24 | 19/36 | .024 (.61) | .034 (.86) | .038 (.97) | 78 |
M16878/6-22-7 | M16878/6 BFB-X | 22 | 7/30 | .030 (.76) | .040 (1.02) | .044 (1.12) | 52 |
M16878/6-22-19 | M16878/6 BFE-X | 22 | 19/34 | .030 (.76) | .040 (1.02) | .044 (1.12) | 49 |
M16878/6-20-7 | M16878/6 BGB-X | 20 | 7/28 | .038 (.97) | .048 (1.22) | .052 (1.32) | 33 |
M16878/6-20-19 | M16878/6 BGE-X | 20 | 19/32 | .038 (.97) | .048 (1.22) | .052 (1.32) | 30 |
注：更多其他規格，或特殊定制產品請來電咨詢
