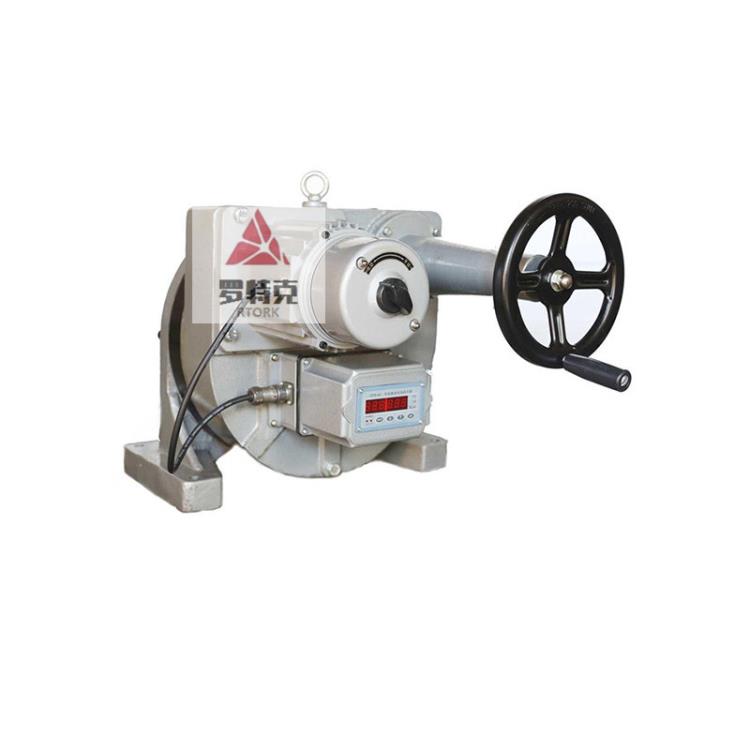

DKJ-3100D角行程電動執行器
是DDZ型電動單元組合儀表中的執行單元，它接受上位儀表的控制信號，自動地操縱執行機構完成調節任務，廣泛地用于電站、化工、石油、冶金、建材、水處理、供熱、輕工等行業。其電氣控制特點如下： 1．電氣控制電路采用了微處理器（CPU）硬件、軟件技術使得現場調試極為簡單，通過就地操作按鈕（手動開關），進入調試菜單，將閥位運行到開極限位置， 確認、然后再關到極限位置（機械定位上下限），確認，內部微處理器將自動識別這兩個極限位置，并將其數值儲存。閥位信號輸出（4-20mA），經軟件計 算，自動對應執行器始點至終點范圍，現場調試工作既可完成。 2．改進了電機制動功能去掉機械摩擦制動，依據不同軸力矩輸出調整不同的電子制動時間。 3．強大的故障自診斷功能，在整機運行期間微處理器（CPU），連續監控執行機構運行狀態，如輸入給定信號（指令）、電機運行力矩、電源相位，經自診斷發 出各種故障、狀態、信息并做出自動糾正和報警輸出。 4．斷信號故障處理、正反作用、制動時間、不靈敏區等功能均通過字符代碼以問答方式進行預置設定，在設計選項型時，對執行器要求完成不同的功能操作（開關 型、遠控型、調節型）均可在一臺執行器上實現，簡化了選型和調試過程減少了備品備件數量，即省資金，減少庫存。 6．給定信號（指令）與閥位輸出信號電隔離不共地消除共模干擾。 7．伺服電機控制采用過零觸發電力器件，消除電源諧波污染。 8．非侵入式紅外遙控操作。 9．工作電源 220vAc
電動執行器工作原理簡述如下：
1、交流伺服電動機
我廠生產的角行程電動執行機構，由單相伺服電動驅動（DKJ610亦可用三相電機驅 動），該系列的單相伺服電機有杠桿制動式和電磁制動式二種可供用戶選用。
電磁制動式電機增大了力矩,降低工作電流,提高制動能力，互換性好。
當就地手操時,只要將電動機上手端部的旋鈕切到“手動”位置，即可使制動盤和制 輪脫開,進行就地手動操作執行機構上的手輪。
2、減速器
減速器是將高轉速、小轉矩的電動機輸出功率轉變成低轉速、大轉矩的執行機構輸出 軸動率的減速傳動機構。本減速器系屬圓柱齒輪與少齒差行星齒輪減速器的混合機構。
ZPE-伺服放大器 SD-單相伺服電動機 DFD-n、m型操作器 SFD-S型操作器 WF-S-位置發送器 J-磁箱
ZPE-2001型配單相交流電動機 G-閥門裝置
SKJ-2100，SKJ-3100，SKJ-4100，SKJ-5100，SKJ-6100，SKJ-7100
DKJ-2100D，DKJ-3100D，DKJ-4100D，DKJ-5100D，DKJ-6100D，DKJ-7100D
