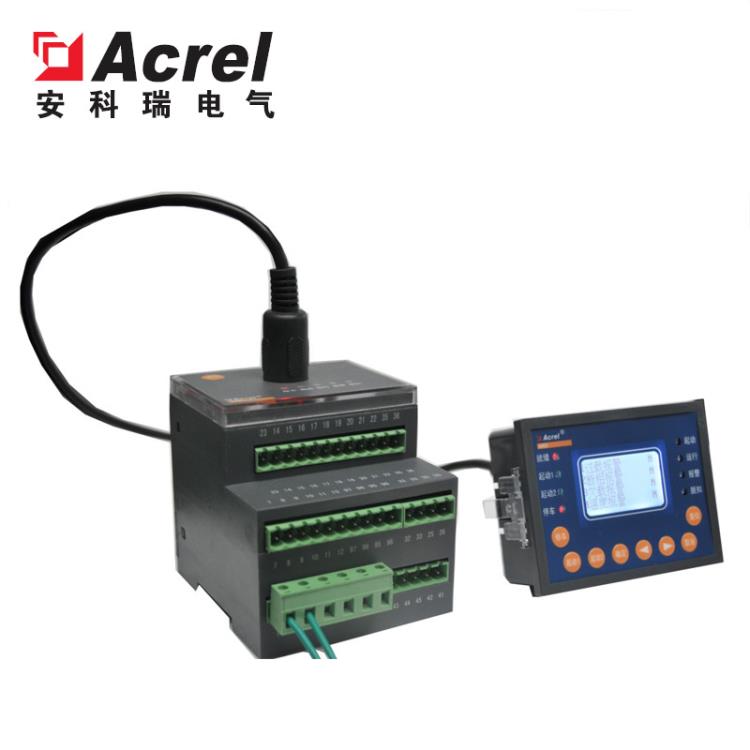

ARD2F系列低壓電動機保護器
1 概述
ARD2F 系列智能電動機保護器（以下簡稱保護器），采用新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的起動超時、過載、堵轉/阻塞、斷相、不平衡、欠載、接地/漏電、過壓、欠壓、相序、過功率、欠功率、溫度、外部故障等多種情況進行保護，設有SOE 故障事件記錄功能，方便現場維護人員查找故障原因，并通過LCD 四行中文液晶顯示屏、狀態指示燈等各種方式，將電機的運行狀態清晰、直觀地顯示出來。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。該保護器具有RS485 遠程通訊接口，DC4～20mA 模擬量輸出，方便與PLC、PC 等控制機組成網絡系統，實現電動機運行的遠程監控。
2 產品型號
注：1、帶有起動控制時，保護器最多提供2 個起動繼電器用于順序控制外部2 個接觸器的閉合/斷開，從而實現電動機的不同起動方式（如Y-Δ轉換起動、正反轉控制，自耦降壓起動等）；
2、溫度保護的測量范圍：熱電阻100Ω～30kΩ；
3、對于無顯示要求的客戶，必須在一批訂單中訂購一個90FL 顯示單元，作為調試使用。
3 通用技術指標
4 外形尺寸及安裝（單位mm）
4.1 外形及安裝開孔尺寸
4.2 保護器顯示單元安裝尺寸
4. 3 互感器安裝尺寸
參見ARD2 互感器安裝尺寸
4.4 抗晃電模塊
4.5 AC380 電源模塊
5 顯示
用戶可以通過顯示單元上的LED 指示燈和中文液晶顯示屏觀察電動機的運行狀態，并可通過按鍵來控制電動機起動、停車、復位、設置參數等。
