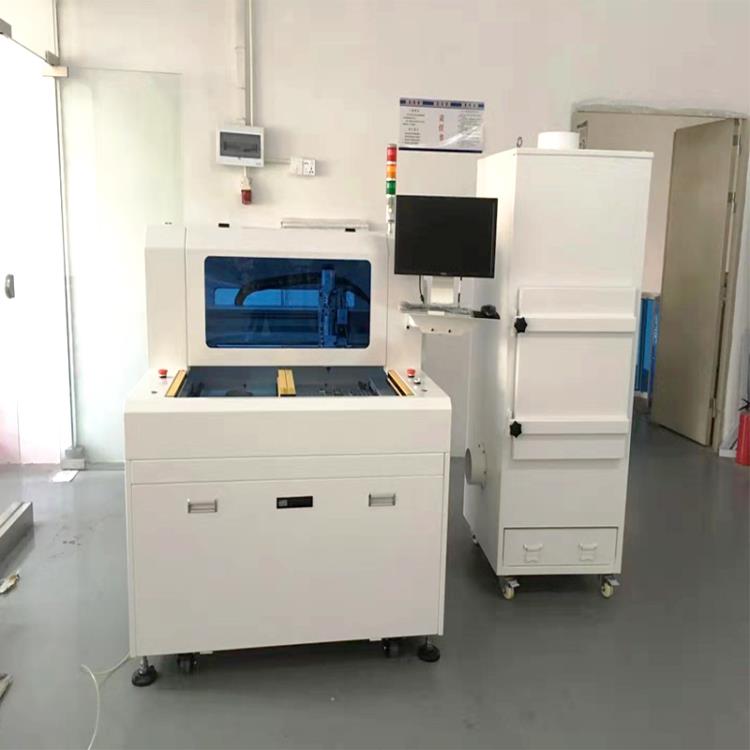

機器性能指標
Overall(概述) | |
設備尺寸 | 1260mm x 1260mm x 1420mm |
重量 | 700KG |
底腳可調高度 | 60~110mm |
Manipulator | |
操縱馬達類型 | Panasonic MINAS A5系列 |
操縱馬達重復精度 | 0.001mm |
大行程范圍 | 800mm*450mm*70mm |
Work station(工作臺) | |
板的定位方式 | 治具定位、頂針定位、視覺校正 |
進出板方式 | 左右工作臺松下伺服+絲桿導軌驅動 |
單臺面分板大尺寸 | 350mm*400mm |
板大厚度 | 5mm |
Fixturing(夾具) | |
剛性夾具 | 客戶訂制防靜電治具 |
上端夾緊 | 采用孔定位方式 |
Spindle Motor(主軸) | |
功率 | 400W |
大轉速 | 40000rpm/min |
冷卻方式 | 自然冷卻方式 |
更換工具方式 | 專用扳手更換 |
Routing capability | |
大切割速度 | 100mm/s |
大移動速度 | 3000mm/s |
切割重復精度 | 0.025mm |
Vacuum System | |
過濾系統功率 | 2.2KW380V電機 |
過濾器 | 立式 |
Utilities | |
Power(功率) | 4.5KW AC380V |
Air supply(氣壓) | 4-6KG/cm2 |
Programming(程序) | |
編程方式 | 在線編程 |
編輯功能 | 直線、斜線、圓孤、圓 |
程序存儲 | 跟據需要選擇存儲位置 |
配置編程CCD | Daxiang540TVL系列高像素彩色CCD |
刀具直徑補償 | 自動 |
過濾器設定 | 每次加工完成停機自動振打清潔過濾袋并將灰塵集中到集塵箱 |
Operation Monitors | |
三色燈 | 高亮度三色燈監視機器的各種工作狀態 |
工具好壞檢測 | 刀具壽命使用累計距離檢測 |
馬達過熱檢測 | 具有過熱、過載、低電壓等保護功能 |
伺服過載檢測 | 具有過載、線路是否正常、低電壓等保護功能 |
工具壽命跟蹤 | 刀具壽命累計距離檢測 |
分板計數 | 分板計數,分板用時計數方式。 |
機器報錯記錄 | 軟件自動機器報警提示 |
III. Accuracy | |
軸位置精度 | ±0.01mm |
分板精度 | ±0.025mm |
機臺重覆精度 | ± 0.01mm |
重覆切割精度 | ±0.025mm |
IV. Safety | |
工作范圍保護罩 | 采用四面密封保護方式 |
緊急停止按鈕 | 左右工作臺 |
深圳市輝迪亞電子有限公司,公司設備工程師3名,技術員組裝員高達10多名,公司專注于為電子制造企業提供SMT/AI設備,周邊設備原廠直銷,非標自動化設備定制,曲線全自動分板機設備,分為單臺面分板機,以及雙臺面分板機,,歡迎各位客戶來工廠參觀。
公司目前產品有全新自動下板機、全自動上板機、緩存機、接駁臺、移載機、轉角機、工作臺、半自動印刷機等SMT周邊設備,全新全自動曲線分板機,單臺面雙臺面分板機;全新離線AOI、在線AOI
二手西門子貼片機、雅馬哈貼片機、松下貼片機等,出售二手回流爐、二手全自動印刷機、二手AOI等設備的銷售以及買賣。配套SMT整線設備銷售及租賃,庫存大量二手品牌機現貨。
深圳市輝迪亞電子有限公司、東莞市輝迪亞電子有限公司、出售全自動下板機、全自動上板機、緩存機、接駁臺、移載機、轉角機、工作臺、半自動印刷機等設備,承接各類非標自動化設備定制、上板機批發、SMT上板機、 收板機送板機上板機自動上下板機全自動下板機全自動緩存機SMT周邊設備、 PCB板收板機全自動上板機、收板機送板機、上板機、自動上下板機、全自動下板機、全自動緩存機、 SMT周邊設備、 全自動收板機、全自動送板機上板機廠家、波峰焊上板機、下板機定做、下板機 全自動、下板機 smt 上板機 設備定做、smt上板機、放板機收板機 smt自動化設備、SMT周邊設備自動下板機送板機、上板機 自動、smt上下板機、pcb上板機、 全自動緩存機、吸板機、轉角機、平行移載機、深圳設備廠、東莞SMT設備廠、接駁臺、軌道、
