SPI錫膏檢測機用于錫膏印刷機之后，貼片機之前，檢測出錫膏印刷的不良體積、面積、高度、偏移、缺失、破損、高度偏差等。使用SPI確認印刷狀態，并把印刷狀態反饋給印刷機，提升焊錫的印刷品質，降低不良率。

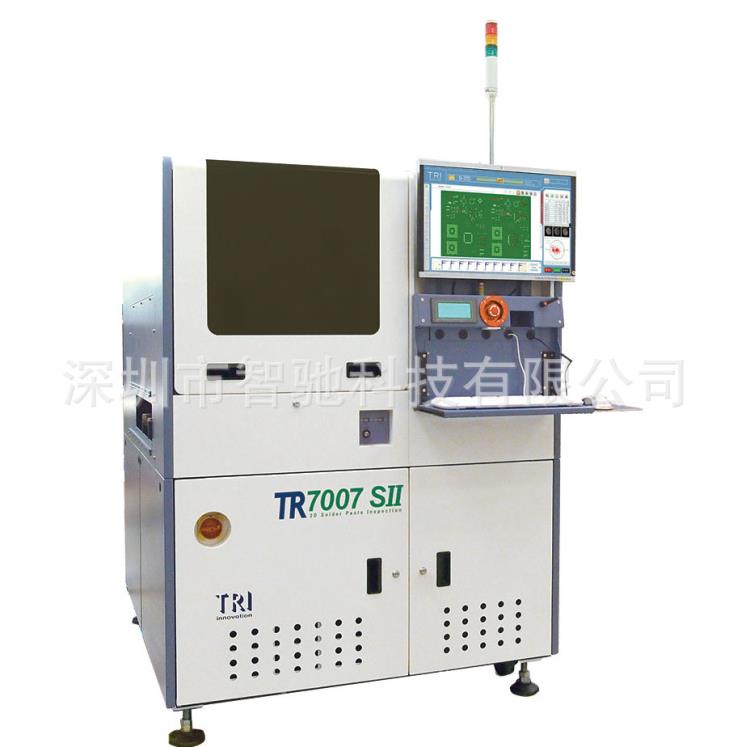

德律TR7007SII SPI錫膏檢測機，檢測速度高達200cm2/sec。高精度在線型無陰影的錫膏印刷檢測解決方案提供全3D檢測，分辨率包含15μm或10μm并具備高精度線型馬達平臺。此系統的特點包括closed loop function、強化的2D成像技術、自動板彎補償功能與條紋光掃描技術。此系列亦有雙軌架構之機型，在不增加機臺落地空間下，大幅提升了生產線的產能。
德律TR7007SII SPI錫膏檢測機技術參數：
Imaging Method | Dynamic Imaging |
Camera | 4 Mpix |
Imaging Resolution | 10 μm or 15 μm (factory setting) |
Lighting | RGB LED |
3D Technology | 2-way Digital Fringe Pattern |
Field of View | 4 Mpix@ 10 μm: 20 x 20 mm |
Imaging Speed | 4 Mpix@ 10 μm: 90 cm2/sec |
Height Resolution | 0.4 μm |
Max. Solder Height | @ 10 μm: 420 μm |
X-Axis Control | Linear Motor and linear scale with DSP-based controller |
Y-Axis Control | Ballscrew + AC-servo controller |
Z-Axis Control | Ballscrew + AC-servo controller |
X-Y Axis Resolution | 0.5 μm |
Z-Axis Resolution | 1 μm |
Max PCB Size | 510 x 460 mm* |
PCB Thickness | 0.6-5 mm |
Max PCB Weight | 3 kg |
Top Clearance | 40 mm |
Bottom Clearance | 40 mm |
Edge Clearance | 3 mm |
Conveyor Height | 880 – 920 mm |
WxDxH | 1220 x 1663 x 1620 |
Weight | TR7007 SII: 920 kg |
