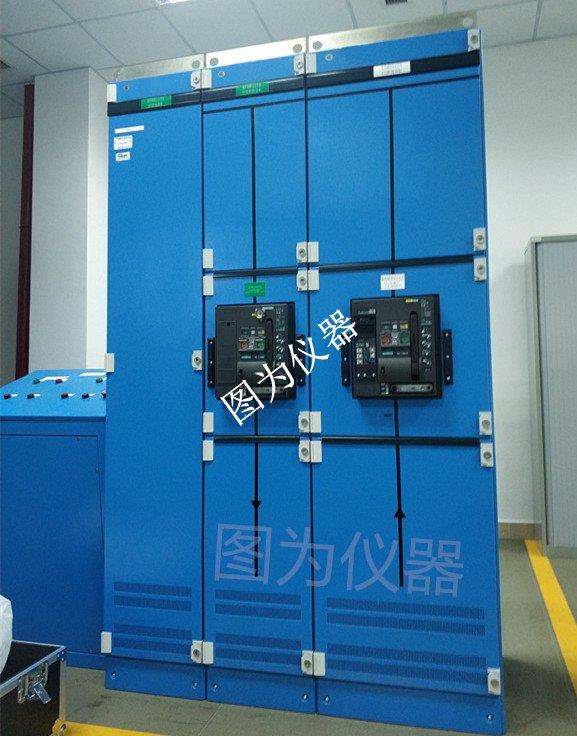

ACB框架斷路器動作特性綜合測試臺依據GB14048.1 低壓開關設備和控制設備；GB14048.2低壓開關設備和控制設備 第2部分 斷路器

技術參數：

1、設備電源電壓：380V±10%，50Hz

2、設備總容量：160kVA；

3、輸出電流范圍1000A～20000A電流，采用電子式電流源（延時輸出電流1-5000A，瞬時輸出電流1--20000A）；

4、配二次回路夾緊裝置1套和控制系統 ；

5、該設備對產品測試延時電流200A-10000A、瞬時電流500A-20000A；

6、該設備電流輸出采用銅排輸出；該檢測設備能（DW45）、2000及3200-6300A型 不同殼架電流級的測試。如In=200A，400A，630A，800A，1000A，1250A，1600A，2000A，2500A，3200A

7、DW45系列測試夾具采用口字型多股編織導線銅頭上下氣動式壓緊方式，壓緊高度方式可調，接觸牢固。單極測試，夾具可左右移動分別測試開關A/B/C極。。二次接線采用手動接線壓緊，有抽屜式、框架兩種夾具。

8、較高輸出電壓：采用電子式電壓源，二路AC/DC/0~500V。一路電壓欠壓脫扣器工作，欠壓調節范圍35%~110%內任意調節。二路電壓供分勵、儲能、合閘工作、tooweeb智能控制器工作，電壓范圍85%~110%任意調節，在觸摸屏任意設置即可。輸出電壓有保護開關以防短路。

9、操作方式采用面板手動操作與tooweeb微機觸摸兩種測試方式（但每次只能選擇一種測試方式）。其中微機壽命測試可設定次數后自動循環測試。欠壓、分勵動作電壓可設定至35%、85%、110%等電壓值自動測試。

10、對框架斷路器的短路、過載、動作特性等綜合測試。

11、設備的絕緣電阻≥5MΩ；

12、波形失真：≤3%,

13、系統誤差：≤±5%,

14、采用12寸觸摸屏控制

15、設備采用tooweeb電腦工控機設置、顯示測試參數，記錄產品的測試結果及自動判斷產品合格狀態；

測試流程：

電操機構特性：檢測電源電壓在0.85Ue時能正常操作。

分勱脫扣器特性：電源電壓在額定電壓的0.70～1.1Ue 之間應能使斷路器斷開

合閘電磁鐵特性：電源電壓在0.85Ue～1.1Ue之間應能使斷路器合閘

智能控制器：電源電壓在0.85Ue～1.1Ue時能正常工作

欠壓脫扣器特性：1.電源電壓下降或緩慢下降到脫扣器額定電壓的70%～35范圍內，欠壓脫扣器能使合閘的斷路器斷開；
