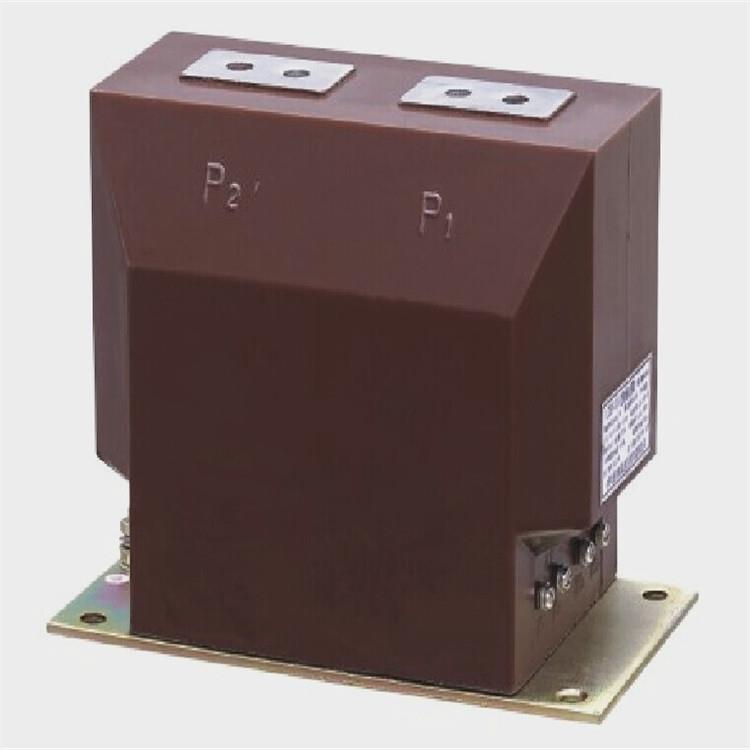

LZZBJ9-10電流互感器(A,B,C) LZZBJ9-10W1C、LZZBJ9-10Q一、產品概述LZZBJ9-10、LZZBJ9-10Q、電流互感器是戶內環氧樹脂澆注支柱式全工況型產品，在額定頻率50Hz、額定電壓10kV及以下的電力系統作電流、電能計量或繼電保護使用,適用于中置式開關柜及其它型式的開關柜，本型號的產品還可根據用戶要求生產二、三繞組復變比結構。目前準確級有0.5、0.2、0.5S、0.2S級，保護級10P10、10P20等，另可以定制非標產品，詳細請來電咨詢。 二、LZZBJ9-10型電流互感器結構及特點LZZBJ9-10W1C(A,B,C)型電流互感器由于采用了環氧樹脂全封閉澆注所以產品耐潮濕、耐污穢、尺寸小、重量輕，適合于任何位置、任意方向安裝。 三、產品技術參數1、LZZBJ9-10額定絕緣水平：12/42/75kV ； 2、負荷的功率因數：COSφ=0.8（滯后）； 3、 額定二次電流：5A或1A; 4、表面爬電距離：滿足II級污穢等級要求； 5 、產品標準：GB1208-2006《電流互感器》。 6 、儀表保安系數：FS≤10; 7、 其它技術參數見表 四、產品選型參數表電流變比(LZZBJ9-10A、LZZBJ9-10B、LZZBJ9-10C）準確級組合準確級及額定輸出保護級一秒熱穩定電流(KA)動穩定電流(KA)0.20.5額定輸出準確級及限值系數5/50.2S/0.50.2/0.50.2S/10P100.2/10P100.5S/10P100.5/10P100.5/10P2010va10va15va10P1010P205P105P200.81.910/51.53.815/52.35.820/537.530/54.511.240/561550/57.518.875/511.529100/51537.5150/5 200/522.556.5300/5、400/5、500/5、600/545112.5800/5、1000/5、1200/5、1500/5、2000/5、2500/563157.53000/580160 |
