雙金閥門氣動圓頂閥主要技術參數：
   型號：YDF
   口徑：DN150、DN200、DN250、DN300
   公稱壓力：1.0MPa
   工作溫度：≤200°C
   控制氣源壓力：0.4-0.6MPa
   耗氣量：1-3L/次
   氣缸輸出轉矩：75-650N.m/5bar
   工作介質：粉粒狀物料

用途及特點：

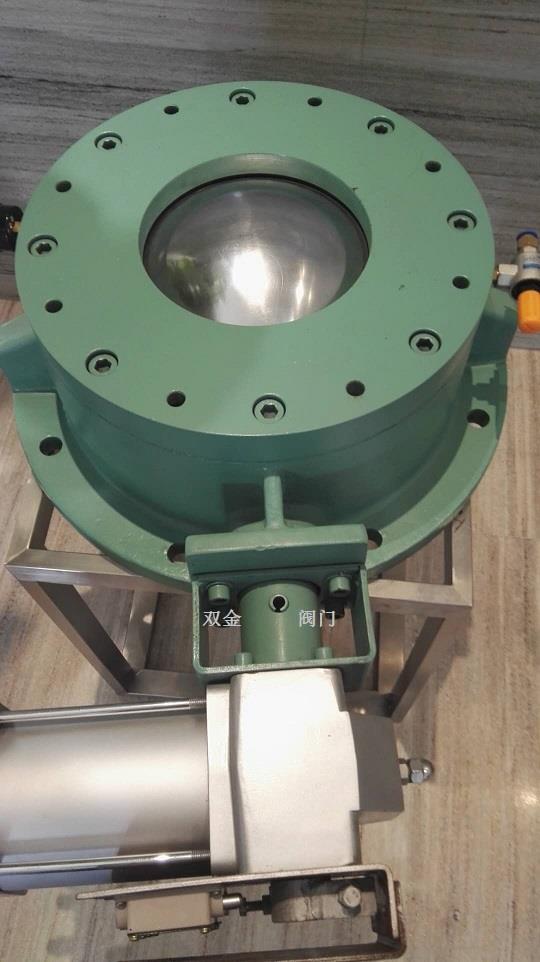

   雙金閥門氣動圓頂閥也叫球型氣鎖閥是一種新型的快速關閉閥門，它采用國際先進的氣封式結構，閥門啟閉時閥芯與可充氣密封圈之間無接觸，密封圈采用特殊配方橡膠制成，可廣泛應用于粉狀物料的密封，是氣力輸送系統中的關鍵部件，廣泛應用于電力、冶金、化工、食品、制藥等領域。 閥芯動作時與密封圈無接觸、運行阻力小、使用壽命長；采用可充氣式密封圈，密封性好；氣動執行器采用直線汽缸或扇形氣缸全封閉驅動，輸出扭距大，性能可靠，可滿足在惡劣工況條件下工作。

工作原理：
     YDF圓頂閥閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保持有約2mm的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與橡膠密封圈之間不產生磨擦，減少磨損圓頂閥，氣動執行元件為全密封直線或扇形氣缸，直接驅動圓頂閥轉動，有效地防止了灰塵進入其中造成磨損、泄漏等現象的發生。當圓頂閥處于關閉狀態時，橡膠密封圈充氣、膨脹，緊緊地壓在球面圓頂閥芯上，從而形成一個非常可靠密封環帶，阻止了管道內物料的流動。YDF圓頂閥閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸，以確保密封的可靠。橡膠密封圈采用特種橡膠制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。該閥適用于氣體、液體、半流體及固體粉末等物質。
注意事項：
   橡膠密封圈充氣壓力應保證在0.40—0.60MPa且高于輸送壓力0.15MPa，氣缸工作壓0.45-0.65MPa，使用潔凈、干燥、無油壓縮空氣。
安裝、使用要點：
  1、安裝前應仔細閱讀本說明書，并核對閥門型號、通徑及技術參數。
  2、嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道預留的閥門安裝距離應適當，法蘭兩邊加墊片。
  3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ。
  4、供應粉粒狀物料專用的圓頂閥出廠前已經過調整和動態試驗，氣路連接完好。
