神州510AOI檢測儀是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備，AOI檢測設備作為一種無接觸、無損傷的檢測手段，應用范圍廣泛，尤其是在半導體、汽車、制藥及其他行業均能發揮其優勢，特別是在大批量重復性的檢測過程中，用AOI檢測設備代替人工檢測，可以大大提高生產的效率和質量。

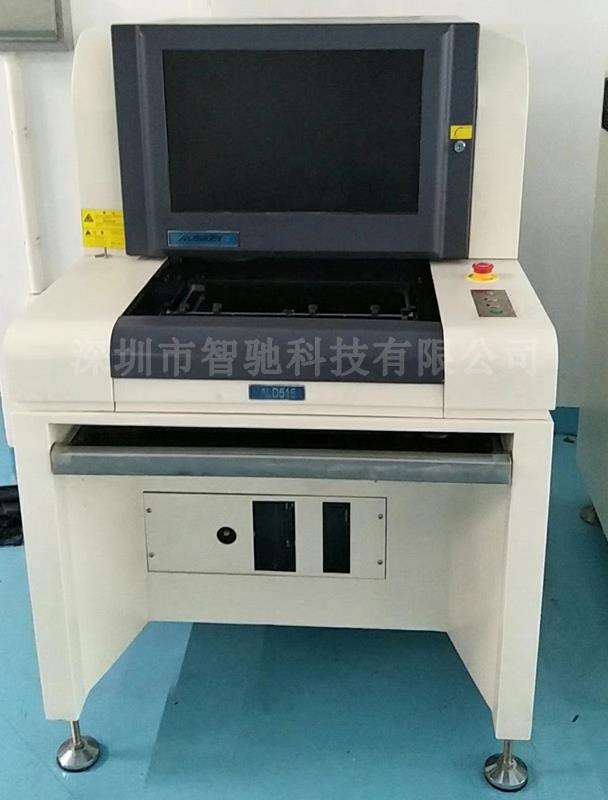

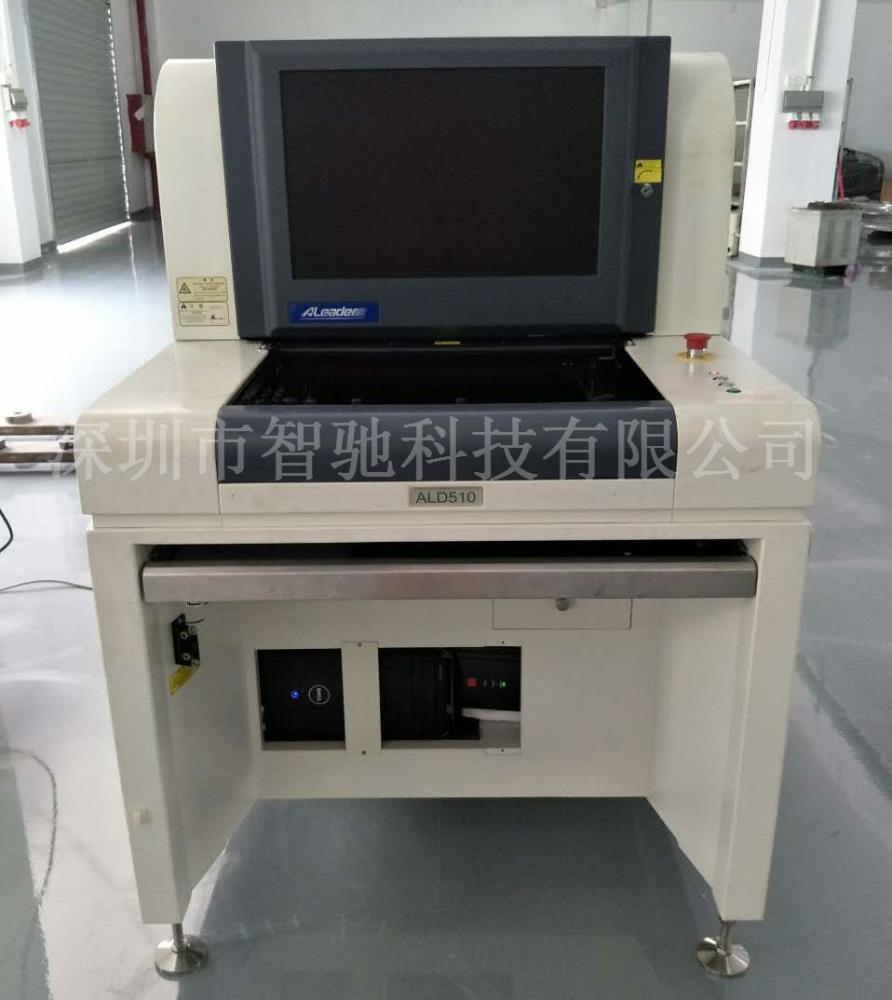

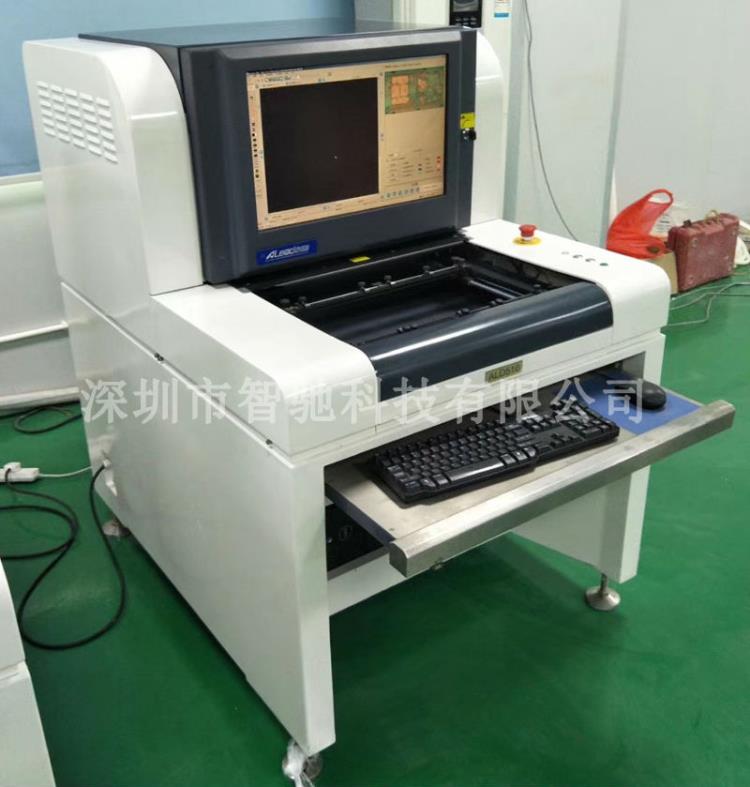

神州510AOI檢測儀

神州510AOI檢測儀規格參數：

AOI功能參數　

檢測的電路板         SMT錫膏印刷后及回焊爐前和回焊爐后電路板檢查

檢測方法             統計建模，全彩色圖像比對，根據不同檢測點自動設定其參數（如偏移、極性、短路等）

攝像頭                 全彩色3CCD高速數字相機

分辨率/視覺范圍/速度    （standard）20μm/Pixel　FOV : 25.6×20.48　檢測速度＜280ms/FOV （標配）

（option）　15μm/Pixel　FOV : 19.2×15.36　檢測速度＜260ms/FOV（選配）

光源                 高亮頻閃RGBB/RGBR四色環形塔狀LED光源 (彩色光)

編程模式             快速手動編程、CAD數據自動搜索元件庫

遠程控制             通過TCP / IP網絡實現遠程操作、隨時隨地查看、啟動或停止機器運行、修改程序等操作

檢測覆蓋類型         錫膏印刷：有無、偏移、少錫、多錫、斷路、連錫、污染等

零件缺陷             缺件、偏移、歪斜、立碑、側立、翻件、錯件，OCV、破損、反向等

焊點缺陷             錫多、錫少、虛焊、連錫、銅箔污染等

特別功能             同一機臺可通過校準光源測試紅膠板、鍵盤，可作坐標機使用等

零件測試         15μm：0201chip & 0.3pitch IC

SPC和制程調控         全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析，可輸出Excel、Txt等文件格式

條碼系統             選配手動條碼識別槍

服務器模式             采用中心服務器，可將數臺AOI數據集中統一管理

操作系統             Windows XP Professional

檢查結果輸出         22英寸液晶顯示器，OK/NG信號，向Repair station發送數據文件（選項）

AOI系統參數　

PCB尺寸范圍            50×50mm(Min)～430×330mm(Max)

PCB厚度范圍            0.3 to 5 mm

PCB夾緊系統邊緣間隙    TOP：3.5 mm Bottom：3.5 mm

PCB重量            3KG

PCB彎曲度                ＜5mm 或 PCB對角線長度的2%

PCB上下凈高            PCB上面（Top Side）: 30 mm PCB底部（Bottom Side）: 50 mm

PCB固定系統            自動張開和收起的雙邊夾具、自動補償PCB彎曲變形

PCB固定系統離地高度    85 0 to 920 mm

PCB固定系統 / 時間        Y方向移動　 進板/出板時間：2秒

X/Y 平臺驅動            絲桿及AC伺服馬達驅動，定位精度＜10μm； PCB在Y方向移動，Camera在X方向移動

電源                    AC230V 50/60 Hz 小于0.8KVA

氣壓                    不需要

設備重量                約520KG

設備外形尺寸            1070×900×1310mm (L×W×H)

環境溫濕度                10～35℃ 35～80％ RH
