一、概述

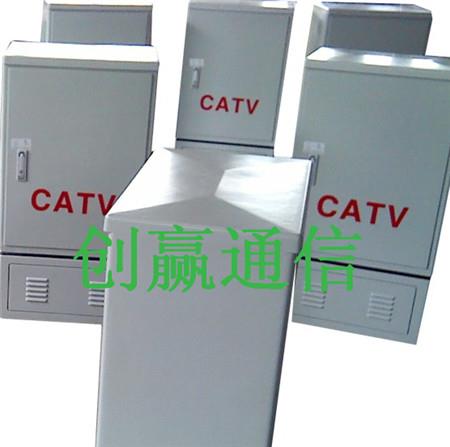

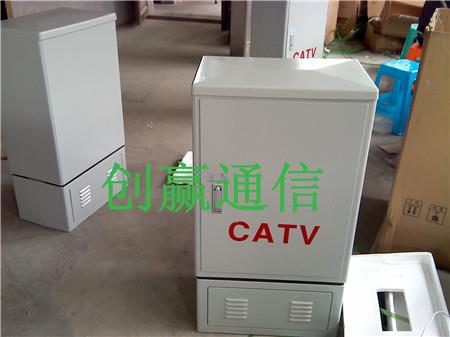

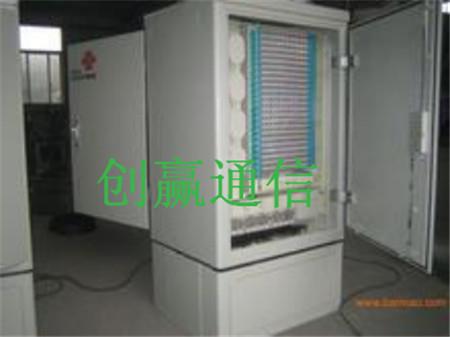

GXF5-227型室外光纜交接箱是我公司研制的一種高容量的光纜終端設備，用來連接主干線光纜與配線光纜的接口，具有光纖的熔接、存儲、終端及調度等功能。廣泛用于光纖局域網、綜合數據網、CATV網等光傳送網絡中光纜與配線光纜節點處的接口設備。
二、主要技術指標
2.1 工作環境：
工作溫度：-45℃-+85℃（室外型）
相對濕度：≤95％（+40℃）（室外型）
大氣壓力：70～106kPa
2.2 連接器技術指標：
連接器衰耗(包括插入互換和重復)≤0.5dB
互換性附加損耗≤0.2dB, 重復性附加損耗≤0.2dB
回波損耗應達到：≥45 dB
插拔耐久性壽命>1000次;
機架高壓防護地與機架絕緣電阻≥1000MΩ/500VDC
2.3 高壓防護接地裝置
耐電壓水平：
接地裝置與箱體金工件之間的耐電壓水平不小于3000VDC/1min不擊穿無非弧。
高壓防護接地裝置與光纜中金屬加強芯及金屬擋潮層及鎧裝層相連，地線的截面積應不小于6平方毫米。
絕緣電阻：
接地裝置與箱體金工件之間的絕緣電阻應不小于2x104兆歐，試驗電壓為直流電500VDC。
2.4 適用性
采用符合GB/T 7424和GB/T 11819標準規定的帶狀和非帶狀光纜光纖。
標稱工作波長：850nm 、1310nm、1550nm。
