GKG-GSE全自動錫膏印刷機是高精度、高穩定性、高性價比的全自動視覺印刷機

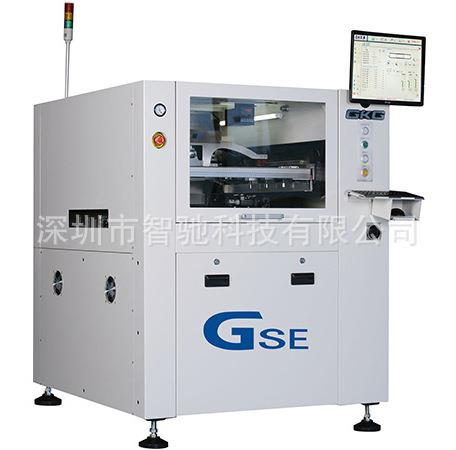

GKG-GSE全自動錫膏印刷機
GKG-GSE全自動錫膏印刷機規格參數：
基板處理
基板尺寸（X×Y) 400×340mm
基板尺寸 50×50mm
基板厚度尺寸 0.4~6mm
基板重量 3kg
基板邊緣間隙 2.5mm
過板高度 15mm
傳輸高度 900±40mm
傳送速度 分段控制，速度1500mm/s(Max)
傳輸方式 一段式傳輸導軌
基板夾持 手動上壓片、柔性邊夾
基板支撐方式 磁性頂針、等高塊、手動調節頂升平臺
影像
影像視域 8×6mm
基準點類型 標準形狀基準點、焊盤、開孔
攝像機系統 上/下成像的視覺系統、模擬相機CCD、幾何匹配定位
性能
系統對準精度和重復精度 ±0.01mm
實際焊膏印置重復精度 ±0.025mm
基于第三方測試系統（德國CTK）驗證的實際焊膏印刷位置重復精度
印刷周期 ＜8sec
印刷參數
印刷脫膜 0-20mm
印刷模式 單或雙刮刀印刷
印刷速度 6~200mm/sec
印刷壓力 0.5~10Kg
模板框架尺寸 370×370mm~737~737mm
清洗方式 加強型真空吸附；干、濕、真空三種模式；滴淋式清洗系統
設備
功率要求 AC220V±10%,50/60Hz，2.5KW
壓縮空氣要求 4~6Kgf/cm2
耗氣量 約5L/min
工作環境溫度 ﹣20℃~﹢45℃
工作環境濕度 30%~60%
設備尺寸（去除三色燈） L1158×W1632×H1463（mm）
重量 約1000Kg
深圳市智馳智能制造設備有限公司供應SMT錫膏印刷機，可定做非標半自動錫膏印刷機，質量，價格優惠，歡迎咨詢！
