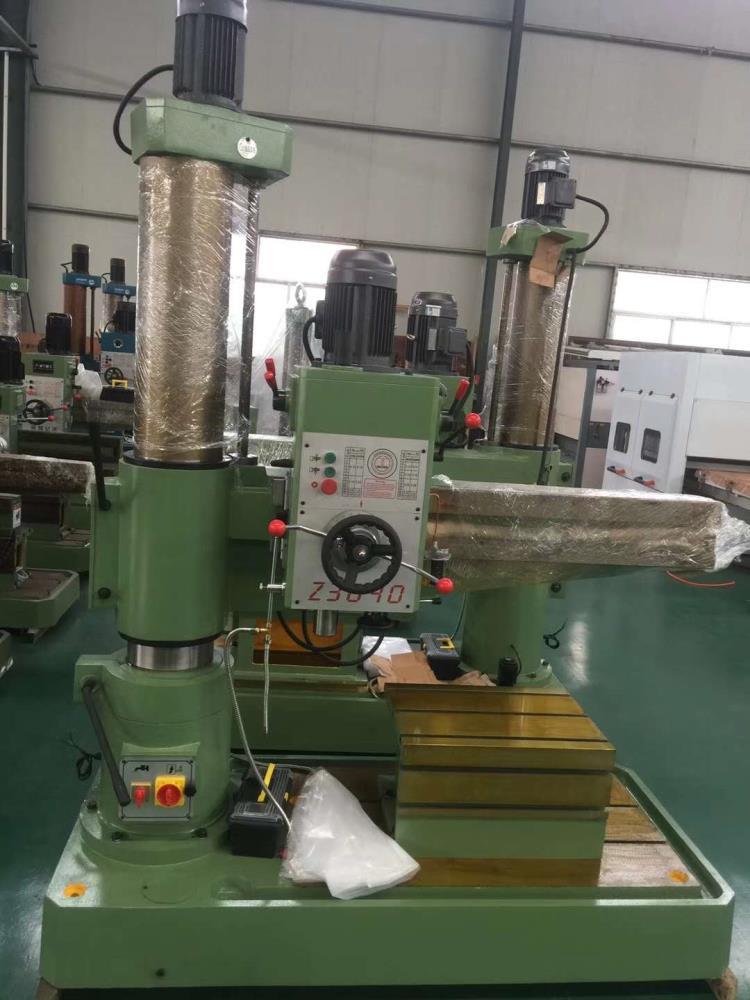

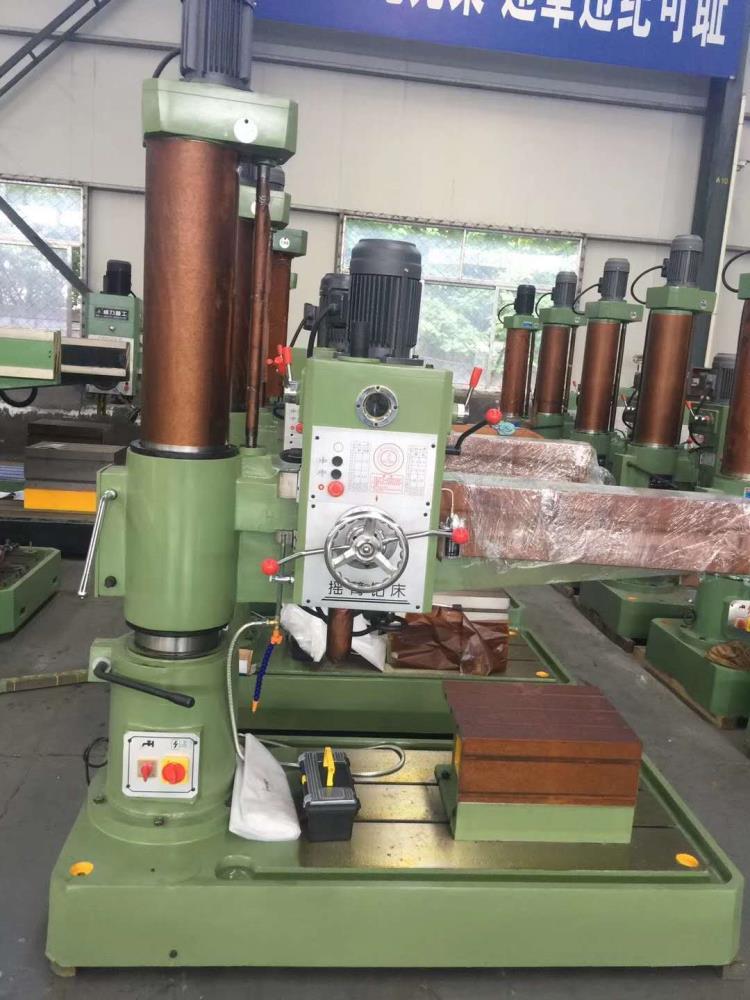

Z3040*13機械搖臂鉆
主要功能與特點:
外觀造型美觀大方,總體布局勻稱協調.
采用機械傳動，機械夾緊，機械變速操作簡便。
導軌經超高頻淬火。
搖臂自動升降，主軸自動進刀，生產效率高。
結構可靠，制造精良，保證了機床精度持久性。而且
它將鉆床的優點聚為一體。使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于大中小型企業，鄉鎮和個體工業的機械加工。
鉆孔直徑mm | 鋼件φ40 鑄件φ 45 |
主軸中心線至立柱母線距離mm | 300－1300 |
主軸箱水平移動距離mm | 1000 |
主軸端面至底座工作面距離mm | 250－1200 |
主軸行程mm | 260 |
主軸圓錐孔 | 莫氏4號 |
主軸轉速r/min | 6（75、130、240、380、660、1220） |
主軸進給量（3級）mm/r | 0.10、 0.16、 0.25 |
主軸允許量大進給抗力N | 6300 |
搖臂升降速度m/min | 1.3 |
搖臂回轉角度（°） | ±180 |
主電機功率kw | 2.2 |
升降電機功率kw | 0.55 |
機床凈重kg | 2000 |
機床外形尺寸（長×寬×高）mm | 2000×800×2240 |
