一、 概述
SGB620/40T型刮板輸送機，主要用于煤礦井下緩傾斜薄煤層及中原煤層采煤工作面輸送煤炭。本產品具有運輸力強、傳動平穩、結構簡單、裝拆方便、易于維護、安全可靠等特點，其型式、尺寸和主要技術性能符合MT/T105-93《礦用刮板輸送機型式與參數》的規定。
二、 主要技術特征 表一
| 參數名稱 | 單位 | 參數性值 | 參數名稱 | 單位 | 參數值 | |||||
| 輸送機型號 | SGB620/40T | 電 動 機 | 型號 | KBY-40 | ||||||
| 輸送量 | T/h | 150 | 功率 | kw | 40 | |||||
| 設計長度 | m | 100 | 轉速 | r/min | 1470 | |||||
| 機頭高度 | mm | 620 | 電壓 | V | 380/660 | |||||
| 刮板鏈速度 | m/s | 0.86 | 刮 板 鏈 | |||||||

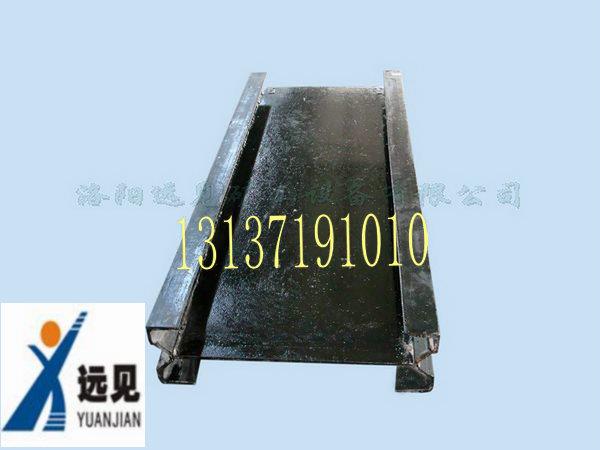

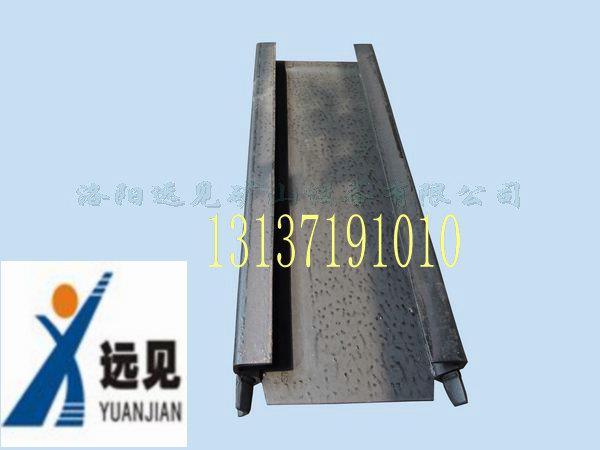

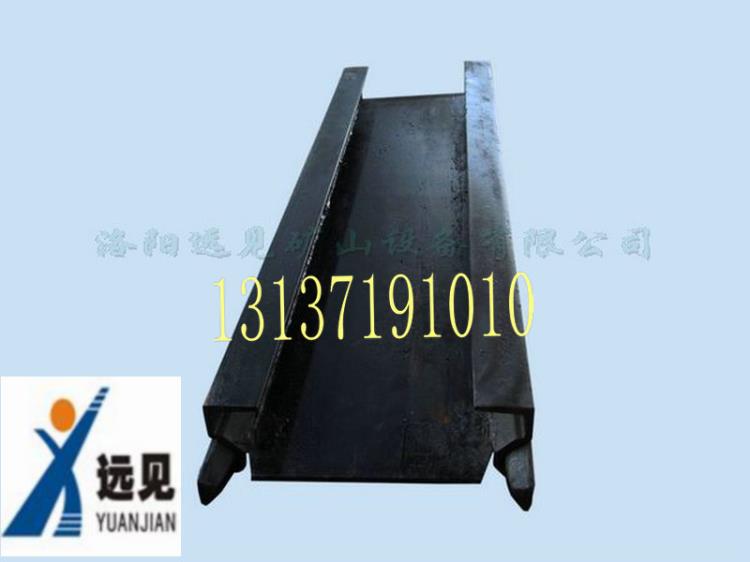

| 中 部 槽 | 長×寬×高 | mm | 1500×620×180 | 每條圓環鏈破斷拉力 | kN | ≥350 | ||||
| 每節質量 | kg | 153 | 邊雙鏈中心距離 | mm | 500 | |||||
| 整機質量 | kg | 15500 | ||||||||
三、 主要部分結構、性能說明
1、總體結構：本產品主要由傳動部、推移梁、過渡槽、中部槽、刮板鏈、機尾、左右擋板等部件組成。（圖一）
2、主要部件結構及工作原理
傳動部：傳動部（圖二）主要由電動機、減速器、鏈輪、機頭架、舌板、盲軸、緊鏈器等部件組成，聯結罩將電動機、減速器連成一個整體，動力通過減速器傳遞至鏈輪，鏈輪帶動刮板構成封閉式無極傳動鏈，從而起到運輸煤炭的作用。
3、減速器：減速器（圖四）為三級圓錐圓柱齒輪傳動，傳動功率40kw，傳動比24.564。為保證軸承正常運轉，應對軸承的軸向游隙進行適當調整：軸為0.04--0.1；第二軸為0.08—0.15；第三軸為0.07—0.15；第四軸為0.2—0.4，圓弧傘齒輪的軸向位置也應適當調整，以保證合理的嚙合側隙和接觸斑點，其嚙合側隙不小于0.17mm，接觸斑點沿齒長和齒高方向不少于50%。軸軸向游隙可通過調整螺母進行調整，第二、三、四軸軸向游隙用調整墊進行調整。
4、鏈輪：鏈輪（圖五）半滾筒組成一體，為刮板鏈傳遞動力。

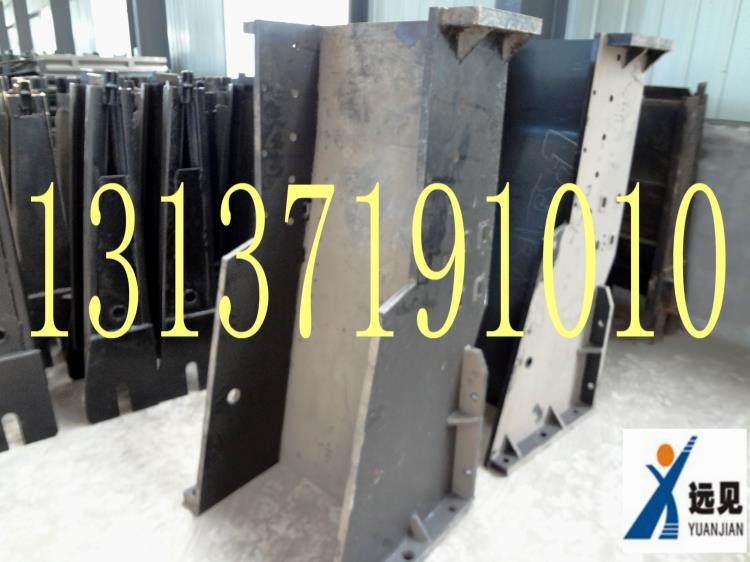

5、機頭架：機頭架由側板、底板等零件組焊而成，其側面分別用以固定減速器和盲軸總成，尾端與過渡槽連接。
6、盲軸：盲軸（圖六）由軸承座、盲軸等零件組成，其主要作用是支撐鏈輪。
7、緊鏈器：緊鏈器（圖七）由偏心輪、外殼、閘帶、制動輪等零件組成，通過閘帶抱緊制動輪實現制動，并與緊鏈掛鉤配合使用（圖八），起到張緊刮板鏈的作用。
