1.名稱：安全備份線夾

    安全備份線夾并非一個單一的產品，而是一套完整的解決方案。包含：一套預絞絲耐張線夾、一套補強接續條、一段鋁包鋼絞線或鋼芯鋁絞線填充條、一套預絞絲式分流條、一套心形環和一套U型掛環組成

（1）耐張塔補強安全備份線夾

導線耐張串加裝預絞式耐張線夾，在絕緣子和耐張線夾之間加裝DB調整板、

平行掛板及預絞絲耐張拉線金具。

安裝示意簡圖

（2）直線塔懸垂串補強安全備份線夾

    安裝預絞絲護線條，在絕緣子和懸垂線夾之間加裝DB調整板、平行掛板及預絞絲耐張拉線金具。

 安裝示意簡圖

（3）地線懸垂線夾補強安全備份線夾

    在跨越檔兩側直線塔的地線懸垂線夾各加裝一組預絞式地線耐張線夾，形成地線懸垂雙掛點連接型式。

4）耐張塔地線補強安全備份線夾

   在跨越檔加裝預絞式地線線夾方式，在地線橫擔掛點處加裝三角掛板并纏繞預絞絲護線條補強。

安裝示意簡圖

 2、技術要求

（1）安裝時預絞絲護線條必須纏繞緊密。

（2）桿塔補強前應對交叉跨越檔內交叉距離進行測量計算，安裝時隨時觀察弧垂變化情況，確保加裝補強金具后設備的安全運行。

（3）所選用金具必須滿足所有運行荷載要求。

（4）安裝完后重新檢查并緊固各部位連接螺栓，銷釘齊全且安裝正確。

安全備份線夾技術：

1強度高：備份線夾可以滿足不低于40%工作張力：

2耐腐蝕性：所用材質和導線基材相同，從而保證良好的抗腐蝕性能。

3導電性：用于導線、跳線的預絞式分流條，其內層磨砂具有良好的導電性，因而接續后導線的通流能力不受影響。實際運行中由于拉伸的作用，導電性能會愈來愈好。同時增大了散熱面積，有利于線路的安全運行；

4安裝方便：安全備份線夾的安裝簡單、方便。無需專用工具和特殊專業技能；安裝質量易于保證：不需專門訓練，肉眼即可進行檢驗，外觀簡潔美觀。

5適應性：重量輕、富有彈性，對振動疲勞的耐受力強。

6免維護：?jiǎn)挝幻娣e上拉線受力很小，對導線有超強保護作用，保證了導線的使用壽命。

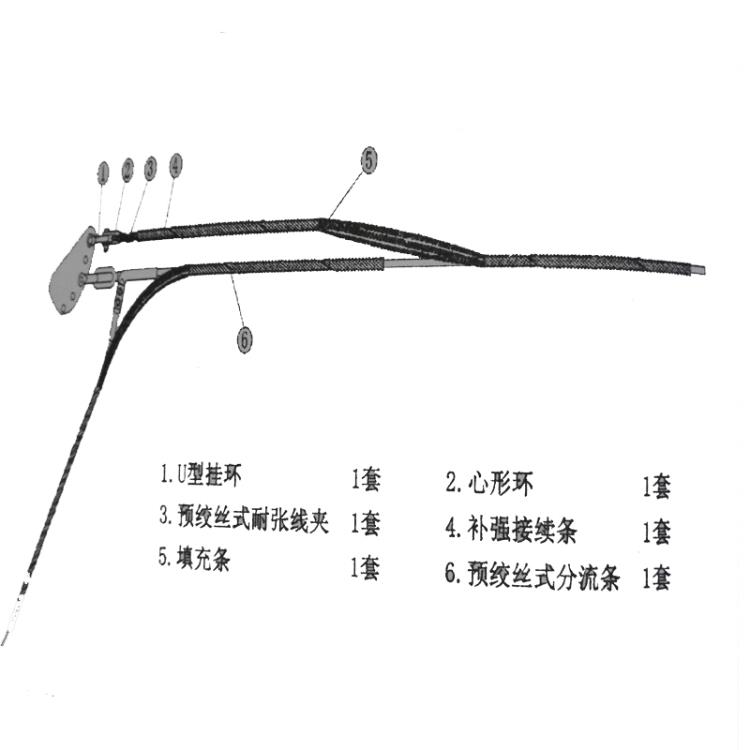

部件說明：

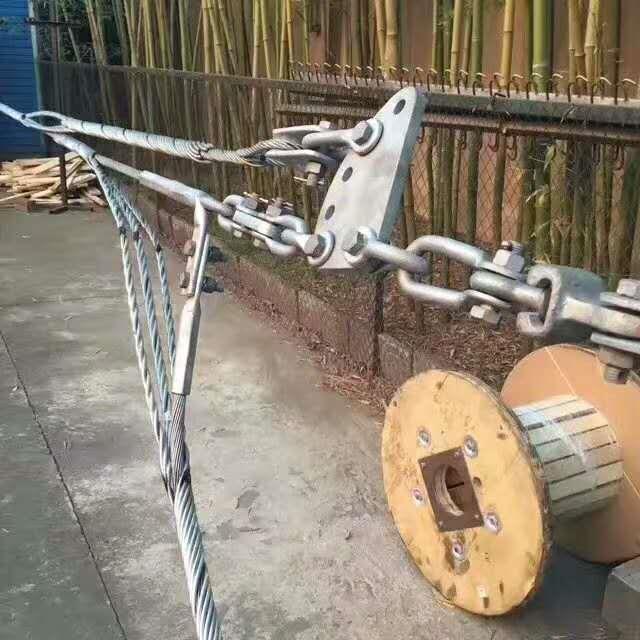

作為壓縮耐張線夾的安全備份部分，用于導線壓縮耐張線夾外側，由兩套系統組成。其中提供機械張力的系統是有一套預絞式耐張線夾、一套補強接續條、一段鋼絞線填充條、一套心型環和一套U型掛環組成。另外提供電氣導流作用的系統是由一套分流條組成、

具體如下：

1，U型掛環    1套

2，心型環     1套

3預絞式耐張線夾  1套

4補強接續條     1套

5分流條       1套

6填充條（鋼絞線） 1套

用途：

分擔壓縮耐張線夾的機械和電氣性能，增加整體系統安全系數。

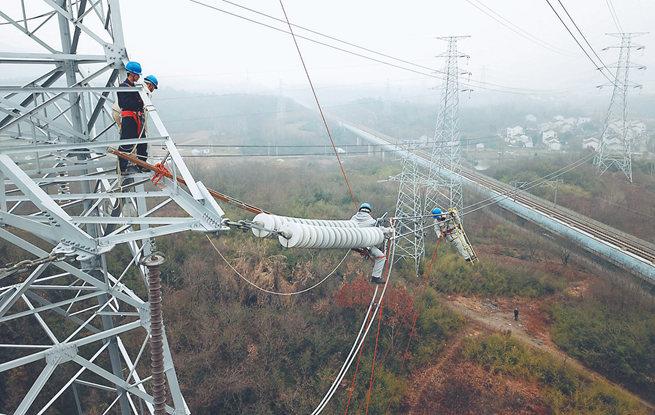

應用場合用于高壓輸電線路跨越重要設施（如電氣化鐵路，高速公路）處，分擔了壓縮耐張線夾失效，此安全備份線夾可以起到防止導線跌落從而引起更大的事故，給搶修贏得寶貴時間。

性能：

電氣：安全備份線夾導電性能不低于導線本身

機械：備份線夾對導線握力為不低于40%RTS的工作張力。

特點;

1預絞式產品將應力均勻分配到較長的一段導線上，沒有應力集中點有助于減輕威風振動造成的疲勞損壞。

2此產品對壓縮耐張線夾對導線的應力集中現象有所緩解，降低壓縮耐張線夾的事故概率。

3此產品減小了壓縮耐張引流板螺栓松動的概率，提高了線路安全運行壽命。

4遇到突發事故可以短期內保證線路順利運行，便于在時間窗口搶修。

5操作簡單，牢固耐用。
