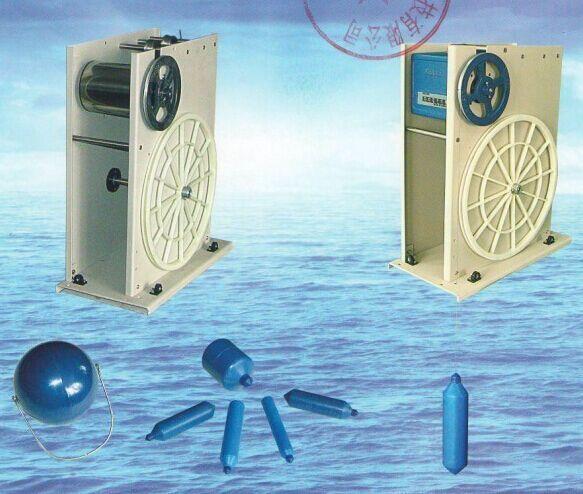

WFX-40型自收纜水位計

1.概述
1.1 本儀器按照國家標準GB/T11828.1-2002要求設計、制造，廣泛用于地表水、地下水及大壩測壓管水位測量。
1.2 本儀器為單浮子式自收纜水位計（以下稱水位計），水位計工作時井管內只有一根測纜牽動浮子跟蹤水位升降變化，實現水位自動測量。
1.3 本型儀器適用于口徑內徑不小于70～150mm、埋深為10～500m范圍的場所使用，并且井管的中軸線必須是直線，井管內壁必須平滑、無凹凸障礙。
1.4 本儀器水位編碼器為低轉矩、抗雷擊型（微動開關觸點功率為5A/250V）絕對值編碼器，并采用鍍金防水航空插頭座，儀器性能穩定可靠，無溫度、時間漂移。
2.工作原理
工作原理為：水位靜止時，浮子靜止在水面上，儀器的重錘懸停在對應高度上，編碼器輸出值與水面高度值相對應；當水位下降時，浮子跟隨水位變化沿著井管的中心向下運動，并拉動測纜向下走，帶動測輪逆時針轉動并同時驅動卷揚輪、卷揚軸順時針轉動，提升重錘到對應高度上，水位編碼器輸出與水位變化量相對應的值；當水位上升時，浮子跟隨水位上升沿著井管的中心向上運動到相應位置，在重錘的作用下，卷揚纜驅動卷揚軸和卷揚輪逆時針旋轉拉直并測纜，帶動測輪順時針方向轉動，使水位編碼器輸出值與水位上升變化量相對應，完成水位自動跟蹤測量。
本儀器水位編碼器輸出碼為格雷碼10～13bit，由多芯航空插頭和電纜連接至外接顯示器或計算機上，可測量10～80m水位變幅。
本儀器用于地下水水位測量時，當埋深超過80m時，其懸索超長部分須另外加接特種輕質懸索。
3.測井建造要求
3.1  測井一般由多節定長鋼管（或工程塑料管、水泥管）連接組合而成，每節井管長度為2～6米長，每節管道的接縫處必須平滑無障礙物，接縫間隙應≤2mm，接縫處內壁高度差應≤1mm，各節井管的幾何中軸線應保持在一條直線上不允許彎曲。
3.2  井管口徑尺寸一般不得小于 Φ70㎜，進水口面積約為井口的1/10，各節井管的接縫之間可以不密封。
4.主要技術參數
4.1  水位變幅：0—10m：0-20m；0-30m；0-40m；0-80m；
4.2  水位編碼器分辨力：1㎝
4.3  測量準確度：≤0.2%
4.4  浮子直徑：Φ30mm；Φ40mm；Φ50mm；Φ100mm可選
4.5  輸出信號：格雷碼10～13bit（RS485或4-20mA接口選配）
4.6  環境溫度：-10℃～85℃
     相對濕度；＜90%(40℃)
