松下CM602高速貼片機不僅沿用了松下CM402貼片機原先的模塊，并且根據需要新增加了12吸嘴的高速頭和直接吸取式托盤，擴大了原先8個吸嘴高速貼片頭的功能，再加上帶壓力控制功能的3吸嘴多功能頭，使其各種不同模塊組合方式多達10種，真正意義上實現了模塊化，讓客戶能夠現地隨意組合搭配。

松下CM602高速貼片機產品特點：

1、XY軸均采用了新型的線形馬達，為CM602提供強勁的動力。

2、運動臂梁和頭部采用新的設計和材料，不僅減輕了重量，并大大加強了剛性，使之在運動的過程中更加穩定

3、X Y軸的運動采用了高速低震動設計。

4、線形馬達采用了新的冷卻設計方案，在高速運動的情況下能夠比其他使用線形馬達的設備更快速有效的進行冷卻，確保馬達的運作效率，提高其壽命。

5、7種料架就能夠對應從8mm--104mm所有編帶包裝元件，是目前行業內料架通用性好，適用性廣泛的設備。并且根據客戶需求新增加了8mm的單料架。

6、運轉中料架交換，整體交換臺車設計，整體交換支撐銷設計等等能夠大大提高設備運轉效率和機種切換時間。

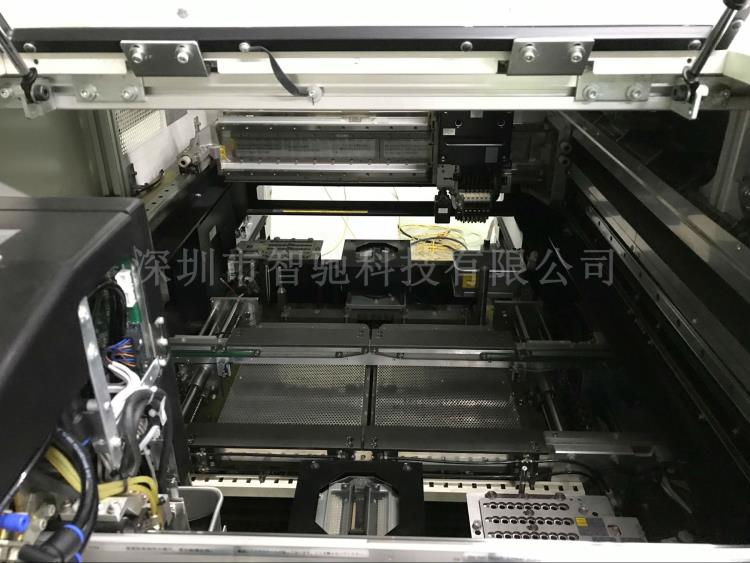

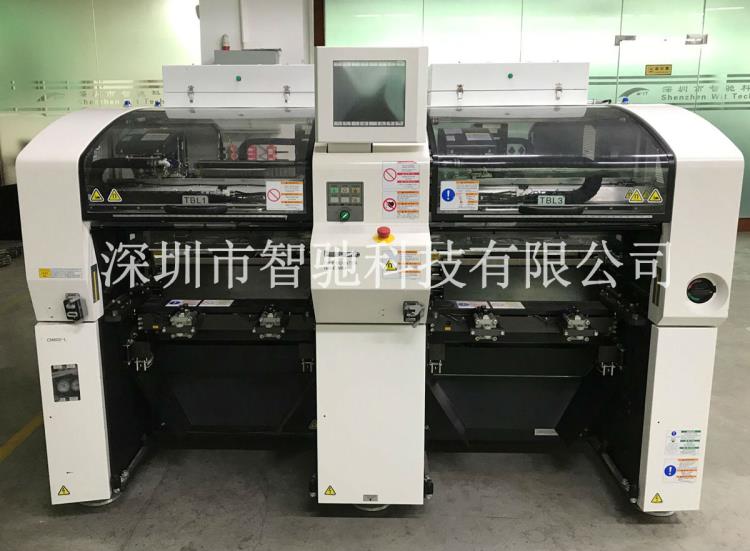

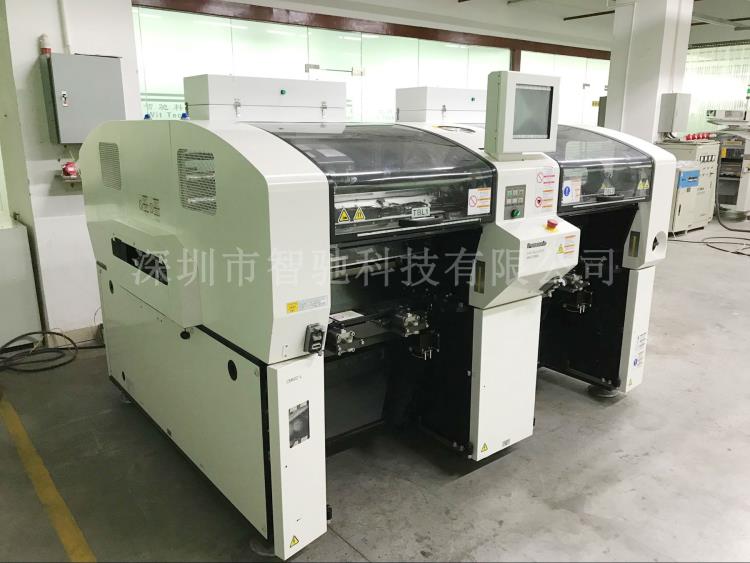

松下CM602高速貼片機

松下CM602高速貼片機規格參數：

機種名：CM602

基板尺寸：L50mm×W50mm～L510mm×W460mm

高速貼裝頭：12支吸嘴

貼裝速度：100000cph（0.036s/芯片）

貼裝精度：±40μm/芯片(Cpk≧1)

元件尺寸：0402芯片*5～L12mm×W12mm×T6.5mm

通用貼裝頭：LS8支吸嘴

貼裝速度：75000cph（0.048s/芯片）

貼裝精度：±40μm/芯片、±35μm/QFP≧ □24mm、±50μm/QFP<□24mm（Cpk≧1）

元件尺寸：0402芯片*5～L32mm×W32mm×T8.5mm*8

泛用化Ver.5 選購件：0402芯片*5～L100mm×W50mm×T15mm*6

多功能貼裝：3支吸嘴

貼裝速度：20000cph（0.18 s/QFP）

貼裝精度：±35μm/QFP(Cpk≧1)

元件尺寸：0603芯片～L100mm×W90mm×T25mm*7

基板替換時間：m0.9s（基板長度240mm以下的條件時）

電源：三相AC 200、220、380、400、420、480V、4.0kVA

空壓源：1m0.49MPa、170L/min(A.N.R.)

設備尺寸：W2350×D2290×H1430（mm）

重量：3400 kg
