高壓脈沖電子圍欄

高壓脈沖電子圍欄系統是一種“有形”的報警系統，實實在在地給人一種威懾感覺，使入侵者增加一種心理壓力，從而把報警系統和警戒系統有效地結合起來，達到以防為主，防報結合的目的。已被廣泛使用在周界安防領域，可做到事前威懾，事發時阻擋并報警，還能延緩外界的入侵時間,具有較強的安全性。另外本系統如遇斷路、短路或失電，系統都會發出報警信號。還可以與任何報警系統聯網使用，便于提高防范等級。
電子圍欄基本原理
采用了高壓脈沖（4000-8000V）及低能量（小于5個焦耳），起作用時間極短，因而對人不會構成生命危害。 系統有高壓、低壓兩種工作模式，用戶可以根據不同的需求自由切換模式，高壓模式可以產生峰值為4000－8000V的高壓脈沖，低壓脈沖模式可以產生峰值為1500v左右的脈沖電壓。可以在白天或有人員在圍欄附近作業時切換到低壓模式，這使前端圍欄的脈沖打擊力度更小，如果夜間或安全警惕較高時，可以恢復到脈沖峰值為4000－8000V的高壓脈沖模式。

電子圍欄系統功能

u 有強大的威懾作用，有效阻退入侵者，防護周界區域，對翻越行為提供及時的報警

u 適用性強，抗誤報性能較好，誤報率低于0.1%,防范效果佳

u 可靈活設定報警靈敏度，以適應雨雪、冰凌天氣，保障極低的誤報率

u 現場報警阻退入侵者并引起廠內門衛注意防范

u 系統劃分區域管理，便于報警區域的準確定位

u 安全對人體無直接傷害。

u 每臺脈沖主機對應一個報警防區，其輸出報警信號可通過屏蔽雙絞線與中心報警主機連接，當有報警信息發生時，輸出干觸點信號給報警主機，中心值班人員可以及時發現警情，及時通知相關人員到相應位置對事故進行處理，有利于安防管理的完善。

系統組成

整個系統主要有三個部分組成:前端電子圍欄部分,線路傳輸部分兩部分組成。
單個電子圍欄防區由兩部分組成：主機控制部分、前端圍欄部分

單個電子圍欄防區由兩部分組成：主機控制部分、前端圍欄部分

脈沖主機（每個防區設置一臺）

前端圍欄每根線都有帶電，使入侵者沒有可乘之機。系統和交流電網有本質的不同，它采用了高壓脈沖（4000-8000V）及低能量（小于5個焦耳），起作用時間極短，因而對人不會構成生命危害。

系統有高壓、低壓兩種工作模式，用戶可以根據不同的需求自由切換模式，高壓模式可以產生峰值為4000－8000V的高壓脈沖，低壓脈沖模式可以產生峰值為1500v左右的脈沖電壓。可以在白天或有人員在圍欄附近作業時切換到低壓模式，這使前端圍欄的脈沖打擊力度更小，如果夜間或安全警惕較高時，可以恢復到脈沖峰值為4000－8000V的高壓脈沖模式。

系統可以分別輸出脈沖主機故障報警信號和前端圍欄報警兩組報警信號，并將報警信號通過12伏繼電器將其分為二組報警信號輸出,其中一組用于控制現場聲光報警器的開啟，一組傳輸內保支隊監控室，方便系統。

報警時用戶及時檢查出報警原因,及時前去處理。

技術指標:

主機特色介紹

1）圍欄上四根線都有高于4000V的高壓脈沖電，讓入侵者無機可乘；

2）能分開識別入侵報警和故障報警，便于用戶處理警情；

3）晶體鎖相功能，主機內部有晶體鎖相設備，可以保障每個脈沖的能量的振幅不會超過限定值，保障了整個系統的安全；

4）直接配有485通訊端口，每臺主機可以互相通訊，可以直接通過控制軟件來實現控制

5)主機底部直接配有有高低壓轉換按鈕，操作極為方便；高壓模式每根線電壓為4000V以上，低壓模式每根線電壓為1500V以下；

6)主機內部有電池倉，可以直接放置蓄電池，不需額外配置電池倉，方便操作；

7）主機面板上有5個LED指示燈，可以分別顯示圍欄報警，主機報警，及主機故障原因分析燈；

8）直接220Ｖ供電，不需外接變壓器；

9）接線柱外部連接，避免導線與主板直接連接，影響主板工作的穩定性；

10）報警信號端子引出，可以在設備外部直接連接線號線，避免連接信號線時打開主機，誤操作破壞主板上的部件。

智能鍵盤

u 可同時控制1～9臺電子圍欄主機

u 可以實時顯示和控制各圍欄控制器的狀態

u （脈沖電壓幅值、布防/撤防狀態）。

u 報警時顯示對應防區的報警類型

u （防拆、短路、斷線）。同時有聲音提示

前端圍欄部分

前端圍欄部分配件介紹

電子圍欄前端部分是電子圍欄系統的重要組成部分，為了保障電子圍欄整個系統的正常運行和較長的使用壽命，電子圍欄前端必須具有抗高壓、抗污、耐氧化、耐腐蝕等基本功能，電子圍欄前端由幾十種配件組成，每一種配件都是為電子圍欄研發、開模定制生產的。

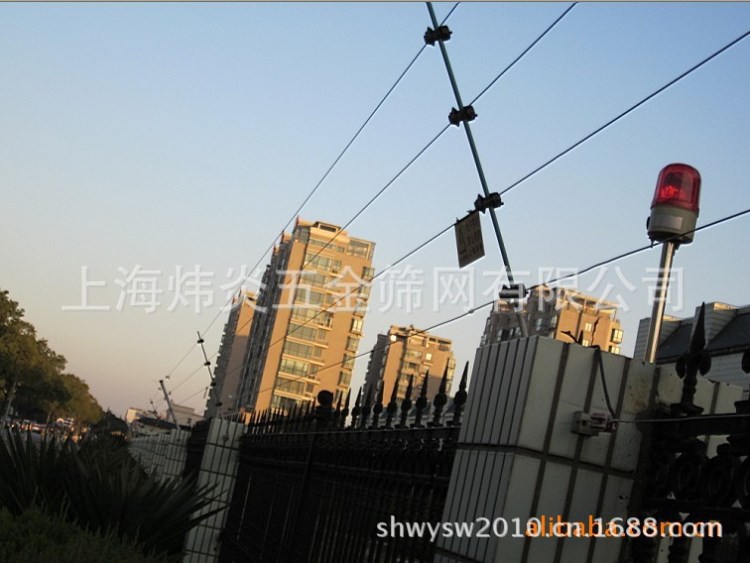

電子圍欄前端由終端拉線桿、終端桿絕緣子、固定夾、中間過線桿、中間桿絕緣子、金屬過線桿、金屬過線桿絕緣子、收緊器、合金導線、高壓絕緣導線、警示牌、避雷器、U型掛線座、螺紋式線線連接器、終端桿防雨帽、金屬桿防雨帽、多功能測試表等組成

終端拉線桿：是不銹鋼管，主要用于承受拉力，外徑為42MM，壁厚為2.5MM，高度800mm，平均60米左右設置一根終端桿。

終端桿絕緣子：為抗高壓、耐氧化、耐腐蝕塑料材質，用于連接終端桿和合金線。

固定夾：采用不銹鋼材質，用于終端桿絕緣子和終端桿連接

中間過線桿：是玻璃纖維管，直徑為10mm,主要用于支撐合金線，系統平均按4米左右設置一根中間桿。

中間桿絕緣子：具有抗高壓、抗污，設計理念先進，能防止冬天冰凌、下雨短路情況的發生，全面受力結構，避免了傳統楔型結構的易脫落問題，而且絕緣子后端有活口擋片，方便維護時拆卸絕緣子。如下右圖

U型槽： 不銹鋼材質，用于高低不平地段以及不規格的環境中。

合金導線：合金導線，含十幾種金屬，耐氧化耐腐蝕不生銹，導電率、阻值極低，每45米1歐姆，阻值為同類產品的十七分之一，高彈性，耐氧化，耐腐蝕，直徑為2.0MM，張力為70KG左右。

高壓絕緣線：由圍欄合金導線做內芯，防止兩種金屬導線接觸，不同的金屬發生化學反應，抗20KV電壓。

螺紋式線線連接器：連接高壓絕緣線和合金線的，材料和高壓絕緣線和合金絲是同種材質，雙螺紋結構把兩種金屬緊緊結合在一起，不會發生脫落情況。

收緊器：用于合金線的收緊，由于天氣等原因，合金線出現松弛現象時候，用它來收緊圍欄。

警示牌：雙面為夜光顯示，在合金鋼絲上平均按10米左右設置一塊。

避雷器：區別于普通的物理間隙避雷器，當感應雷電壓超過額定值時，避雷器內部電阻變為零，直接把雷引入大地，更好地起到避雷作用；系統每臺主機配置一只，與主機接地嚴格分開，兩接地極間距要求≥10米。

主機防護箱：為噴塑鐵箱,可以對主機等附屬設備起到很好的防護，防護等級：IP65。

聲光報警器：安裝于終端桿/,報警時發出聲光報警信號。
