產品簡介：

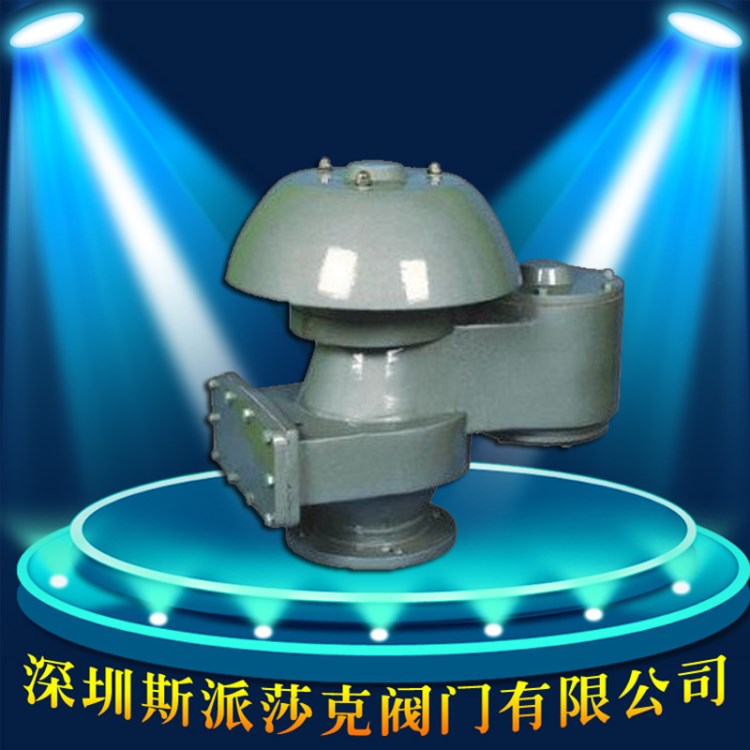

QHXF-2000型全天候防凍呼吸閥主要用途 該閥是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰傳入的作用。它充分利用油罐本身的承壓能力來減少油蒸氣排放，其原理是利用閥盤的重量來控制油罐的呼氣正壓和吸氣負壓。
工作原理：
QHXF-2000型全天候防凍呼吸閥它充分利用油罐本身的承壓能力來減少油蒸氣排放，其原理是利用閥盤的重量來控制油罐的呼氣正壓和吸氣負壓。當罐內氣體的壓力在機械呼吸閥的控制壓力范圍之內時，呼吸閥不動作，保持油罐的密閉性；當罐內氣體空間的壓力升高，達到呼吸閥的控制正壓時，壓力閥被頂開，氣體從罐內逸出，使罐內壓力不在繼續增高；當罐內氣體空間的壓力下降，達到呼吸閥的控制負壓時，罐外的大氣將頂開真空閥而進入罐內，使罐內的壓力不在繼續下降。
產品特點：
1、全天候防凍呼吸閥是安裝于固定頂罐上的重要通風裝置（可與阻火器配套使用）主要起減少油品蒸發損耗、控制罐內壓力、保護儲罐安全的作用。
2、該呼吸閥閥盤為并聯式設置（其二通道分開）具有通風量大、泄漏量小、耐腐性強等特點，接有靜電地線與罐體保持等電位的安全裝置。
3、閥盤結構：I型是聚四氟乙烯薄膜組合的空氣墊式閥盤；II型采用F-46新材料研制成型為壓塑式閥盤，經久耐用、防凍性能突出，是適用寒冷地區名符其實的“全天候”新產品。
主要外形和連接尺寸:
規格 | 圖號 | 重量（Kg臺） | 全天候防凍呼吸閥安裝尺寸（mm） | ||||||
H | L | D | D1 | D2 | n | d | |||
DN50 | QHXF-50 | 25 | 360 | 362 | Φ140 | Φ110 | Φ90 | 4 | 14 |
DN80 | QHXF-80 | 40 | 445 | 513 | Φ185 | Φ150 | Φ125 | 4 | 18 |
DN100 | QHXF-100 | 47 | 445 | 513 | Φ205 |
|
|
| |
