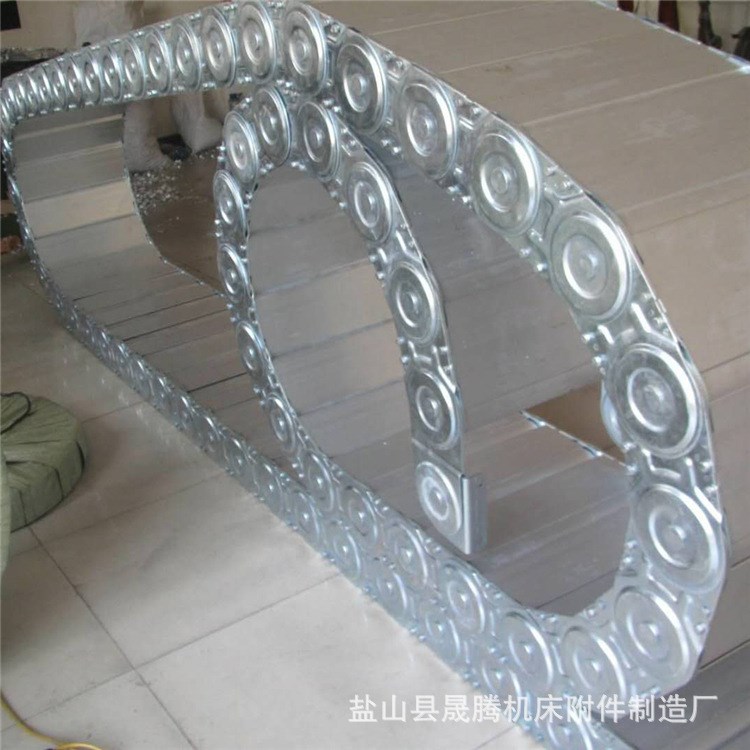

鋼制拖鏈一般應用在機床機械等的電纜、油管、氣管、水管、風管上起牽引和保護作用。鋼制拖鏈根據使用環境和使用要求的不同分為橋式鋼制拖鏈、全封閉鋼制拖鏈、半封閉鋼制拖鏈三種。

鋼制拖鏈的主體是由鏈扳(鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性變形，安裝方便，使用,易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可長時間使用不變形,不下垂。

1.拖鏈可適應大移動速度40米/分。

2.拖鏈在大移動速度時，噪聲聲壓級不大于68分貝。

3.拖鏈安全使用壽命不小于100萬次(往復)。

鋼制拖鏈按結構可分為TL型鋼制拖鏈和TLG型鋼制拖鏈.

鋼制拖鏈按支撐板形式分為整體式（打孔式）、上下分開式、框架式（隔離片式）。

鋼制拖鏈按節距分類有45、65、95、125、180、225、250型。拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。

鋼制拖鏈有三種支撐板的形式。
（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式
（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐板——分開式
（3）安裝管纜的規格品種較多時，可選用支撐板——框架式。

鋼制拖鏈使用中必須注意幾點：

1.TLG和TL型鋼制拖鏈其使用行程大為40米，適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的大直徑選擇并應達到電纜直徑的10倍，行程小的可相應選擇較小的半徑.

2.鋼鋁拖鏈拖鏈的支撐板寬度為150mm至800mm,孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜大直徑決定的.

3.機床做大限度運轉時，如鋼制拖鏈的寬度超過300mm,拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。

鋼制拖鏈選用原則

1、根據支撐板大孔徑Dma來確定鏈板高度hg和拖鏈型號。

2、支撐板內腔孔徑D1=d約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。

3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：

1）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；

2）當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；

3）安裝管纜的規格品種較多時，可選用框架式支撐板。

4、機床拖鏈使用場合受限制條件、或受環境影響，需采用鋼帶防護支撐板時。

5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。
