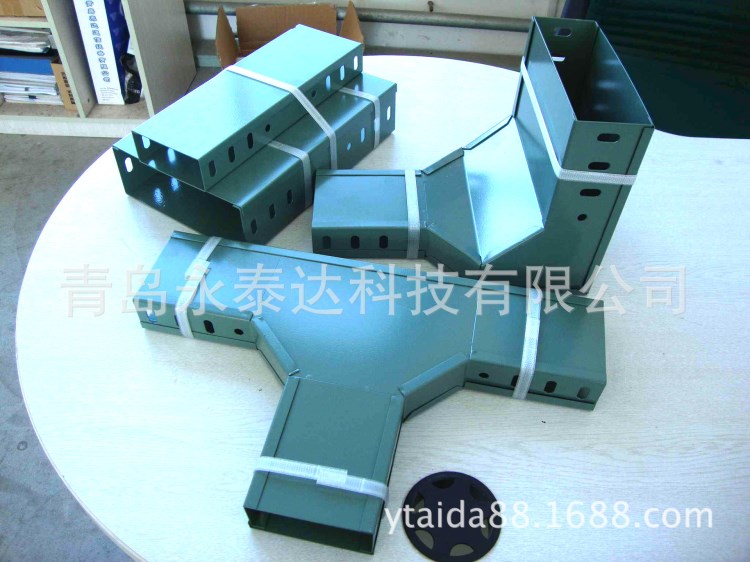

一、產品簡介:
電纜橋架適用于電壓10千伏以下的電力電纜以及控制電纜、照明配線等室內、室外架空電纜溝、隧道的敷設。

公司生產的電纜橋架具有品種、應用范圍廣、強度大、施工簡單、配電靈活、安裝標準、外表美觀的特點，對技術改造、擴充電纜、維護檢修帶來方便。電纜橋架的安裝可因地制宜.可隨工藝管道架空敷設；樓板、梁下吊裝；室內處墻壁、柱壁、隧道、電纜溝壁上的側裝，還可在露天立柱工支墩上安裝，大型多層橋架吊裝或立裝時，可采用工字鋼立柱兩側對稱敷設。電纜架橋可水平、垂直敷設；可轉角、T字型、十字型分支；可調寬、調高、變徑。

二、主要特點:
橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外形美觀、維護檢修方便等。

三、種類：
1． 按材料分1）、鋼質電纜橋架（不銹鋼）2）、鋁合金電纜橋架3）、玻璃鋼電纜橋架4）、防火阻燃橋架（阻燃板（無機）、阻燃板加鋼質外殼、鋼質加防火涂料） ；
2． 按形式分1）、槽式2）、托盤式3）、梯級式4）、組合式 ；
3． 按表面處理分1）、冷鍍鋅及鋅鎳合金2）、噴塑3）、噴漆4）、熱鍍鋅5）、熱浸噴鋅。

四、執行標準：
1．JB/T10216-2000《電控配電用電纜橋架》
2．QB/T1453-92電纜橋架
3．JB/T6743-93戶內戶外鋼制電纜橋架防腐環境技術要求
4．DB32/144-1996電纜用防火槽盒
標準適用范圍：用于工業與民用建筑室內外、高低壓輸配電工程的電纜橋架。

五、技術參數：
1、 正常使用條件
1） 安裝地點的海拔高度不超過2000米。
2） 不同氣候的環境選用不同氣候環境等級的參數、按溫度、濕度、防火等情況選定。
2、 特殊使用條件
1） 敷設在不同化學腐蝕環境：鹽霧、硫化氫、氯化氫等。
2） 敷設在消防線路中。
3） 敷設在海拔2000米以上。
3、 電纜橋架的結構要求
1） 防護等級：無孔托盤（槽式）戶內不低于IP30戶外不低于IP33
2） 防護等級：耐火橋架 戶內不低于IP40戶外不低于IP44
材料符合自身的相關標準
鋼制宜采用冷軋鋼板GB/T700-1988 GB/T11253
鋁制GB/T3880和GB/6892
玻璃鋼GB/T15568
耐火橋架GB8624-1997中B級
3） 常用規格
高40 50 60 80 100 150 200
寬60 80 100 150 200 250 300 400 500 600 800 1000 1200

4）板材厚度
鋼制橋架允許小板厚：
寬B允許小板厚
B1＜00 1.0
100≤B＜150 1.2
150≤B＜400 1.5
400≤B≤800 2.0
800＜B＜1000 2.5
1000＜B＜1200 3.0
連接片的厚度至少按橋架同等板厚選用也可選厚一個等級 ，蓋板的板厚可以按橋架的厚度選低一個等級 。
5） 直通的長度：
L=2000 L=3000 L=4000 L=6000 L=8000

六、 橋架檢驗：
1、 依據行業標準對橋架檢驗
2、 檢驗程序及檢測方法
1） 外觀：橋架鍍、涂表面應符合表2規定、檢測方法、目測法
2） 外形：兩對邊應平行，兩側邊對底邊應垂直，斷面形狀應端正，無彎曲、扭曲、裂紋、邊沿毛刺等缺陷
3） 匯線槽應光滑、平整、無損傷電纜絕緣，凸起和尖角 目測法
3、 表面處理
橋架表面應根據工作環境的要求進行鍍、涂防護處理，各種防護層的厚度和附著力應符合表3的規定。
1） 厚度 熱鍍鋅橋架主體對1.5~3mm厚度,小平均厚度≥55am，小局部厚度45am＞3mm厚度70am局部55am
檢測標準：GB/T13912-92
檢測方法：用磁性測厚儀檢測。
2） 電鍍鋅或鋅鎳合金
橋架主體≥12 am附注（93）
3） 噴涂或噴漆
橋架主體≥50 am檢測方法 按GB1764磁性測厚儀
4） 附著力——鍍涂層對底材的粘合牢度
熱鍍鋅按附錄B試驗應不脫落
5） 電鍍鋅和鋅合金
按附錄B試驗應不脫落
6） 噴涂或噴漆
不低于GB1720中的3級，檢驗用附著力測定儀。
4、 光澤度
防護處理的表面光澤應不低于60%。
檢測方法：按GB1743，油膜光澤度測定法，用光澤度儀測量數字直接顯示。
5、 耐鹽霧性
表面防護層應具有表4中規定的3級耐鹽霧性。
6、 制造精度
1） 橋架的長度極限偏差
當長度小于等于2米時，極限偏差為
