產品參數
產品名稱：壓力變送器
產品量程：-0.1~100Mpa內任意量程
供電電壓：12-36v
輸出信號：4~20Ma 1~5V 0~5V 0~10V RS485
介質溫度：-40℃~85℃
環境溫度：-40℃~85℃
補償溫度：-10℃~70℃
過載壓力：200%FS
外殼防護：IP65
殼體材料：304不銹鋼
精度：0.1級 0.2級0.5級
測量介質：油，水，氣體及其他與不銹鋼兼容介質
工作原理
ESMPS系列硅壓阻式OEM壓力傳感器為隔離膜片充油式硅壓力測量器件。北側壓力通過隔離膜片和灌注的硅油傳遞到具有惠斯登電橋和精密力學結構的硅壓敏芯片上實現被測壓力和輸出信號轉換。產品依據嚴格的工藝流程在先進的生產線上生產制造，經過計算機自動測試、激光修調對傳感器零點和溫度特性進行了精密補償，每只產品的高精度、高性。
產品特點
芯體用的是壓阻式充油芯體。
芯體外殼及膜片全是316L不銹鋼。
。
全304不銹鋼殼體
校準用的是萬分之二的砝碼活塞泵.
萬用表用的是五位半的數字萬用表
從生產到出場經過至少兩次質量檢查。

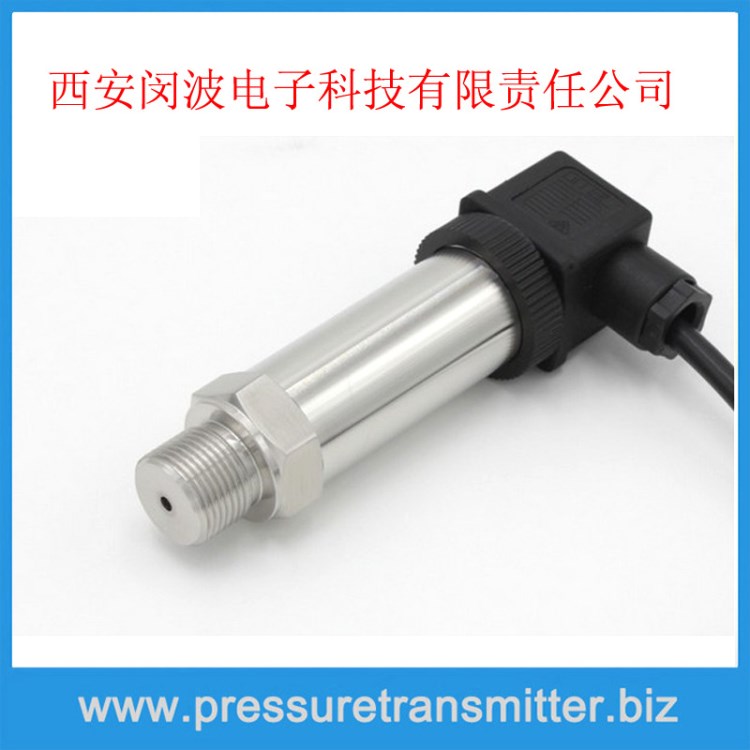

產品實拍
ESMPS通用型壓力變送器選型表 | |||||||
ESMPS | 通用壓力變送器 | ||||||
| 代號 | 引線方式 | |||||
H | 赫斯曼引線（默認無連接線） | ||||||
HK | 航空插頭引線（默認1米連接線） | ||||||
Z | 直接引線（默認1米連接線） | ||||||
| 代號 | 量程范圍 | |||||
代號 | 詳見量程選型表 | ||||||
| 代號 | 信號輸出 | |||||
A1 | 4-20mA兩線制 | ||||||
V4 | 1-5VDC三線制 | ||||||
V5 | 0-5VDC三線制 | ||||||
V10 | 0-10VDC三線制 | ||||||
RS | RS485通信接口，標準MODBUS通信協議四線制 | ||||||
DZ | 定制 | ||||||
| 代號 | 連接方式 | |||||
代號 | 詳見連接方式選型表 | ||||||
| 代號 | 精度等級 | |||||
A | 0.1%FS | ||||||
B | 0.2%FS | ||||||
C | 0.5%FS | ||||||
| 代號 | 供電方式 | |||||
G | 12-36VDC | ||||||
DZ | 定制 | ||||||
ESMPS | H | 11 | A1 | 14 | A | G | 選型舉例 |
例如：ESMPS-H-11-A1-14-A-G(通用型壓力變送器，赫斯曼引線，量程0-600Kpa,4-20mA兩線制，連接M20*1.5,精度0.1%FS,供電9-36VDC | |||||||
ESM –過程連接選型 | |||||||
代號 | 連接方式 | 代號 | 連接方式 | 代號 | 連接方式 | 代號 | 連接方式 |
01 | M6*1 | 02 | M8*1 | 03 | M8*1.25 | 04 | M10*1 |
05 | M10*1.5 | 06 | M12*1 | 07 | M12*1.25 | 08 | M12*1.5 |
09 | M14*1 | 14 | M14*1.5 | 15 | M16*1 | 16 | M16*1.5 |
13 | M18*1 | 14 | M20*1.5 | 15 | M27*2 | 16 | G1/8 |
17 | G1/4 | 18 | G3/8 | 19 | G1/2 | 20 | G3/4 |
21 | G1 | 22 | 1/8NPT | 23 | 1/4NPT | 24 | 3/8NPT |
25 | 1/2NPT | 26 | 3/4NPT | 27 | 7/16UNF | 28 | 7/16UNF(內) |
29 | G1/4(內) | 30 | clamp（50.5） | 31 | Flange DN15 | 32 | Flange DN20 |
33 | Flange DN25 | 34 | Flange DN32 | 35 | Flange DN40 | 36 | Flange DN50 |
37 | Flange DN100 | 38 | 如果您需要定制請聯系客服 | ||||
Note:代號30以下需要另加連接器費用 | |||||||
