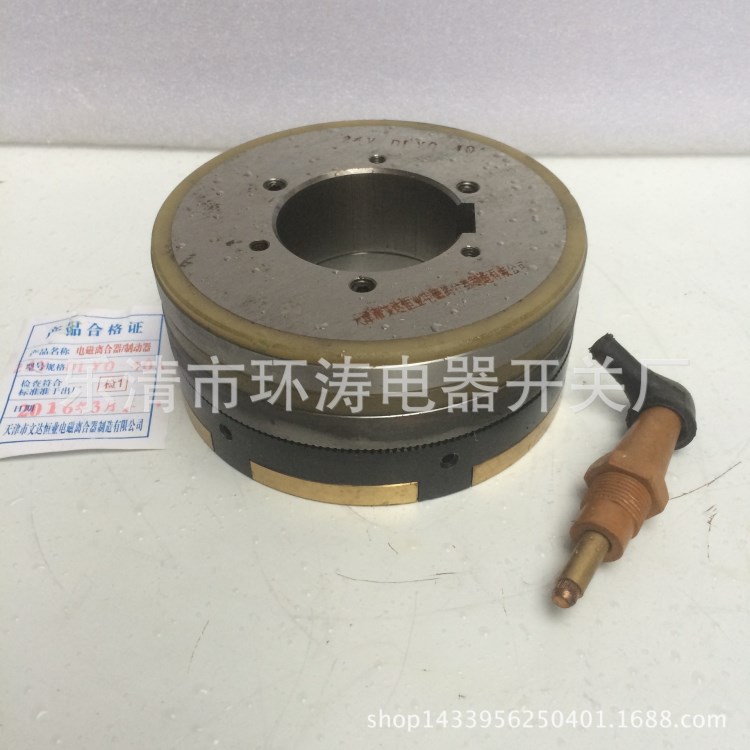

DLY0系列牙嵌式電磁離合器
一、主要用途
DLY0系列電磁離合器為牙嵌式有滑環定位電磁離合器。主要用于機械傳動系統中，可在主動部分運轉的情況下，使其主動部分與從動部分在一定的位置結合，增加了傳遞精度，從而達到定位和傳遞扭矩等目的。廣泛用于金屬加工機械，冶金軋鋼機械，包裝機械，醫療機械，食品加工機械，紡織印染機械，造紙機械，精密機床等行業，實現離合、換向、變速、制動、定位等功能。
二、型號含義
三、工作條件
1.周圍空氣溫度為-5℃-- 40℃。
2.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
3.離合器需在有潤滑油的條件下工作。
4.離合器線圈的電壓波動不超過 5%和-15%的額定電壓。
5.離合器安裝地點的海拔不超過2000米。
四、安裝
1、安裝前檢查摩擦片不應有油污及雜物；
2、安裝時應軸向固定，如分軸安裝應保持同軸度為9級；
3、摩擦片磨損后，應調整氣隙δ。
方法是：松開調整母上的螺釘，轉動調整母，在通電的狀態下，使δ達到表中規定值，然后再擰緊螺釘。
五、主要性能參數
Main Technical Data
規格 | 額定傳遞力矩N.M | 額定電壓 D.C.V | 線圈消耗功率(20℃)W | 允許較高結合轉速 r/min | 允許較高轉速 r/min | 重量 Kg |
1.2 | 12 | 24 | 8 | 80 | 5500 | 0.57 |
2.5 | 25 | 24 | 8 | 65 | 5000 | 0.83 |
5 | 50 | 24 | 16 | 50 | 4500 | 1.42 |
10 | 100 | 24 | 21 | 35 | 4000 | 1.6 |
16 | 160 | 24 | 24 | 25 | 3500 | 2.1 |
25 | 250 | 24 | 32 | 20 | 3300 | 3.2 |
40 | 400 | 24 | 35 | 15 | 3000 | 5.3 |
六、外形與安裝尺寸
Overall and Installation Dimensions
安裝示意圖
外形與安裝尺寸
規格 Size | 徑向尺寸Radial Demensions | 軸向尺寸Axial Demensions | 電刷型號 Brush Model | |||||||||||||||
D1 | D2 | D3 | D | d | b | φ | h | e | M | L | L1 | L2 | L3 | L4 | a | δ | ||
1.2 | 61 | 30 | 27.5 | 20 | 17 | 6 | 18 | 19.9 | 5 | 3-M4深8 | 36 | 19.2 | 7 | 3 | 6 | 30
| ||
