加工定制
是
類型
方向閥
材質
鑄鐵
型號
WH10、WH16、WH25、WH32
品牌
DERWEI 德威
適用范圍
注塑機、壓鑄機、油壓壓床、NC數值控制機床、組合機床、液壓機械、橫床、升降機、折彎機、鍛壓設備、
產品別名
電液換向閥、電磁閥、液壓閥、液壓換向閥、油研電磁閥、力士樂電磁閥、方向控制閥
適用介質
油品
適用溫度
：-15~+70（℃）
公稱壓力
31.5（MPa）
公稱通徑
10、16、25、32（mm）
安裝形式
板式
工作溫度
常溫
類型（通道位置）
二通式、三通式
連接形式
快裝
零部件及配件
線圈
流動方向@al

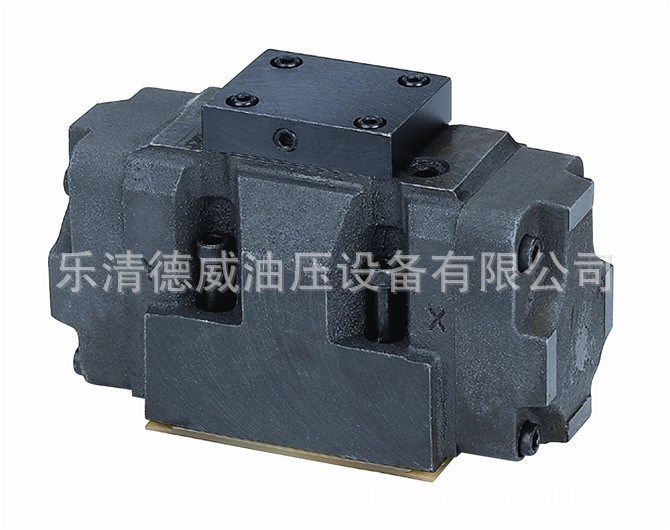

電液換向閥
電液換向閥是與電磁操縱的先導閥組合成一體的液動換向閥。
電液換向閥
電液換向閥是用控制油路中的壓力油推動閥芯。
電液換向閥是電磁換向閥和液控換向閥的組合，它是用電磁換向閥控制液控換向閥的動作，變換流體流動方向的控制閥。
電液換向閥和液控換向閥主要用在流量超過電磁換向閥正常工作允許范圍的液壓系統中，對執行元件的動作進行控制，或對油液的流動方向進行控制。
說明事項
1. 產品可任意安裝，優先考慮水平位置。
2. 液壓系統所用介質必須過濾，過濾精度至少20μm。
3. 固定螺釘請按樣本中所列參數選用。
4. 與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm
工作原理： 。。 當兩個電磁閥線圈通電時，平衡孔回路關閉，泄流孔回路打開，活塞上腔泄壓，活塞上行，閥門打開。反之，活塞下行，閥門關閉。在閥門開啟和關閉過程中，可將流量（流速）信號及閥塞位置信號傳送給計算機，經過計算機處理后發出相應的指令，控制兩個電磁導閥的通、斷電狀態，使活塞的上下腔的液壓差產生變化，從而將活塞控制在所需的開啟高度上，實現對管道介質流量的控制。 電液換向閥是與電磁操縱的先導閥組合成一體的液動換向閥。
電液換向閥
電液換向閥是用控制油路中的壓力油推動閥芯。
電液換向閥是電磁換向閥和液控換向閥的組合，它是用電磁換向閥控制液控換向閥的動作，變換流體流動方向的控制閥。
電液換向閥和液控換向閥主要用在流量超過電磁換向閥正常工作允許范圍的液壓系統中，對執行元件的動作進行控制，或對油液的流動方向進行控制。
說明事項
1. 產品可任意安裝，優先考慮水平位置。
2. 液壓系統所用介質必須過濾，過濾精度至少20μm。
3. 固定螺釘請按樣本中所列參數選用。
4. 與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm
工作原理： 。。 當兩個電磁閥線圈通電時，平衡孔回路關閉，泄流孔回路打開，活塞上腔泄壓，活塞上行，閥門打開。反之，活塞下行，閥門關閉。在閥門開啟和關閉過程中，可將流量（流速）信號及閥塞位置信號傳送給計算機，經過計算機處理后發出相應的指令，控制兩個電磁導閥的通、斷電狀態，使活塞的上下腔的液壓差產生變化，從而將活塞控制在所需的開啟高度上，實現對管道介質流量的控制。
