品牌
艾洛斯
型號
QB1
材質
黃銅
連接形式
法蘭
壓力環境
常壓
工作溫度
常溫
形態
球式
標準
國標
外形
中型
流動方向
單向
零部件及配件
閥體
驅動方式
水力控制
適用介質
水
類型(通道位置)
直通式
規格
DN50

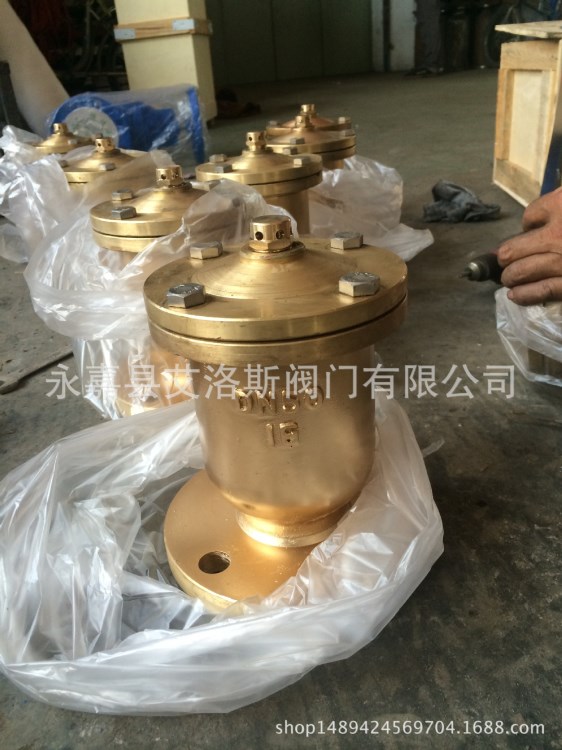

一、概述
本閥門為圓桶狀式閥體，其內部結構主要有不銹鋼浮球。本閥分為絲扣式和法蘭式兩種排氣閥。
QB1型適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。
二、工作原理
管內開始注水時，浮球會慢慢向上浮起，此時本閥已進行排氣。當達到一定壓力的時候，浮球緊頂住橡膠圈，說明空氣已全部從排氣嘴排出。
三、零件材料
1、閥體、鑄鐵
2、閥蓋、鑄鐵
3、浮球、不銹鋼
4、塞頭、橡膠
5、排氣閥、黃銅
6、螺絲、螺帽、元鋼
四、主要連接尺寸
連接方式 | DN | H | D | D1 | Z-фd |
法蘭式 | 15 | 245 | 195 | 160 | 4-18 |
20 | 245 | 195 | 160 | 4-18 | |
25 | 245 | 195 | 160 | 4-18 | |
絲口式 | 15、20 | 245 |
|
|
|
25、32 | 245 |
|
|
| |
40、50 | 310 |
|
|
|
